EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"

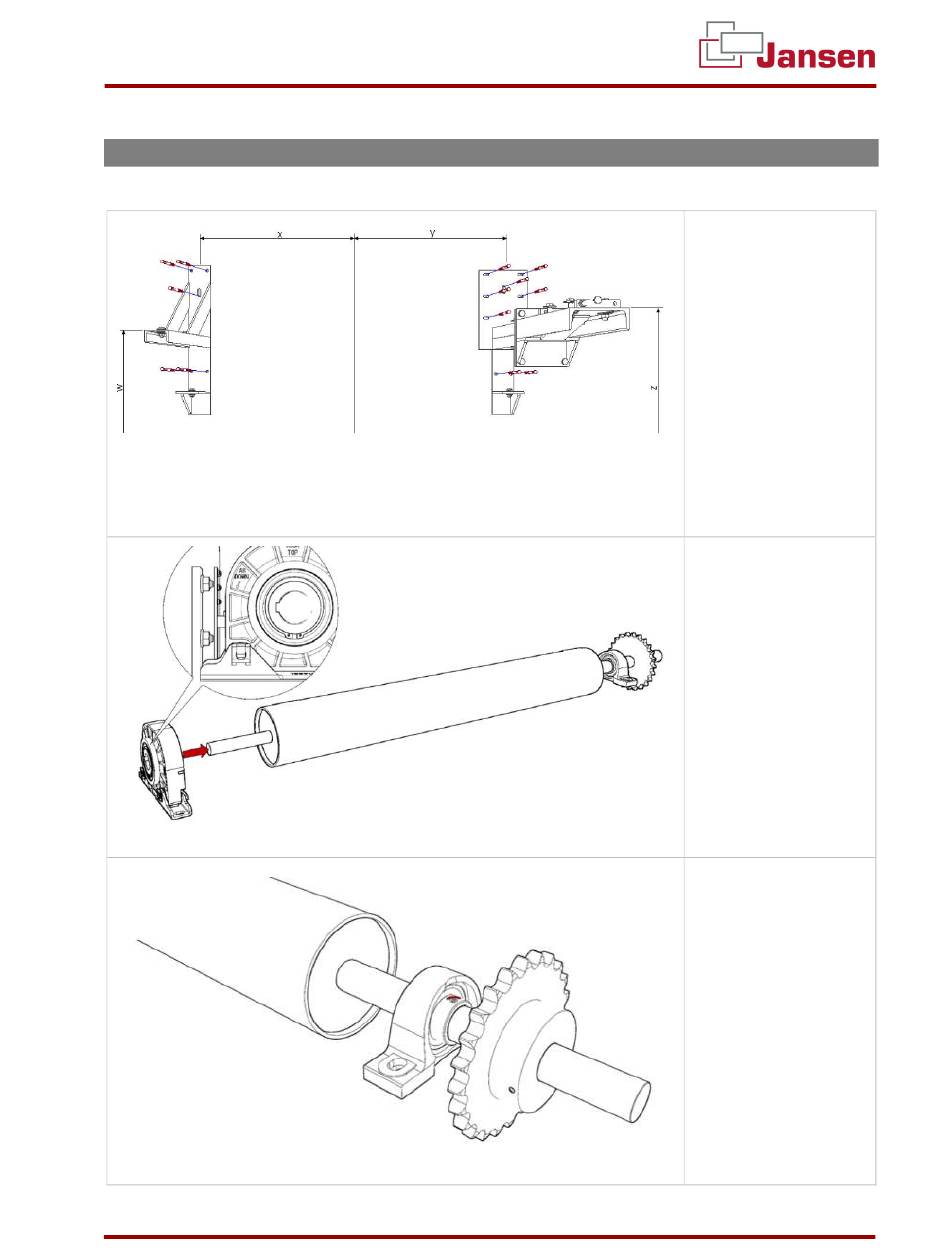

4.5 Montage der Antriebseinheit
JANSEN TORE GMBH & CO. KG
SEITE 12 VON 31
5. Mitte der Konsolen
anzeichnen, Lager u.
Motorkonsole kön-
nen vom Bild abwei-
chen
6. Maße W-Z der je-
weiligen Konsole
müssen aus der auf-
tragsbezogenen
Zeichnung entnom-
men werden
7. Konsolen ausrichten
und befestigen
8. Fangvorrichtung
lose auf das Wel-
lenende schieben
9. Der AB/DOWN Pfeil
der Fangvorrichtung
muss dabei zur Öff-
nungsseite abwi-
ckelnd zeigen!
10. Madenschraube des
Bocklagers leicht lö-
sen, damit das Lager
verschiebbar entlang
der Welle ist
VERSIONSTAND 08.05.2025
