EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
JANSEN TORE GMBH & CO. KG
SEITE 14 VON 31

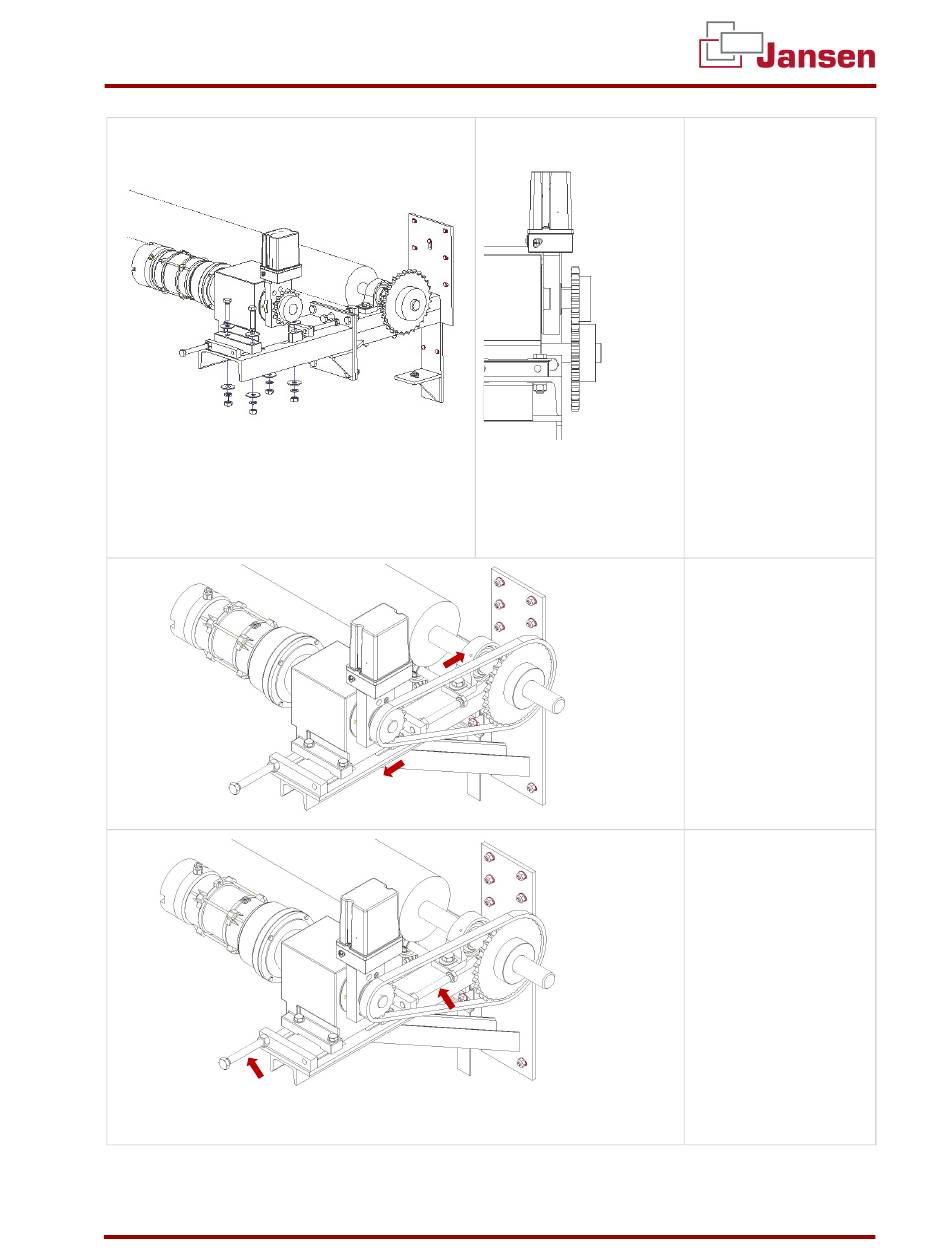

18. Motor auf die Kon-
sole aufsetzen und
mittig der Langlö-
cher lose montieren
19. Kettenräder in einer
Flucht ausrichten
20. Madenschrauben
des Kettenrades auf
der Wickelwelle ent-
fernen und den Wel-
lenzapfen mit einem
passenden Bohrer
anbohren
21. Madenschrauben
montieren
22. Kette ablängen
23. Motor in Wand-
richtung schieben
24. Kette lose aufle-
gen
25. Durch Verschie-
ben des Motors
entlang des Lang-
loches spannen
26. Mit den einzelnen
Spanvorrichtungen
die Spannung der
Kette so auslegen,
dass die Kette Un-
tenrum um eine
Kettendicke einge-
drückt werden
kann!
27. Motor festschrau-
ben
VERSIONSTAND 08.05.2025
