EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
4.6 Montage der Steuerung und der Elektrokomponenten
Die Montage der Elektrokomponenten entnehmen Sie der Montageanleitung des jeweiligen Herstellers
4.7 Montage Torblatt (Wandseitig)
JANSEN TORE GMBH & CO. KG
SEITE 16 VON 31

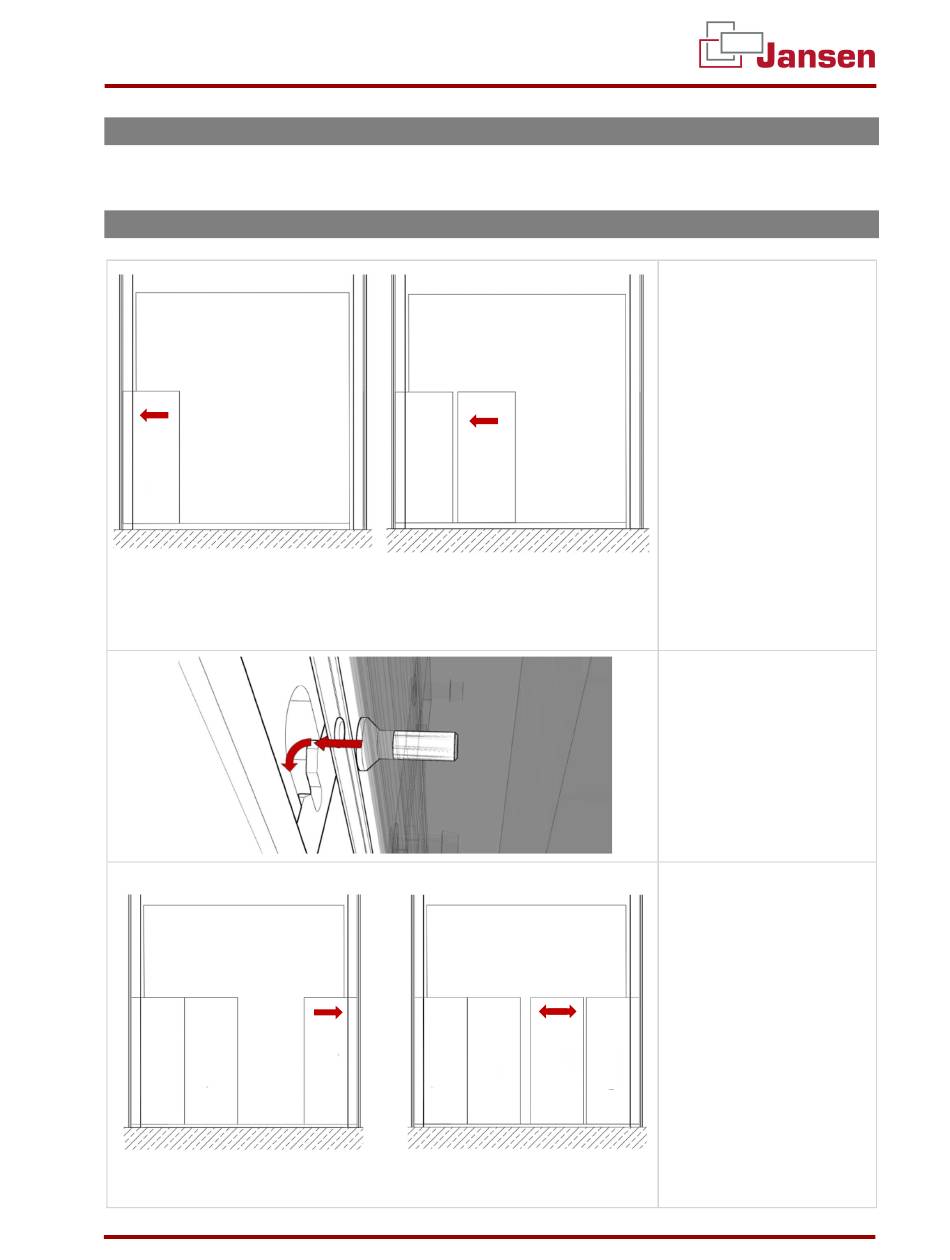

30. Erstes Torelement
des wandseitigen
Torblattes links bis
zum Anschlag in die
erste Führungs-
schiene einsetzen!
Links mit der höchs-
ten Zahl beginnen
31. Weitere Torelemente
des wandseitigen
Torblattes (außer die
letzten beiden) über
das Stecksystem ein-
hängen
32. Die Elemente werden
über ein Stecksystem
miteinander verbunden!
33. Die Elemente werden
nacheinander von
oben in das nächste
Element eingehakt
34. Letztes Torelement
rechts bis zum An-
schlag in die Füh-
rungsschiene einsetz-
ten
35. Vorletztes Torelement
dazwischenschieben
und beidseitig mit Steck-
system verbinden
36. Torblatt zur lichten Öff-
nung ausmitteln
VERSIONSTAND 08.05.2025
