Jansen APOLLO Einbau- Und Montageanleitung Seite 21

EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
Bündig mit Endkappe/ Torblatt
JANSEN TORE GMBH & CO. KG
SEITE 21 VON 31

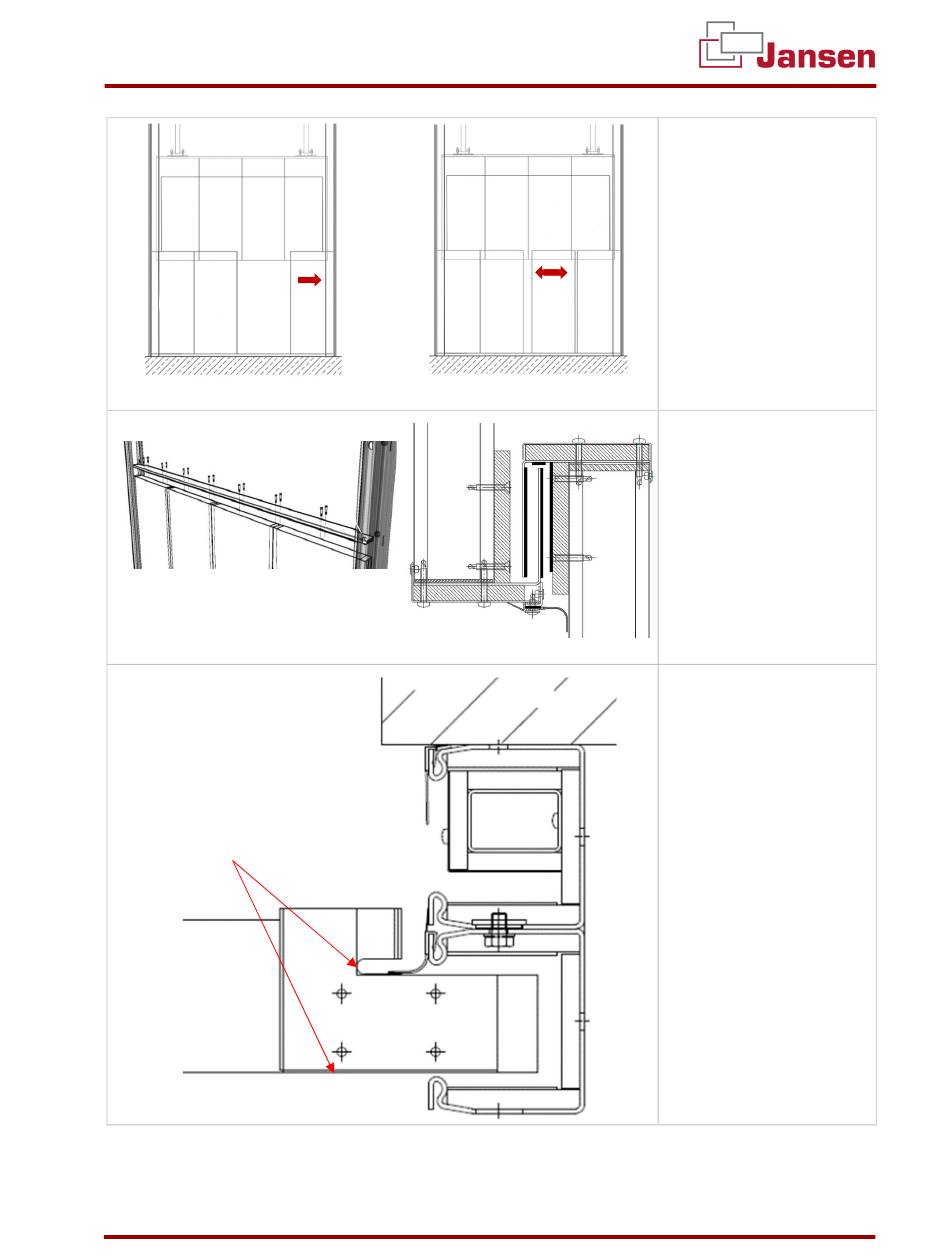

63. Letztes Torelement
rechts bis zum Anschlag
in die Führungsschiene
einsetzen
64. Vorletztes Torele-
ment dazwischen-
schieben und beid-
seitig mit dem Steck-
system verbinden
65. Torblattlabyrinth bün-
dig auf die Elemente
auflegen
66. In allen vorhandenen
Bohrungen verschrau-
ben und vernieten
(ø4,8x32 Bohrschraube)
(ø4x10 Blindniete)
67. Promatplatte mit Abde-
ckung rechts und links
außen auf das Torblatt-
labyrinth schrauben, da-
bei die vorgegebenen
Bohrungen verwenden.
(Flachkopf-Bohr-
schraube 5,5x80)
VERSIONSTAND 08.05.2025
