EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
4.8 Montage Sturzlabyrinth
JANSEN TORE GMBH & CO. KG
SEITE 19 VON 31

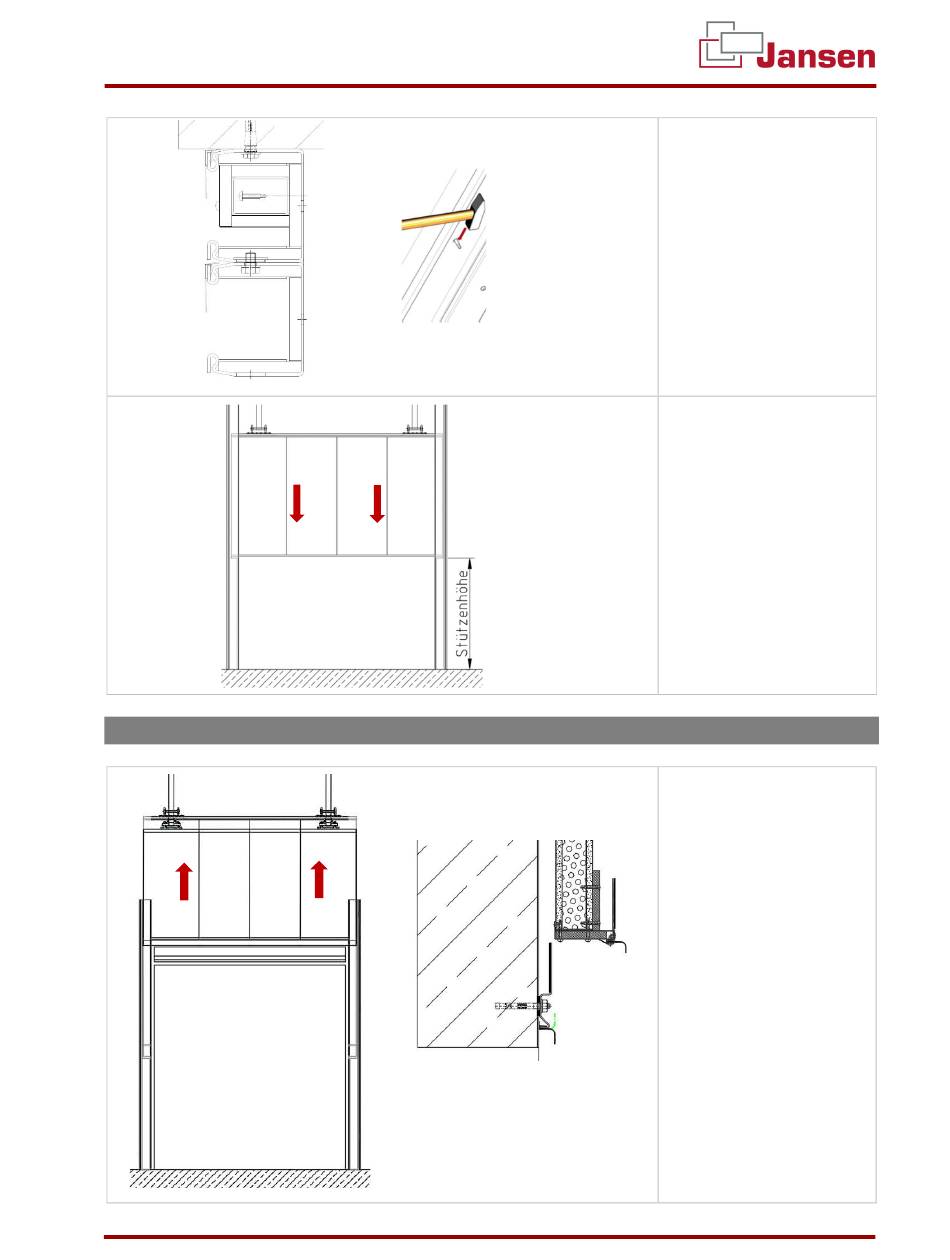

54. Stütze des Wandflügels
in die wandseitige Füh-
rungsschiene stellen
und in den vorhande-
nen Bohrungen befesti-
gen
(Bohrschrauben
ø4,8x25)
55. Alle Schrauben hinten
abschlagen
56. Wandseitiges Torblatt
auf die Stützen der
Laufschiene mittig ab-
stellen
57. Das Wandseitigen
Torelement so weit öff-
nen, dass das Sturzlaby-
rinth problemlos mon-
tiert werden kann
VERSIONSTAND 08.05.2025
