EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
JANSEN TORE GMBH & CO. KG
SEITE 17 VON 31

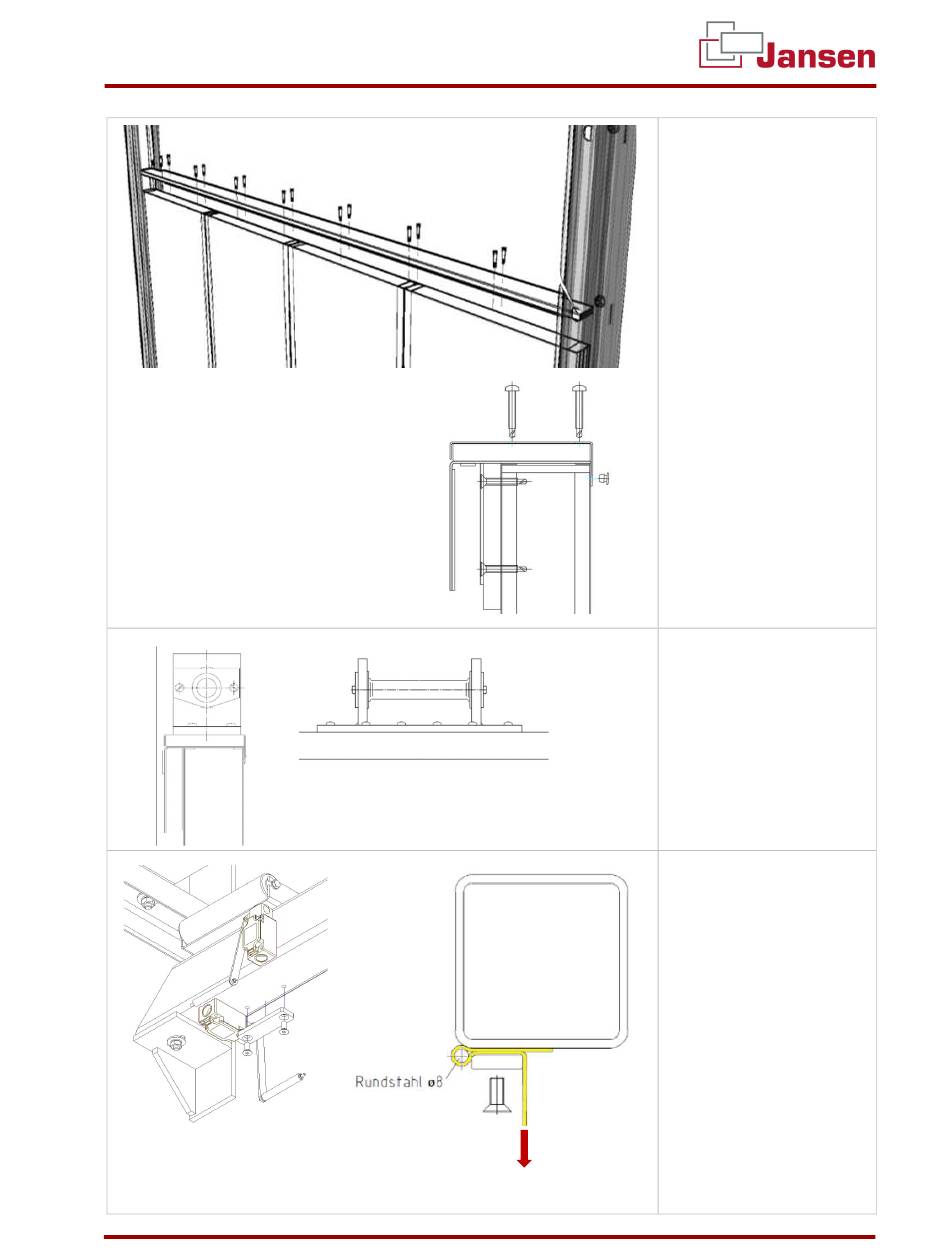

37. Torblattlabyrinth bün-
dig auf die Elemente
auflegen
38. In allen vorhandenen
Bohrungen verschrau-
ben und vernieten
(ø4,8x32 Bohrschraube)
(ø4x10 Blindniete)
39. Umlenkkonsole an den
vorgebohrten Stellen
auf dem Torblattlaby-
rinth mit 12 Bohr-
schrauben montieren
40. Für restlichen Umlenk-
konsolen wiederholen
41. Klemmplatte der Tra-
verse lösen
42. Gurt um das Rundstahl
ø8 legen
(siehe Abbildung)
43. Klemmplatte in den vor-
handenen Bohrungen
wieder festschrauben
VERSIONSTAND 08.05.2025
