EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
4.12 Montage der Schlagleisten
4.13 Montage der Verkleidung
JANSEN TORE GMBH & CO. KG
SEITE 25 VON 31

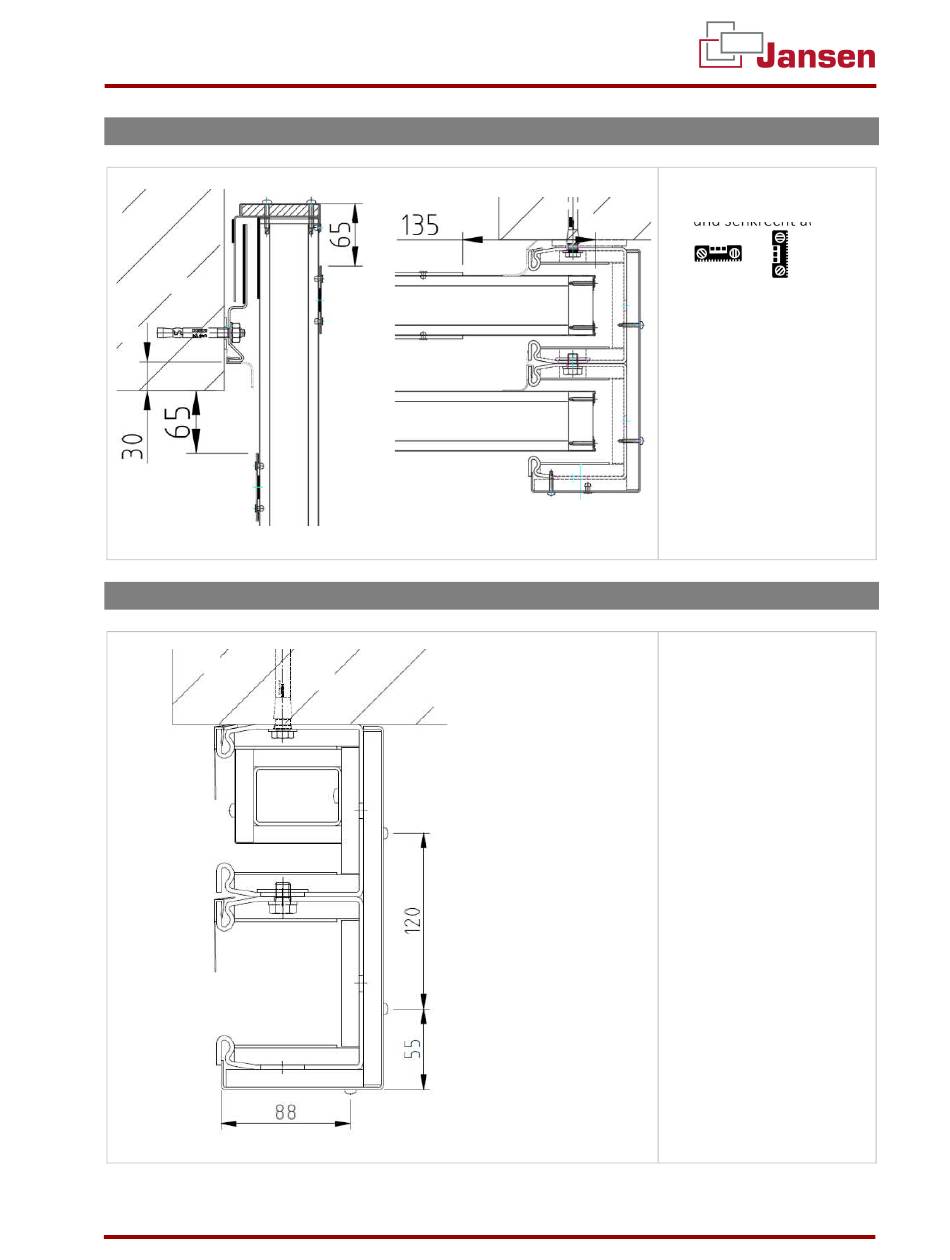

83. Schlagleisten waagerecht
und senkrecht ausrichten
84. Maße einhalten! (Siehe
Abbildungen)
In allen Bohrungen
vernieten
(Blindniet ø4x10)
85. Verkleidung gemäß Ab-
bildung positionieren
86. 100 mm von oben alle
600 mm mit Ø4,8x45
Bohrschrauben ver-
schrauben
