EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
JANSEN TORE GMBH & CO. KG
SEITE 13 VON 31

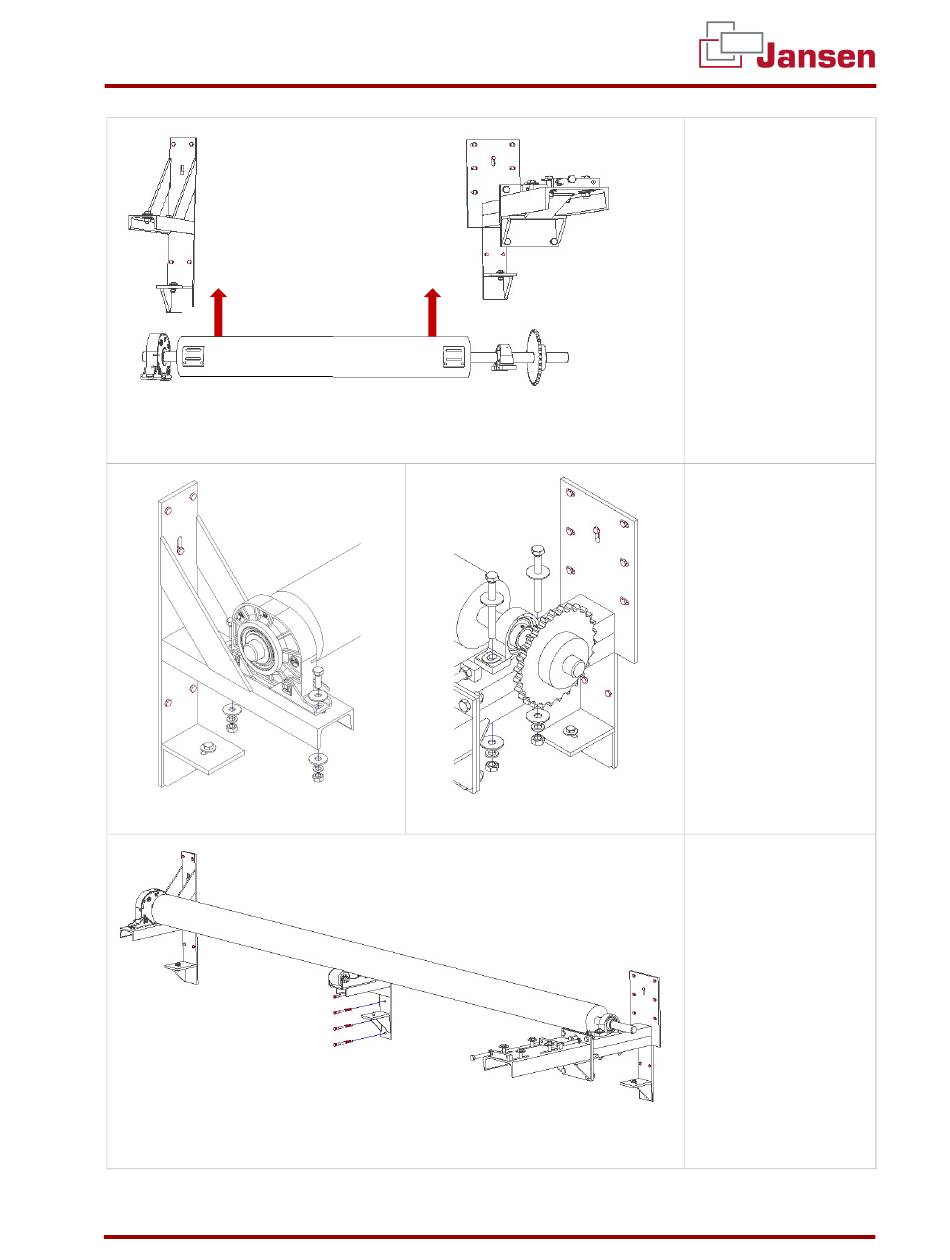

11. Wickelwelle mit ei-
ner geeigneten He-
behilfe anheben und
auf die Konsolen he-
ben
12. Wickelwelle mittig
zwischen den beiden
Führungsschienen
ausrichten
13. Fangvorrichtung
und Lager jeweils
mit Konsole ver-
schrauben
14. Madenschrauben
des Lagers entfer-
nen den Wellen-
zapfen mit einem
passenden Bohrer
anbohren
15. Madenschrauben
montieren
OPTIONAL:
16. Ab einer bestimm-
ten Größe ist eine
Rohrstütze zu mon-
tieren
17. Rohrstütze so mon-
tieren, dass Wickel-
welle sauberlaufend
über die Rollen ge-
stützt wird.
VERSIONSTAND 08.05.2025
