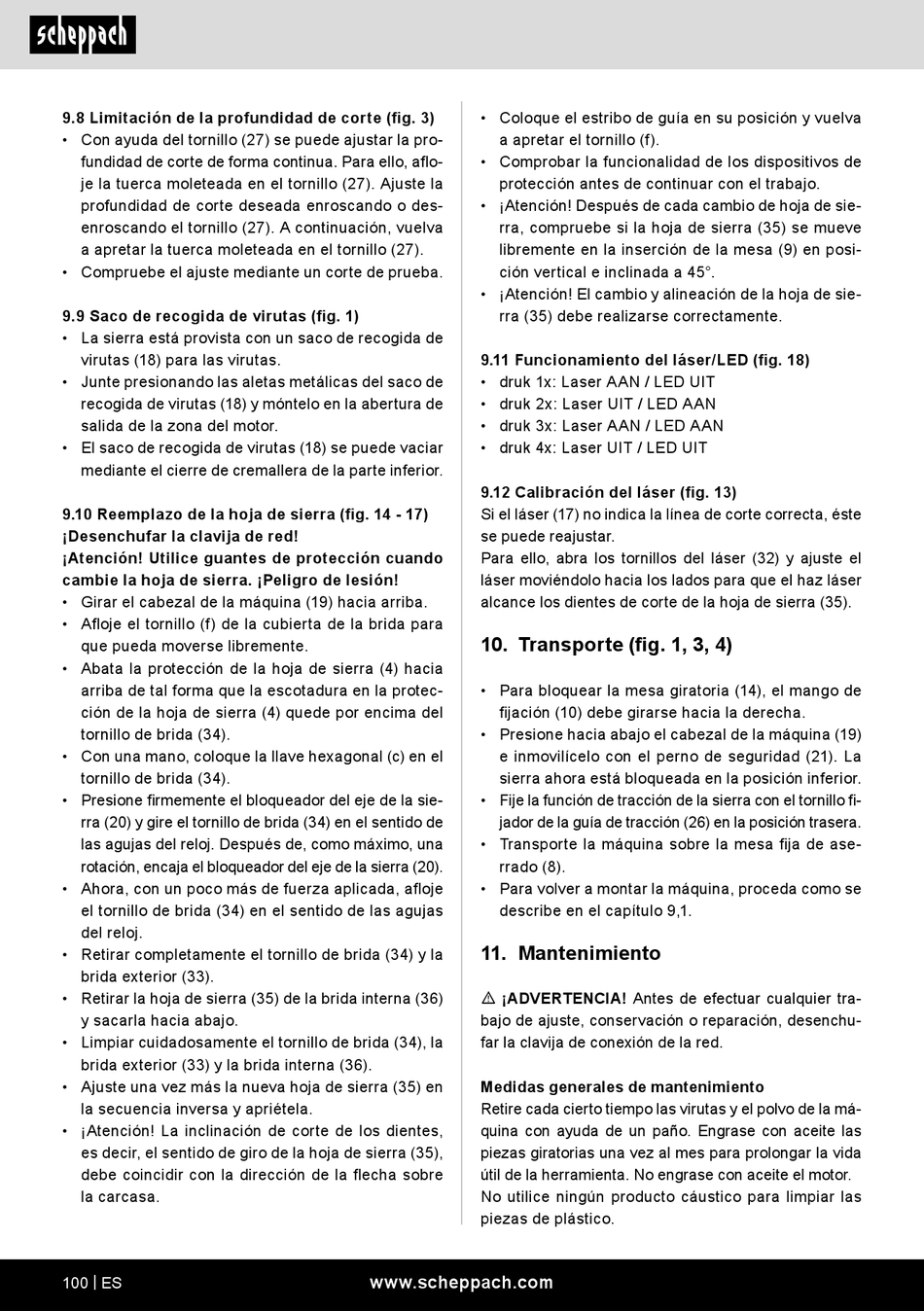

9.8 Limitación de la profundidad de corte (fig. 3)
• Con ayuda del tornillo (27) se puede ajustar la pro-
fundidad de corte de forma continua. Para ello, aflo-
je la tuerca moleteada en el tornillo (27). Ajuste la
profundidad de corte deseada enroscando o des-
enroscando el tornillo (27). A continuación, vuelva
a apretar la tuerca moleteada en el tornillo (27).
• Compruebe el ajuste mediante un corte de prueba.
9.9 Saco de recogida de virutas (fig. 1)
• La sierra está provista con un saco de recogida de
virutas (18) para las virutas.
• Junte presionando las aletas metálicas del saco de
recogida de virutas (18) y móntelo en la abertura de
salida de la zona del motor.
• El saco de recogida de virutas (18) se puede vaciar
mediante el cierre de cremallera de la parte inferior.
9.10 Reemplazo de la hoja de sierra (fig. 14 - 17)
¡Desenchufar la clavija de red!
¡Atención! Utilice guantes de protección cuando
cambie la hoja de sierra. ¡Peligro de lesión!
• Girar el cabezal de la máquina (19) hacia arriba.
• Afloje el tornillo (f) de la cubierta de la brida para
que pueda moverse libremente.
• Abata la protección de la hoja de sierra (4) hacia
arriba de tal forma que la escotadura en la protec-
ción de la hoja de sierra (4) quede por encima del
tornillo de brida (34).
• Con una mano, coloque la llave hexagonal (c) en el
tornillo de brida (34).
• Presione firmemente el bloqueador del eje de la sie-
rra (20) y gire el tornillo de brida (34) en el sentido de
las agujas del reloj. Después de, como máximo, una
rotación, encaja el bloqueador del eje de la sierra (20).
• Ahora, con un poco más de fuerza aplicada, afloje
el tornillo de brida (34) en el sentido de las agujas
del reloj.
• Retirar completamente el tornillo de brida (34) y la
brida exterior (33).
• Retirar la hoja de sierra (35) de la brida interna (36)
y sacarla hacia abajo.
• Limpiar cuidadosamente el tornillo de brida (34), la
brida exterior (33) y la brida interna (36).
• Ajuste una vez más la nueva hoja de sierra (35) en
la secuencia inversa y apriétela.
• ¡Atención! La inclinación de corte de los dientes,
es decir, el sentido de giro de la hoja de sierra (35),
debe coincidir con la dirección de la flecha sobre
la carcasa.
100 | ES
• Coloque el estribo de guía en su posición y vuelva
a apretar el tornillo (f).
• Comprobar la funcionalidad de los dispositivos de
protección antes de continuar con el trabajo.
• ¡Atención! Después de cada cambio de hoja de sie-
rra, compruebe si la hoja de sierra (35) se mueve
libremente en la inserción de la mesa (9) en posi-
ción vertical e inclinada a 45°.
• ¡Atención! El cambio y alineación de la hoja de sie-
rra (35) debe realizarse correctamente.
9.11 Funcionamiento del láser/LED (fig. 18)
• druk 1x: Laser AAN / LED UIT
• druk 2x: Laser UIT / LED AAN
• druk 3x: Laser AAN / LED AAN
• druk 4x: Laser UIT / LED UIT
9.12 Calibración del láser (fig. 13)
Si el láser (17) no indica la línea de corte correcta, éste
se puede reajustar.
Para ello, abra los tornillos del láser (32) y ajuste el
láser moviéndolo hacia los lados para que el haz láser
alcance los dientes de corte de la hoja de sierra (35).
10. Transporte (fig. 1, 3, 4)
• Para bloquear la mesa giratoria (14), el mango de
fijación (10) debe girarse hacia la derecha.
• Presione hacia abajo el cabezal de la máquina (19)
e inmovilícelo con el perno de seguridad (21). La
sierra ahora está bloqueada en la posición inferior.
• Fije la función de tracción de la sierra con el tornillo fi-
jador de la guía de tracción (26) en la posición trasera.
• Transporte la máquina sobre la mesa fija de ase-
rrado (8).
• Para volver a montar la máquina, proceda como se
describe en el capítulo 9,1.
11. Mantenimiento
m ¡ADVERTENCIA! Antes de efectuar cualquier tra-
bajo de ajuste, conservación o reparación, desenchu-
far la clavija de conexión de la red.
Medidas generales de mantenimiento
Retire cada cierto tiempo las virutas y el polvo de la má-
quina con ayuda de un paño. Engrase con aceite las
piezas giratorias una vez al mes para prolongar la vida
útil de la herramienta. No engrase con aceite el motor.
No utilice ningún producto cáustico para limpiar las
piezas de plástico.
