Bedienung des Regelgeräts
3
Bedienung des Regelgeräts
3.1
Übersicht des Regelgeräts und der Bedienelemente
14
13
12
11

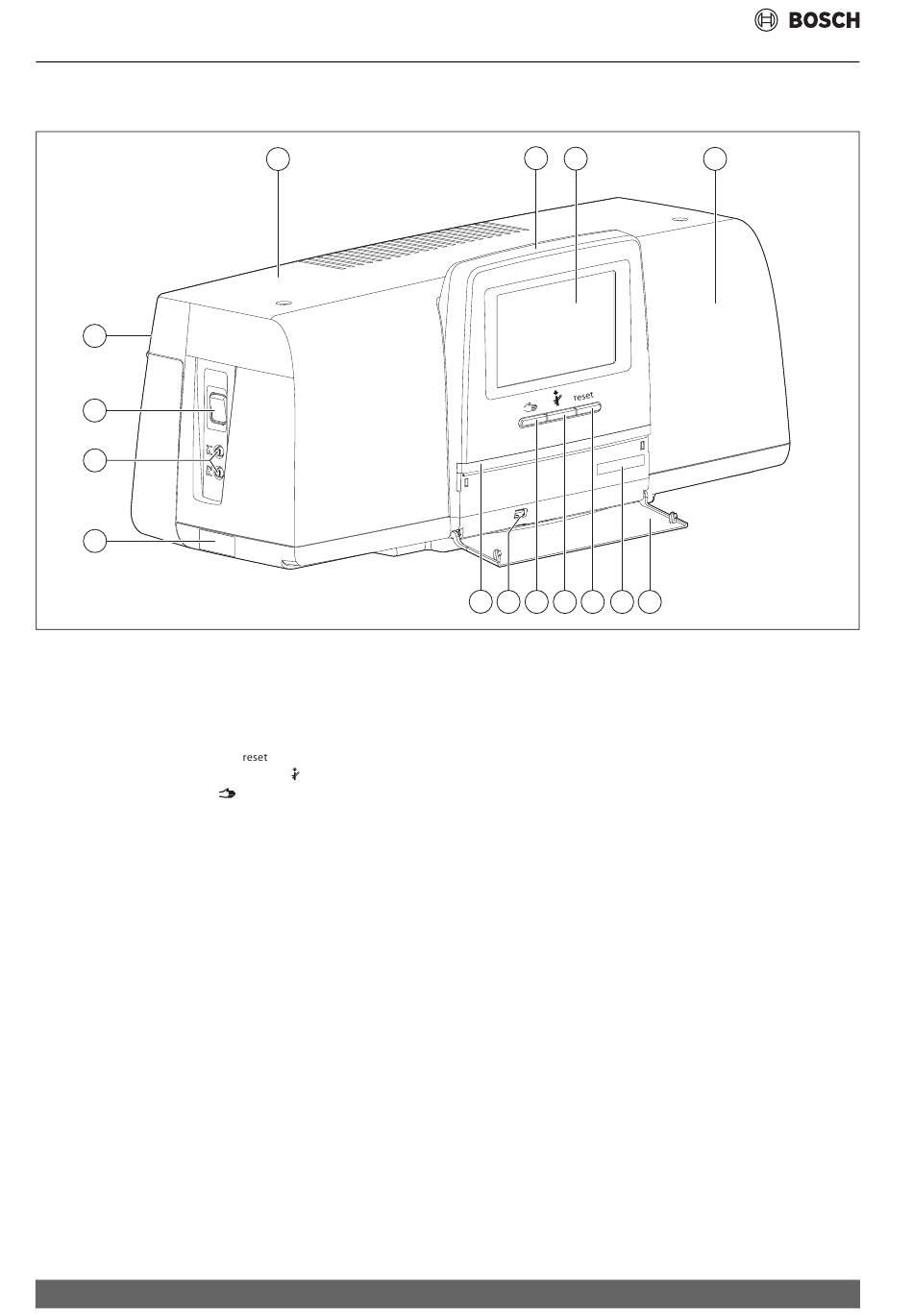

Bild 1
Übersicht des Regelgeräts und der Bedienelemente
[1]
Gehäusedeckel/Abdeckung
[2]
Bedieneinheit
[3]
Touch-Display
[4]
Frontklappe
[5]
Activation Code (Registrierungscode)
[6]
Taste Reset (z. B. STB, SAFe)
[7]
Taste Schornsteinfeger (Abgastest)
[8]
Taste manueller Betrieb
[9]
USB-Anschluss (z. B. für Servicezwecke)
[10] LED-Statusanzeige
[11] Typschild
[12] F1-, F2-Leitungsschutzschalter
[13] Schalter Ein/Aus
[14] Rückwand
6
1
2
3
10
9
8
7
6 5
Control 8311/8313 – 6720859745 (2024/07)
1
4
0010027290-001
