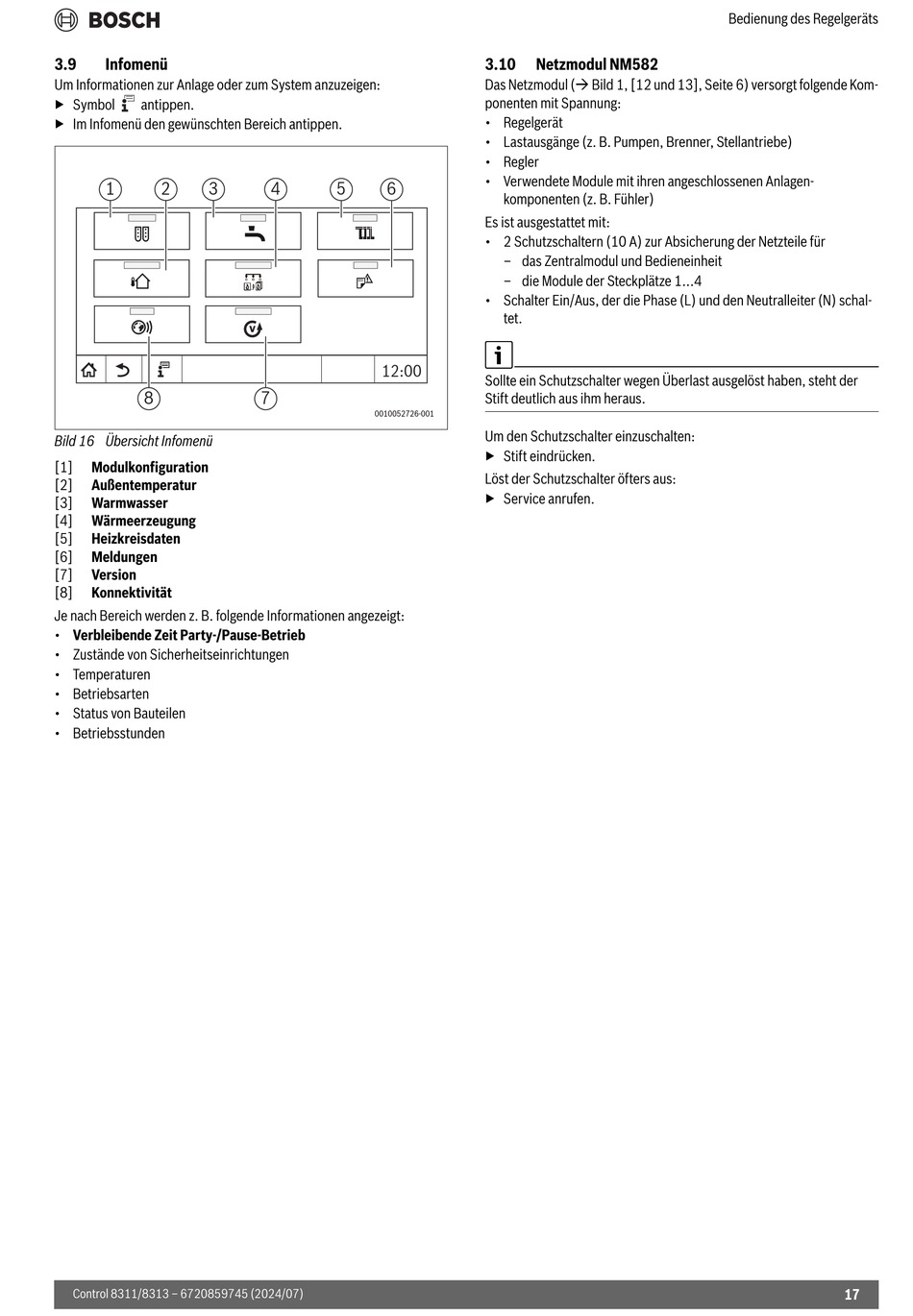

3.9
Infomenü
Um Informationen zur Anlage oder zum System anzuzeigen:
▶ Symbol
antippen.
▶ Im Infomenü den gewünschten Bereich antippen.
1
2
3
8
Bild 16 Übersicht Infomenü
[1]
Modulkonfiguration
[2]
Außentemperatur
[3]
Warmwasser
[4]
Wärmeerzeugung
[5]
Heizkreisdaten
[6]
Meldungen
[7]
Version
[8]
Konnektivität
Je nach Bereich werden z. B. folgende Informationen angezeigt:
• Verbleibende Zeit Party-/Pause-Betrieb
• Zustände von Sicherheitseinrichtungen
• Temperaturen
• Betriebsarten
• Status von Bauteilen
• Betriebsstunden
Control 8311/8313 – 6720859745 (2024/07)
4
5
6
12:00
7
0010052726-001
3.10
Netzmodul NM582
Das Netzmodul ( Bild 1, [12 und 13], Seite 6) versorgt folgende Kom-
ponenten mit Spannung:
• Regelgerät
• Lastausgänge (z. B. Pumpen, Brenner, Stellantriebe)
• Regler
• Verwendete Module mit ihren angeschlossenen Anlagen-
komponenten (z. B. Fühler)
Es ist ausgestattet mit:
• 2 Schutzschaltern (10 A) zur Absicherung der Netzteile für
– das Zentralmodul und Bedieneinheit
– die Module der Steckplätze 1...4
• Schalter Ein/Aus, der die Phase (L) und den Neutralleiter (N) schal-
tet.
Sollte ein Schutzschalter wegen Überlast ausgelöst haben, steht der
Stift deutlich aus ihm heraus.
Um den Schutzschalter einzuschalten:
▶ Stift eindrücken.
Löst der Schutzschalter öfters aus:
▶ Service anrufen.
Bedienung des Regelgeräts
17
