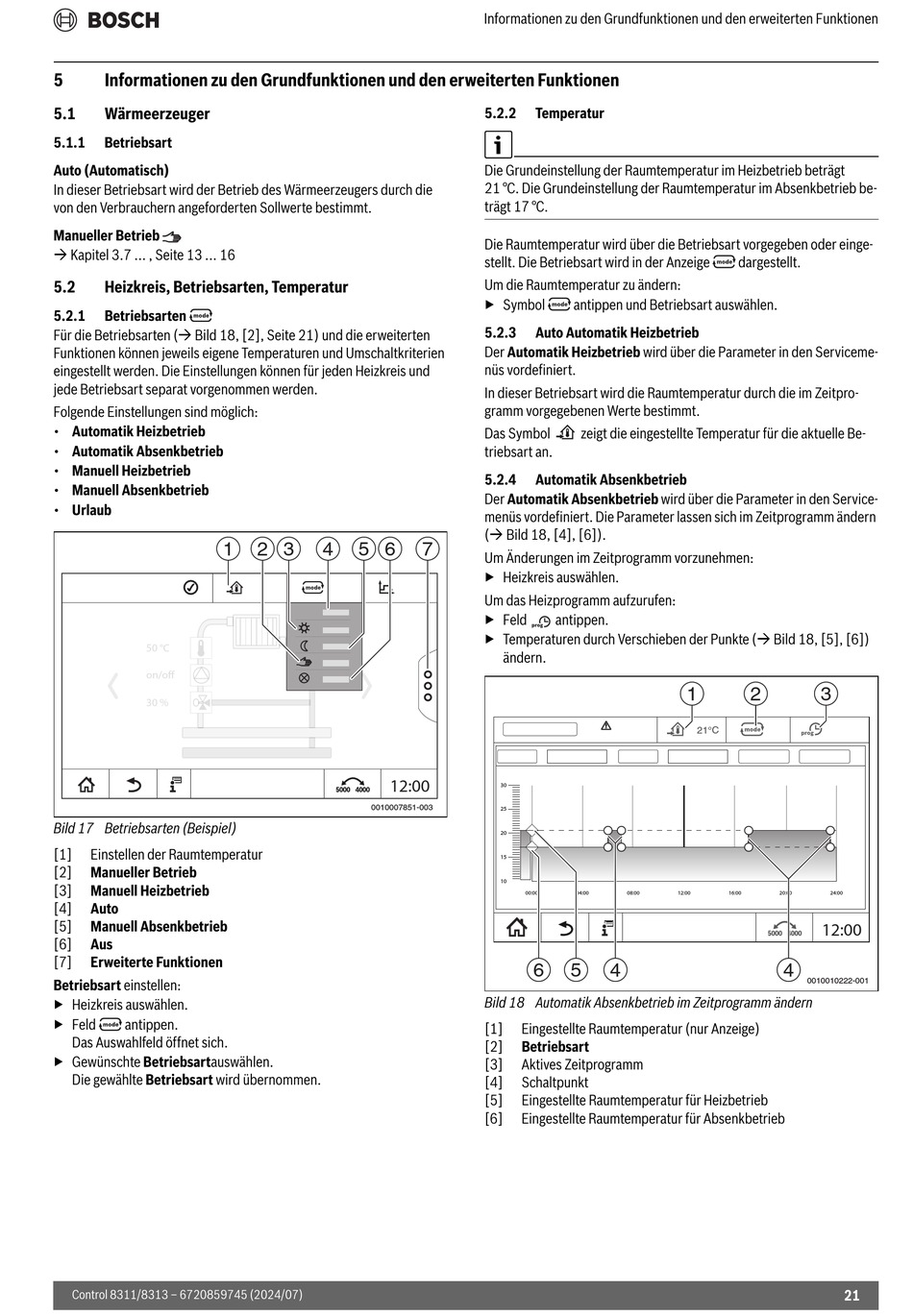

5
Informationen zu den Grundfunktionen und den erweiterten Funktionen
5.1
Wärmeerzeuger
5.1.1
Betriebsart
Auto (Automatisch)
In dieser Betriebsart wird der Betrieb des Wärmeerzeugers durch die
von den Verbrauchern angeforderten Sollwerte bestimmt.
Manueller Betrieb
Kapitel 3.7 ... , Seite 13 ... 16
5.2
Heizkreis, Betriebsarten, Temperatur
5.2.1
Betriebsarten
Für die Betriebsarten ( Bild 18, [2], Seite 21) und die erweiterten
Funktionen können jeweils eigene Temperaturen und Umschaltkriterien
eingestellt werden. Die Einstellungen können für jeden Heizkreis und
jede Betriebsart separat vorgenommen werden.
Folgende Einstellungen sind möglich:
• Automatik Heizbetrieb
• Automatik Absenkbetrieb
• Manuell Heizbetrieb
• Manuell Absenkbetrieb
• Urlaub
1
50 °C
on/off
30 %
Bild 17 Betriebsarten (Beispiel)
[1]
Einstellen der Raumtemperatur
[2]
Manueller Betrieb
[3]
Manuell Heizbetrieb
[4]
Auto
[5]
Manuell Absenkbetrieb
[6]
Aus
[7]
Erweiterte Funktionen
Betriebsart einstellen:
▶ Heizkreis auswählen.
▶ Feld
antippen.
Das Auswahlfeld öffnet sich.
▶ Gewünschte Betriebsartauswählen.
Die gewählte Betriebsart wird übernommen.
Control 8311/8313 – 6720859745 (2024/07)
2
3
4
5 6
7
12:00
0010007851-003
Informationen zu den Grundfunktionen und den erweiterten Funktionen
5.2.2
Temperatur
Die Grundeinstellung der Raumtemperatur im Heizbetrieb beträgt
21 °C. Die Grundeinstellung der Raumtemperatur im Absenkbetrieb be-
trägt 17 °C.
Die Raumtemperatur wird über die Betriebsart vorgegeben oder einge-
stellt. Die Betriebsart wird in der Anzeige
Um die Raumtemperatur zu ändern:
▶ Symbol
antippen und Betriebsart auswählen.
5.2.3
Auto Automatik Heizbetrieb
Der Automatik Heizbetrieb wird über die Parameter in den Serviceme-
nüs vordefiniert.
In dieser Betriebsart wird die Raumtemperatur durch die im Zeitpro-
gramm vorgegebenen Werte bestimmt.
Das Symbol
zeigt die eingestellte Temperatur für die aktuelle Be-
triebsart an.
5.2.4
Automatik Absenkbetrieb
Der Automatik Absenkbetrieb wird über die Parameter in den Service-
menüs vordefiniert. Die Parameter lassen sich im Zeitprogramm ändern
( Bild 18, [4], [6]).
Um Änderungen im Zeitprogramm vorzunehmen:
▶ Heizkreis auswählen.
Um das Heizprogramm aufzurufen:
▶ Feld
antippen.
▶ Temperaturen durch Verschieben der Punkte ( Bild 18, [5], [6])
ändern.
30
25
20
15
10
00:00
04:00
08:00
6
5
4
Bild 18 Automatik Absenkbetrieb im Zeitprogramm ändern
[1]
Eingestellte Raumtemperatur (nur Anzeige)
[2]
Betriebsart
[3]
Aktives Zeitprogramm
[4]
Schaltpunkt
[5]
Eingestellte Raumtemperatur für Heizbetrieb
[6]
Eingestellte Raumtemperatur für Absenkbetrieb
dargestellt.
1
2
3
21°C
12:00
16:00
20:00
24:00
12:00
4
0010010222-001
21
