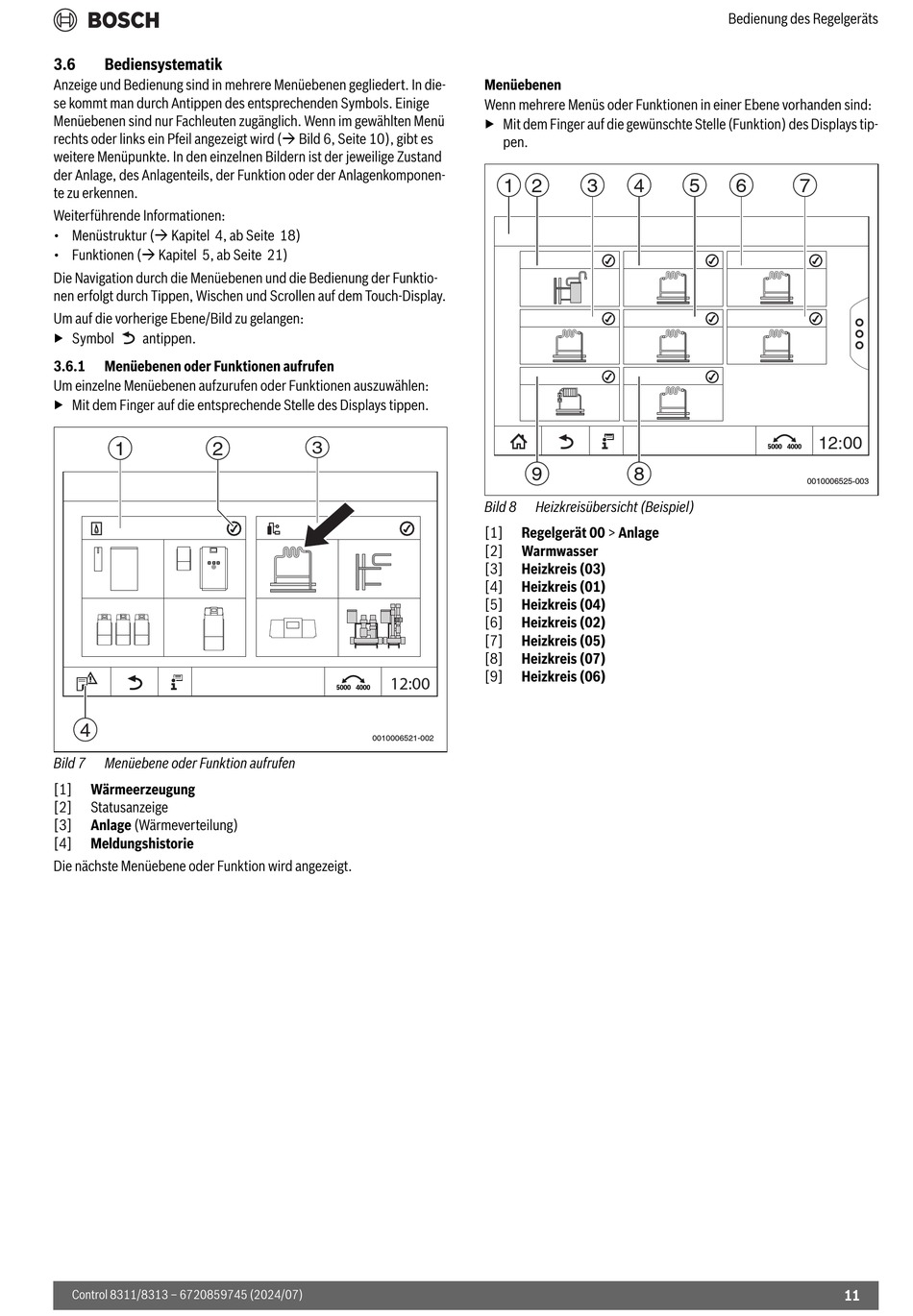

3.6
Bediensystematik
Anzeige und Bedienung sind in mehrere Menüebenen gegliedert. In die-
se kommt man durch Antippen des entsprechenden Symbols. Einige
Menüebenen sind nur Fachleuten zugänglich. Wenn im gewählten Menü
rechts oder links ein Pfeil angezeigt wird ( Bild 6, Seite 10), gibt es
weitere Menüpunkte. In den einzelnen Bildern ist der jeweilige Zustand
der Anlage, des Anlagenteils, der Funktion oder der Anlagenkomponen-
te zu erkennen.
Weiterführende Informationen:
• Menüstruktur ( Kapitel 4, ab Seite 18)
• Funktionen ( Kapitel 5, ab Seite 21)
Die Navigation durch die Menüebenen und die Bedienung der Funktio-
nen erfolgt durch Tippen, Wischen und Scrollen auf dem Touch-Display.
Um auf die vorherige Ebene/Bild zu gelangen:
▶ Symbol
antippen.
3.6.1
Menüebenen oder Funktionen aufrufen
Um einzelne Menüebenen aufzurufen oder Funktionen auszuwählen:
▶ Mit dem Finger auf die entsprechende Stelle des Displays tippen.
1
2
4
Bild 7
Menüebene oder Funktion aufrufen
[1]
Wärmeerzeugung
[2]
Statusanzeige
[3]
Anlage (Wärmeverteilung)
[4]
Meldungshistorie
Die nächste Menüebene oder Funktion wird angezeigt.
Control 8311/8313 – 6720859745 (2024/07)
Menüebenen
Wenn mehrere Menüs oder Funktionen in einer Ebene vorhanden sind:
▶ Mit dem Finger auf die gewünschte Stelle (Funktion) des Displays tip-
3
Bild 8
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
12:00
0010006521-002
pen.
1 2
3
4
9
8
Heizkreisübersicht (Beispiel)
Regelgerät 00 > Anlage
Warmwasser
Heizkreis (03)
Heizkreis (01)
Heizkreis (04)
Heizkreis (02)
Heizkreis (05)
Heizkreis (07)
Heizkreis (06)
Bedienung des Regelgeräts
5
6
7
12:00
0010006525-003
11
