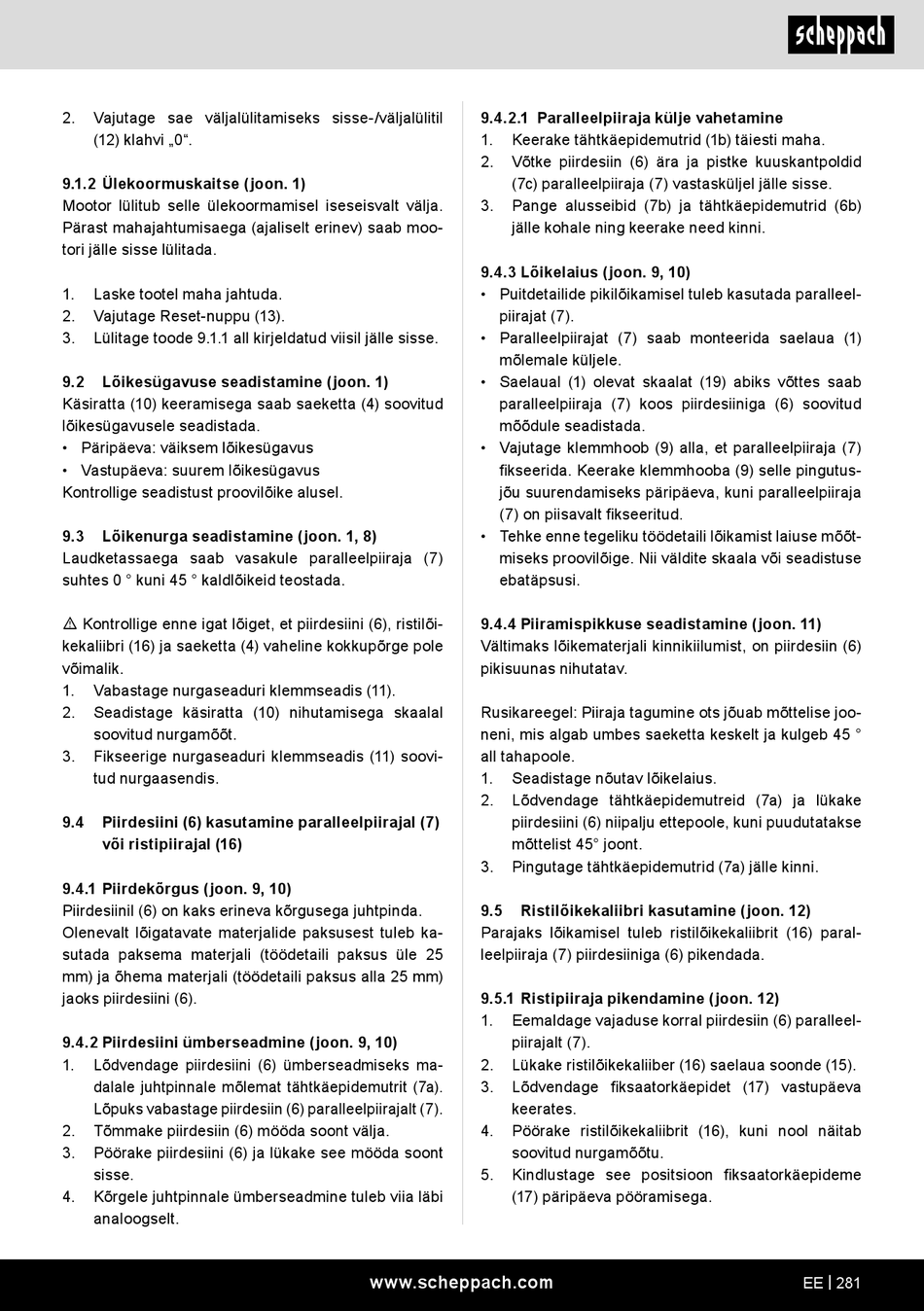

2.
Vajutage sae väljalülitamiseks sisse-/väljalülitil
(12) klahvi „0".
9.1.2 Ülekoormuskaitse (joon. 1)
Mootor lülitub selle ülekoormamisel iseseisvalt välja.
Pärast mahajahtumisaega (ajaliselt erinev) saab moo-
tori jälle sisse lülitada.
1.
Laske tootel maha jahtuda.
2.
Vajutage Reset-nuppu (13).
3.
Lülitage toode 9.1.1 all kirjeldatud viisil jälle sisse.
9.2
Lõikesügavuse seadistamine (joon. 1)
Käsiratta (10) keeramisega saab saeketta (4) soovitud
lõikesügavusele seadistada.
• Päripäeva: väiksem lõikesügavus
• Vastupäeva: suurem lõikesügavus
Kontrollige seadistust proovilõike alusel.
9.3
Lõikenurga seadistamine (joon. 1, 8)
Laudketassaega saab vasakule paralleelpiiraja (7)
suhtes 0 ° kuni 45 ° kaldlõikeid teostada.
m Kontrollige enne igat lõiget, et piirdesiini (6), ristilõi-
kekaliibri (16) ja saeketta (4) vaheline kokkupõrge pole
võimalik.
1.
Vabastage nurgaseaduri klemmseadis (11).
2.
Seadistage käsiratta (10) nihutamisega skaalal
soovitud nurgamõõt.
3.
Fikseerige nurgaseaduri klemmseadis (11) soovi-
tud nurgaasendis.
9.4
Piirdesiini (6) kasutamine paralleelpiirajal (7)
või ristipiirajal (16)
9.4.1 Piirdekõrgus (joon. 9, 10)
Piirdesiinil (6) on kaks erineva kõrgusega juhtpinda.
Olenevalt lõigatavate materjalide paksusest tuleb ka-
sutada paksema materjali (töödetaili paksus üle 25
mm) ja õhema materjali (töödetaili paksus alla 25 mm)
jaoks piirdesiini (6).
9.4.2 Piirdesiini ümberseadmine (joon. 9, 10)
1.
Lõdvendage piirdesiini (6) ümberseadmiseks ma-
dalale juhtpinnale mõlemat tähtkäepidemutrit (7a).
Lõpuks vabastage piirdesiin (6) paralleelpiirajalt (7).
2.
Tõmmake piirdesiin (6) mööda soont välja.
3.
Pöörake piirdesiini (6) ja lükake see mööda soont
sisse.
4.
Kõrgele juhtpinnale ümberseadmine tuleb viia läbi
analoogselt.
9.4.2.1 Paralleelpiiraja külje vahetamine
1.
Keerake tähtkäepidemutrid (1b) täiesti maha.
2.
Võtke piirdesiin (6) ära ja pistke kuuskantpoldid
(7c) paralleelpiiraja (7) vastasküljel jälle sisse.
3.
Pange alusseibid (7b) ja tähtkäepidemutrid (6b)
jälle kohale ning keerake need kinni.
9.4.3 Lõikelaius (joon. 9, 10)
• Puitdetailide pikilõikamisel tuleb kasutada paralleel-
piirajat (7).
• Paralleelpiirajat (7) saab monteerida saelaua (1)
mõlemale küljele.
• Saelaual (1) olevat skaalat (19) abiks võttes saab
paralleelpiiraja (7) koos piirdesiiniga (6) soovitud
mõõdule seadistada.
• Vajutage klemmhoob (9) alla, et paralleelpiiraja (7)
fikseerida. Keerake klemmhooba (9) selle pingutus-
jõu suurendamiseks päripäeva, kuni paralleelpiiraja
(7) on piisavalt fikseeritud.
• Tehke enne tegeliku töödetaili lõikamist laiuse mõõt-
miseks proovilõige. Nii väldite skaala või seadistuse
ebatäpsusi.
9.4.4 Piiramispikkuse seadistamine (joon. 11)
Vältimaks lõikematerjali kinnikiilumist, on piirdesiin (6)
pikisuunas nihutatav.
Rusikareegel: Piiraja tagumine ots jõuab mõttelise joo-
neni, mis algab umbes saeketta keskelt ja kulgeb 45 °
all tahapoole.
1.
Seadistage nõutav lõikelaius.
2.
Lõdvendage tähtkäepidemutreid (7a) ja lükake
piirdesiini (6) niipalju ettepoole, kuni puudutatakse
mõttelist 45° joont.
3.
Pingutage tähtkäepidemutrid (7a) jälle kinni.
9.5
Ristilõikekaliibri kasutamine (joon. 12)
Parajaks lõikamisel tuleb ristilõikekaliibrit (16) paral-
leelpiiraja (7) piirdesiiniga (6) pikendada.
9.5.1 Ristipiiraja pikendamine (joon. 12)
1.
Eemaldage vajaduse korral piirdesiin (6) paralleel-
piirajalt (7).
2.
Lükake ristilõikekaliiber (16) saelaua soonde (15).
3.
Lõdvendage fiksaatorkäepidet (17) vastupäeva
keerates.
4.
Pöörake ristilõikekaliibrit (16), kuni nool näitab
soovitud nurgamõõtu.
5.
Kindlustage see positsioon fiksaatorkäepideme
(17) päripäeva pööramisega.
www.scheppach.com
EE | 281
