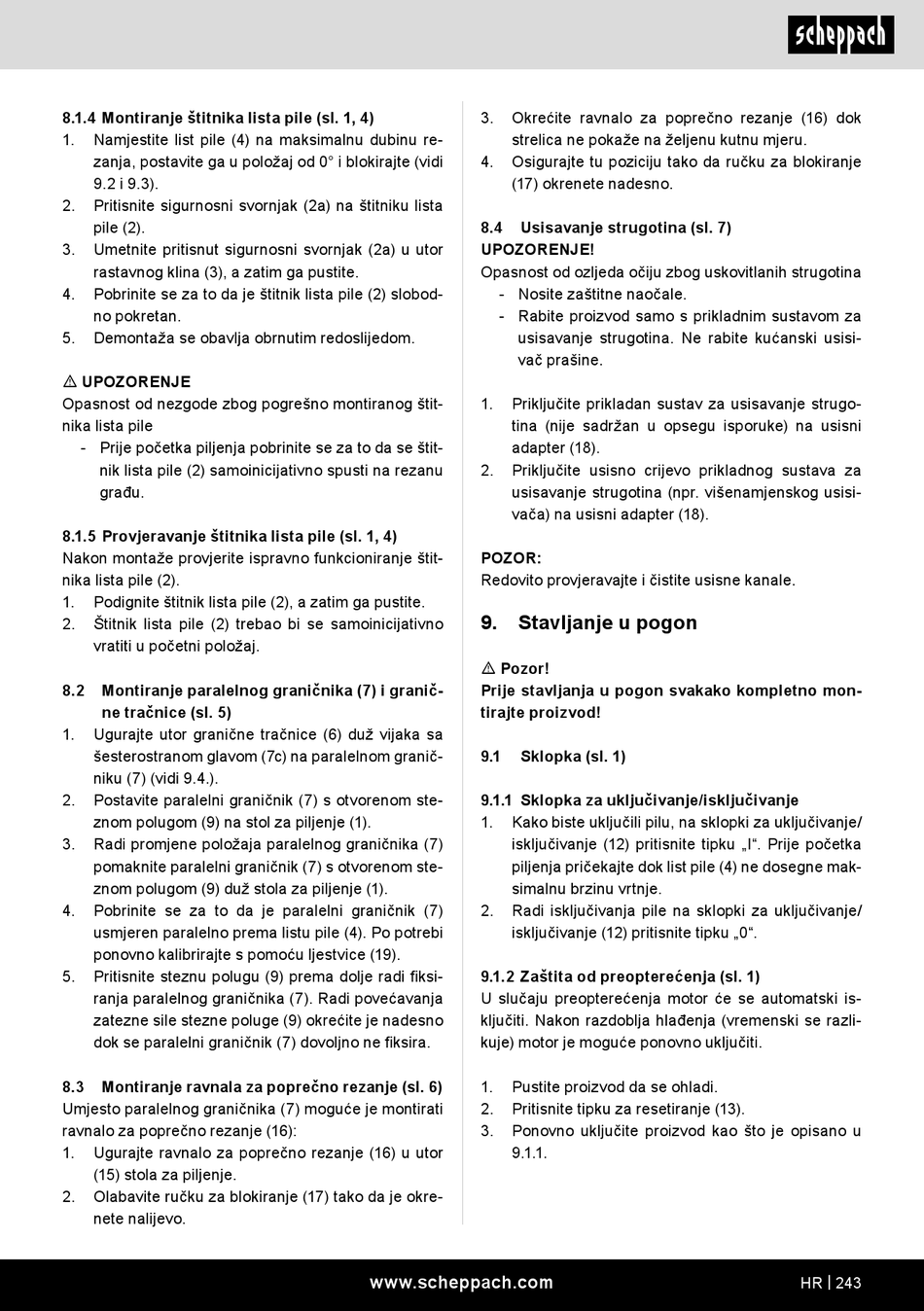

8.1.4 Montiranje štitnika lista pile (sl. 1, 4)
1.
Namjestite list pile (4) na maksimalnu dubinu re-
zanja, postavite ga u položaj od 0° i blokirajte (vidi
9.2 i 9.3).
2.
Pritisnite sigurnosni svornjak (2a) na štitniku lista
pile (2).
3.
Umetnite pritisnut sigurnosni svornjak (2a) u utor
rastavnog klina (3), a zatim ga pustite.
4.
Pobrinite se za to da je štitnik lista pile (2) slobod-
no pokretan.
5.
Demontaža se obavlja obrnutim redoslijedom.
m UPOZORENJE
Opasnost od nezgode zbog pogrešno montiranog štit-
nika lista pile
- Prije početka piljenja pobrinite se za to da se štit-
nik lista pile (2) samoinicijativno spusti na rezanu
građu.
8.1.5 Provjeravanje štitnika lista pile (sl. 1, 4)
Nakon montaže provjerite ispravno funkcioniranje štit-
nika lista pile (2).
1.
Podignite štitnik lista pile (2), a zatim ga pustite.
2.
Štitnik lista pile (2) trebao bi se samoinicijativno
vratiti u početni položaj.
8.2
Montiranje paralelnog graničnika (7) i granič-
ne tračnice (sl. 5)
1.
Ugurajte utor granične tračnice (6) duž vijaka sa
šesterostranom glavom (7c) na paralelnom granič-
niku (7) (vidi 9.4.).
2.
Postavite paralelni graničnik (7) s otvorenom ste-
znom polugom (9) na stol za piljenje (1).
3.
Radi promjene položaja paralelnog graničnika (7)
pomaknite paralelni graničnik (7) s otvorenom ste-
znom polugom (9) duž stola za piljenje (1).
4.
Pobrinite se za to da je paralelni graničnik (7)
usmjeren paralelno prema listu pile (4). Po potrebi
ponovno kalibrirajte s pomoću ljestvice (19).
5.
Pritisnite steznu polugu (9) prema dolje radi fiksi-
ranja paralelnog graničnika (7). Radi povećavanja
zatezne sile stezne poluge (9) okrećite je nadesno
dok se paralelni graničnik (7) dovoljno ne fiksira.
8.3
Montiranje ravnala za poprečno rezanje (sl. 6)
Umjesto paralelnog graničnika (7) moguće je montirati
ravnalo za poprečno rezanje (16):
1.
Ugurajte ravnalo za poprečno rezanje (16) u utor
(15) stola za piljenje.
2.
Olabavite ručku za blokiranje (17) tako da je okre-
nete nalijevo.
3.
Okrećite ravnalo za poprečno rezanje (16) dok
strelica ne pokaže na željenu kutnu mjeru.
4.
Osigurajte tu poziciju tako da ručku za blokiranje
(17) okrenete nadesno.
8.4
Usisavanje strugotina (sl. 7)
UPOZORENJE!
Opasnost od ozljeda očiju zbog uskovitlanih strugotina
- Nosite zaštitne naočale.
- Rabite proizvod samo s prikladnim sustavom za
usisavanje strugotina. Ne rabite kućanski usisi-
vač prašine.
1.
Priključite prikladan sustav za usisavanje strugo-
tina (nije sadržan u opsegu isporuke) na usisni
adapter (18).
2.
Priključite usisno crijevo prikladnog sustava za
usisavanje strugotina (npr. višenamjenskog usisi-
vača) na usisni adapter (18).
POZOR:
Redovito provjeravajte i čistite usisne kanale.
9.
Stavljanje u pogon
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
9.1
Sklopka (sl. 1)
9.1.1 Sklopka za uključivanje/isključivanje
1.
Kako biste uključili pilu, na sklopki za uključivanje/
isključivanje (12) pritisnite tipku „I". Prije početka
piljenja pričekajte dok list pile (4) ne dosegne mak-
simalnu brzinu vrtnje.
2.
Radi isključivanja pile na sklopki za uključivanje/
isključivanje (12) pritisnite tipku „0".
9.1.2 Zaštita od preopterećenja (sl. 1)
U slučaju preopterećenja motor će se automatski is-
ključiti. Nakon razdoblja hlađenja (vremenski se razli-
kuje) motor je moguće ponovno uključiti.
1.
Pustite proizvod da se ohladi.
2.
Pritisnite tipku za resetiranje (13).
3.
Ponovno uključite proizvod kao što je opisano u
9.1.1.
