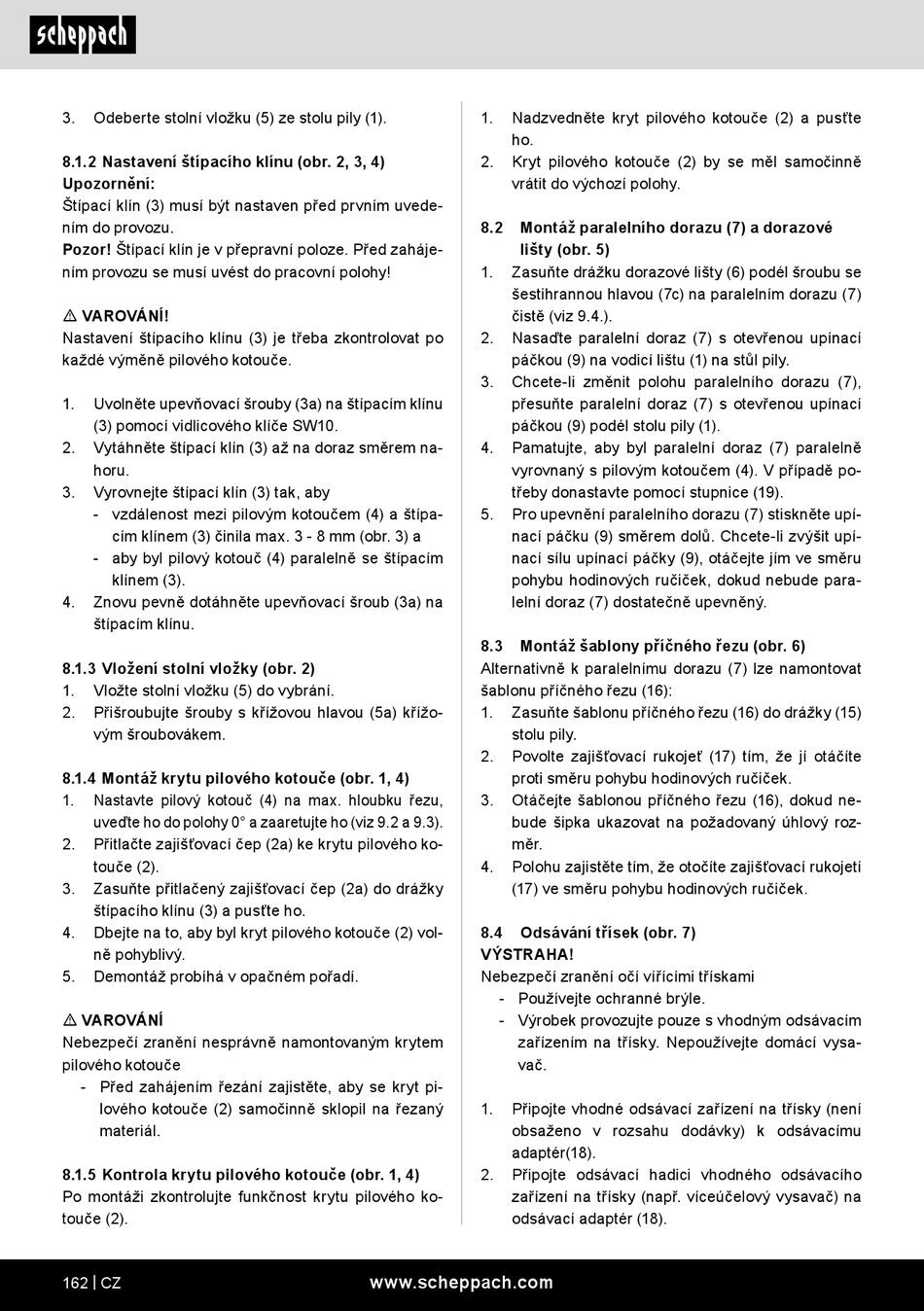

Odeberte stolní vložku (5) ze stolu pily (1).
8.1.2 Nastavení štípacího klínu (obr. 2, 3, 4)
Upozornění:
Štípací klín (3) musí být nastaven před prvním uvede-
ním do provozu.
Pozor! Štípací klín je v přepravní poloze. Před zaháje-
ním provozu se musí uvést do pracovní polohy!
m VAROVÁNÍ!
Nastavení štípacího klínu (3) je třeba zkontrolovat po
každé výměně pilového kotouče.
1.
Uvolněte upevňovací šrouby (3a) na štípacím klínu
(3) pomocí vidlicového klíče SW10.
2.
Vytáhněte štípací klín (3) až na doraz směrem na-
horu.
3.
Vyrovnejte štípací klín (3) tak, aby
- vzdálenost mezi pilovým kotoučem (4) a štípa-
cím klínem (3) činila max. 3 - 8 mm (obr. 3) a
- aby byl pilový kotouč (4) paralelně se štípacím
klínem (3).
4.
Znovu pevně dotáhněte upevňovací šroub (3a) na
štípacím klínu.
8.1.3 Vložení stolní vložky (obr. 2)
1.
Vložte stolní vložku (5) do vybrání.
2.
Přišroubujte šrouby s křížovou hlavou (5a) křížo-
vým šroubovákem.
8.1.4 Montáž krytu pilového kotouče (obr. 1, 4)
1.
Nastavte pilový kotouč (4) na max. hloubku řezu,
uveďte ho do polohy 0° a zaaretujte ho (viz 9.2 a 9.3).
2.
Přitlačte zajišťovací čep (2a) ke krytu pilového ko-
touče (2).
3.
Zasuňte přitlačený zajišťovací čep (2a) do drážky
štípacího klínu (3) a pusťte ho.
4.
Dbejte na to, aby byl kryt pilového kotouče (2) vol-
ně pohyblivý.
5.
Demontáž probíhá v opačném pořadí.
m VAROVÁNÍ
Nebezpečí zranění nesprávně namontovaným krytem
pilového kotouče
- Před zahájením řezání zajistěte, aby se kryt pi-
lového kotouče (2) samočinně sklopil na řezaný
materiál.
8.1.5 Kontrola krytu pilového kotouče (obr. 1, 4)
Po montáži zkontrolujte funkčnost krytu pilového ko-
touče (2).
162 | CZ
1.
Nadzvedněte kryt pilového kotouče (2) a pusťte
ho.
2.
Kryt pilového kotouče (2) by se měl samočinně
vrátit do výchozí polohy.
8.2
Montáž paralelního dorazu (7) a dorazové
lišty (obr. 5)
1.
Zasuňte drážku dorazové lišty (6) podél šroubu se
šestihrannou hlavou (7c) na paralelním dorazu (7)
čistě (viz 9.4.).
2.
Nasaďte paralelní doraz (7) s otevřenou upínací
páčkou (9) na vodicí lištu (1) na stůl pily.
3.
Chcete-li změnit polohu paralelního dorazu (7),
přesuňte paralelní doraz (7) s otevřenou upínací
páčkou (9) podél stolu pily (1).
4.
Pamatujte, aby byl paralelní doraz (7) paralelně
vyrovnaný s pilovým kotoučem (4). V případě po-
třeby donastavte pomocí stupnice (19).
5.
Pro upevnění paralelního dorazu (7) stiskněte upí-
nací páčku (9) směrem dolů. Chcete-li zvýšit upí-
nací sílu upínací páčky (9), otáčejte jím ve směru
pohybu hodinových ručiček, dokud nebude para-
lelní doraz (7) dostatečně upevněný.
8.3
Montáž šablony příčného řezu (obr. 6)
Alternativně k paralelnímu dorazu (7) lze namontovat
šablonu příčného řezu (16):
1.
Zasuňte šablonu příčného řezu (16) do drážky (15)
stolu pily.
2.
Povolte zajišťovací rukojeť (17) tím, že jí otáčíte
proti směru pohybu hodinových ručiček.
3.
Otáčejte šablonou příčného řezu (16), dokud ne-
bude šipka ukazovat na požadovaný úhlový roz-
měr.
4.
Polohu zajistěte tím, že otočíte zajišťovací rukojetí
(17) ve směru pohybu hodinových ručiček.
8.4
Odsávání třísek (obr. 7)
VÝSTRAHA!
Nebezpečí zranění očí vířícími třískami
- Používejte ochranné brýle.
- Výrobek provozujte pouze s vhodným odsávacím
zařízením na třísky. Nepoužívejte domácí vysa-
vač.
1.
Připojte vhodné odsávací zařízení na třísky (není
obsaženo v rozsahu dodávky) k odsávacímu
adaptér(18).
2.
Připojte odsávací hadici vhodného odsávacího
zařízení na třísky (např. víceúčelový vysavač) na
odsávací adaptér (18).
