5.
Bedienung
5.9.7 Messerhalter N/NZ
Die Messerhalter N und NZ sind für Standardmesser aus Stahl und Hartmetall, Profil c
und d, bis zu 16 cm Länge geeignet. Die Höhenverstellung ermöglicht problemlos die
Verwendung auch von mehrfach nachgeschliffenen Messern.
Einsetzen der Messerauflage
Bevor das Messer eingesetzt wird, muss der Messerhalter zusammen mit der Messer-
halterbasis im Gerät eingebaut sein!

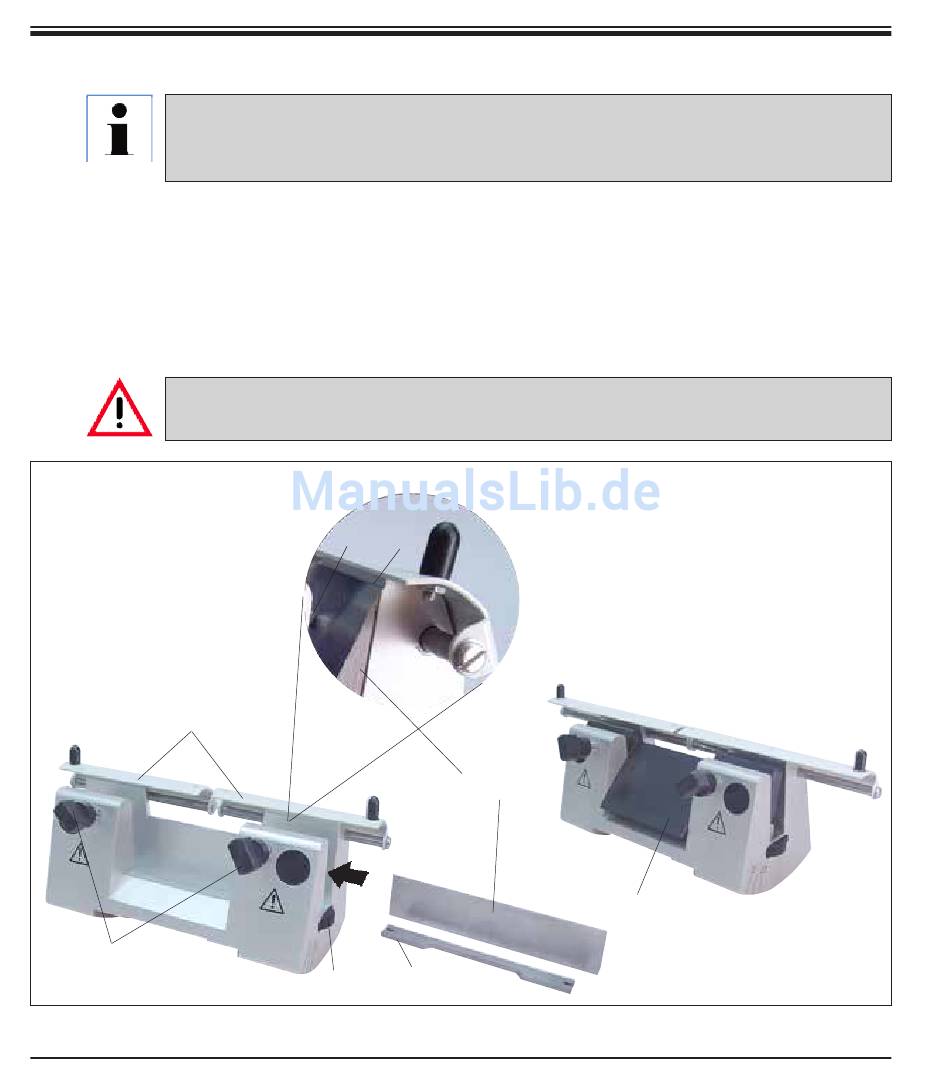

Detail:
Messer eingesetzt
und ausgerichtet
Messerhalter N
Zur Aufnahme von
konventionellen Mes-
sern bis 16 cm Länge.
8
34
• Fingerschutz (8) nach innen schieben.
• Messerauflage (46) in gezeigter Lage auf die Höhenverstellschrau-
ben (verdeckt) aufsetzen. Die abgeflachten Enden der Höhenverstell-
schrauben müssen in den Schlitzen an beiden Enden der Messeraufla-
ge sitzen.
49
39
46
48
Messerhalter NZ
Zur Aufnahme von konventionellen
und Hartmetall-Messern bis 16 cm
Länge.
Messerandruckplatte (56) für extreme
Stabilität und volle Ausnutzung der
Messerschneide.
47
56
Gebrauchsanweisung, V 2.3 RevF – 09/2016
Abb. 27
