5. Bedienung

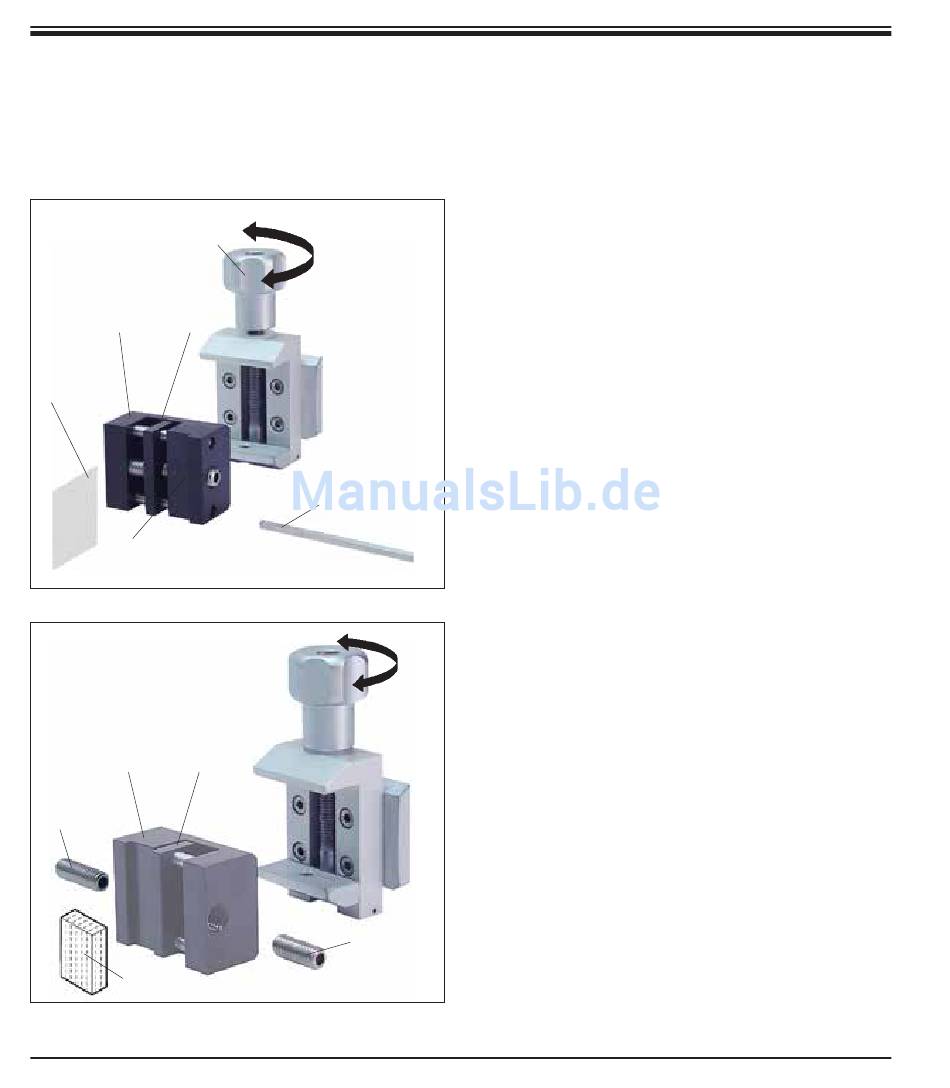

5.9.3 Folien-Spannklammer Typ 1
Die Folien-Spannklammer Typ 1 ist für sehr klei-
ne, dünne Folienstücke und flache, eckige Pro-
ben geeignet. Sie wird in die Standard-Objekt-
klammer eingesetzt.
40
47 48
46
50
47 48
51
53
30
Klemmen von Folien
(optional)
• Den beweglichen Backen (48) durch Drehen
des Gewindestifts mit einem Sechskant-
Stiftschlüssel SW 4 (49) nach rechts bewe-
gen.
• Folie (46) zwischen die bewegliche Backe
(48) und feste Backe (47) einsetzen.
• Zum Klemmen der Folie die bewegliche
Backe (48) mit dem Sechskant-Schlüssel
gegen die feste Backe (47) drehen.
• Folien-Spannklammer (50) wie dargestellt in
die Standard-Objektklammer einsetzen.
• Rändelschraube (40) im Uhrzeigersinn
drehen, bis die Folien-Spannklammer stabil
geklemmt ist.
Klemmen von flachen, eckigen Proben
49
Für eckige Proben wird der mitgelieferte kürze-
re Gewindestift (52) statt des längeren Gewin-
destifts (51) eingesetzt.
Abb. 21
• Längeren Gewindestift (51) mit dem Innen-
sechskant-Schlüssel SW 4 (49) nach links
herausdrehen.
• Kürzeren Gewindestift (52) in die Bohrung
eindrehen.
• Probe (53) zwischen der beweglichen Backe
(48) und der festen Backe (47) einsetzen.
• Zum Klemmen der Probe die bewegliche Ba-
cke (48) durch Eindrehen des Gewindestiftes
(52) gegen die feste Backe (47) drücken.
• Folien-Spannklammer, wie dargestellt, in die
Standard-Objektklammer einsetzen.
• Rändelschraube (40) im Uhrzeigersinn
drehen, bis die Folien-Spannklammer stabil
52
geklemmt ist.
Abb. 22
