5. Bedienung
5.6

Anschneiden (Trimmen) der Probe

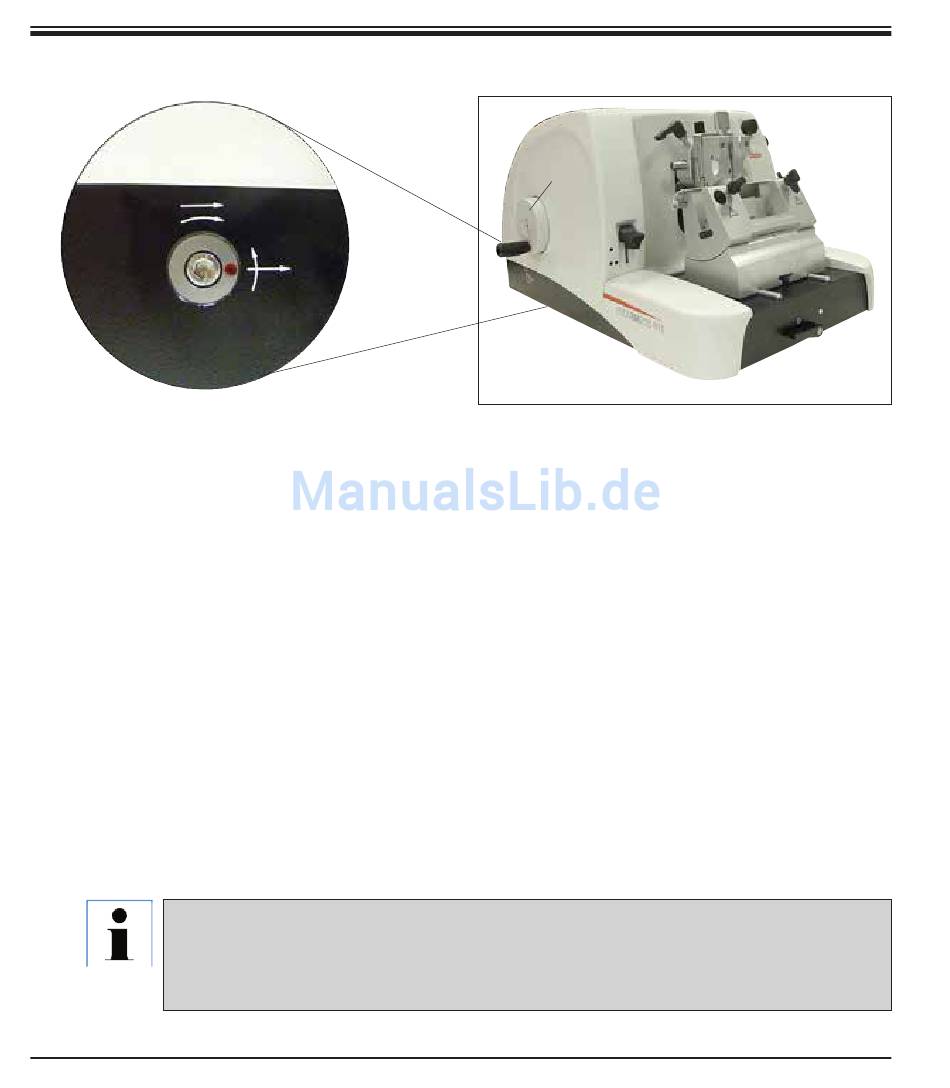

Abb. 15a
Grobtriebrad (37)
Der Grobtrieb dient der schnellen horizontalen Objektbewegung vorwärts - zum Messer hin -
und rückwärts - vom Messer weg.
Das Gerät kann wahlweise mit Rechtslauf oder Linkslauf für das Grobtriebrad (37) verwendet
werden.
Dazu mit einem Innensechskant-Schlüssel mit Griff, SW 4 (im Lieferumfang enthalten), die im
Detailfoto (Abb. 15a) dargestellte Schraube so drehen:
1. dass der rote Punkt auf 3 Uhr steht. Das Grobtriebrad entgegen dem Uhrzeigersinn drehen
(siehe gebogener
Das Grobtriebrad im Uhrzeigersinn drehen bedeutet, die Probe bewegt sich zurück (weg
vom Messer).
2. dass der rote Punkt auf 12 Uhr steht. Das Grobtriebrad im Uhrzeigersinn drehen
gebogener
Das Grobtriebrad entgegen dem Uhrzeigersinn drehen bedeutet, die Probe bewegt sich
zurück (weg vom Messer).
Bei Erreichen der hinteren bzw. vorderen Endlage lässt sich das Grobtriebrad nur noch
schwer drehen (wenn Sie hier trotzdem weiterdrehen, wird die Drehmomentbegrenzung
übersprungen - keine Fehlfunktion!).
In der vorderen Endlage findet keine Zustellung mehr statt.
24
Pfeil) bedeutet Probenvorschub.
Pfeil) bedeutet Probenvorschub.
37
Gebrauchsanweisung, V 2.3 RevF – 09/2016
Abb. 15
(siehe
