Einstellen Des Freiwinkels - Leica Rm2125 Rts Gebrauchsanweisung

5.3

Einstellen des Freiwinkels

21
Detail:
Skalenteilung zur
Freiwinkel-
einstellung
Leica RM2125 RTS
24
27
28

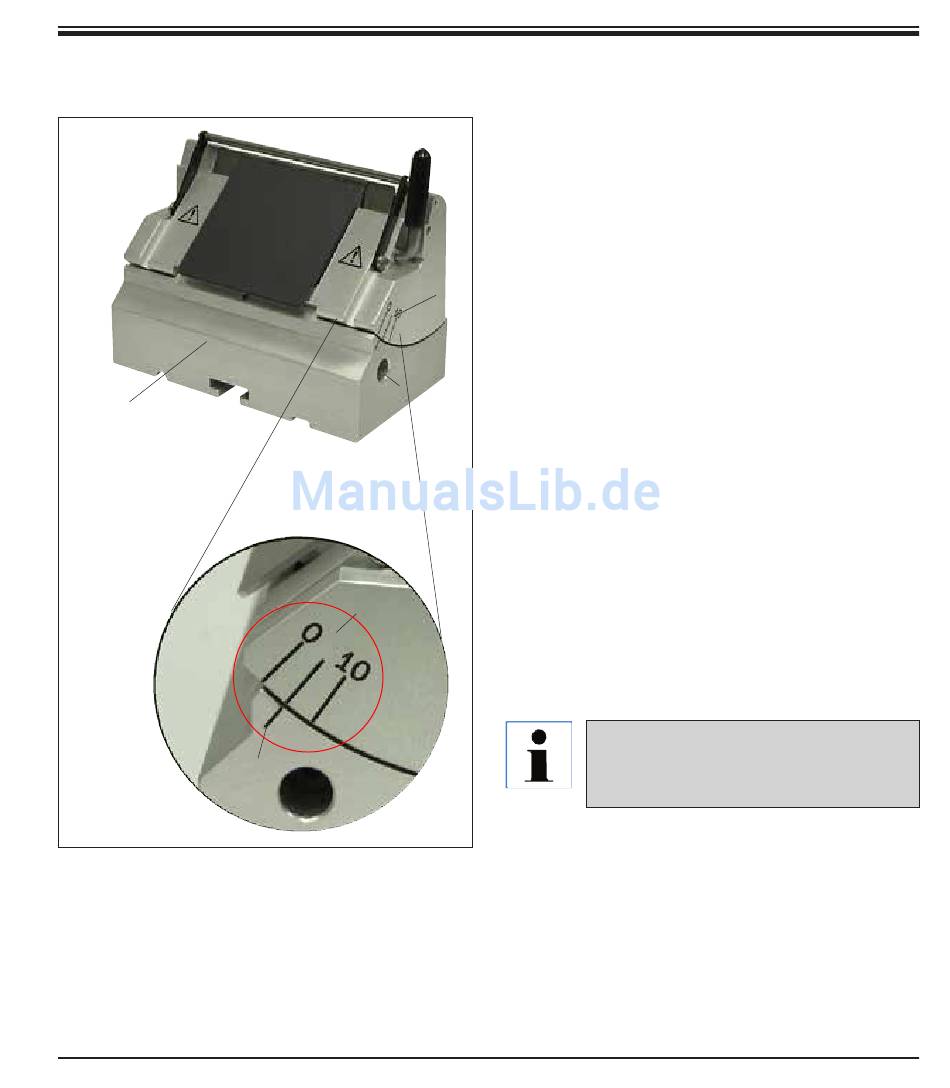

Abb. 12
• Die Indexstriche (0°, 5° und 10°) für die Frei-
winkeleinstellung (27) befinden sich an der
rechten Seite des Messerhalters (25).
• An der rechten Seite der Messerhalterbasis
(21) befindet sich ebenfalls ein Indexstrich
(28) als Bezugspunkt für die Freiwinkelein-
25 stellung.
• Die Klemmung bei Verwendung der Messer-
halterbasis (starr) Innensechkant-Schraube
(24) mit 4er Inbuss-Schlüssel entgegen des
Uhrzeigersinns lösen.
• Bei Verwendung der Messerhalterbasis (mit
Lateralverschiebung) Hebel auf der rechten
Seite der MH-Basis gegen den Uhrzeiger-
sinn drehen.
• Messerhalter anhand der Indexstriche ver-
schieben, bis der Indexstrich für die ge-
wünschte Einstellung über dem Indexstrich
der Messerhalterbasis steht.
Beispiel:
Detail-Abb. zeigt einen Freiwinkel von 5°.
Die empfohlene Einstellung des Frei-
winkels für den Messerhalter E liegt
bei 1° - 3°.
• Den Messerhalter in dieser Position festhal-
ten und den Hebel (24), bzw. Innensechkant-
Schraube (je nach verwendeter Messerhal-
terbasis) zum Klemmen im Uhrzeigersinn
drehen.
5. Bedienung
21
