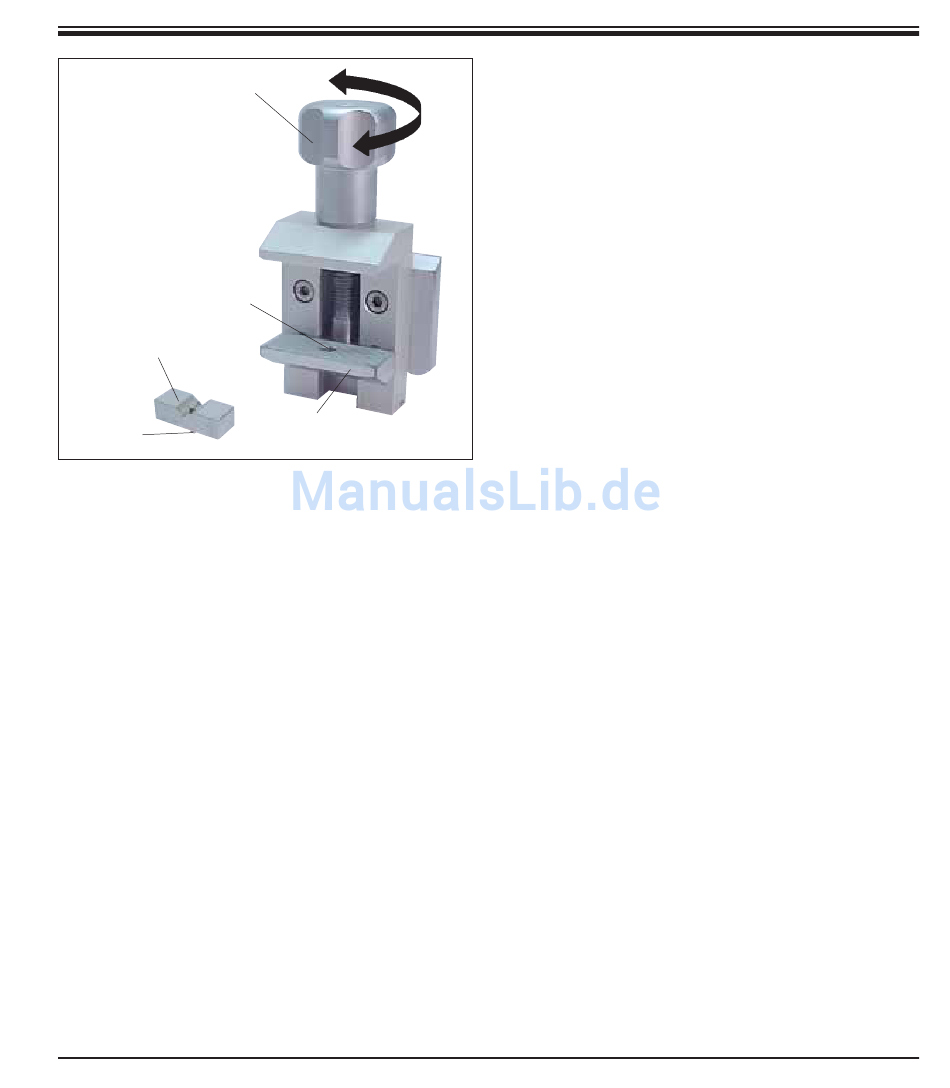

Abb. 20

5.9.2 Prismeneinlage (optional)

Die Prismeneinlage (44) wird in den unteren
beweglichen Backen der Standard-Objektklam-
mer eingesetzt.
Sie dient zum Einspannen von runden Proben.
• Rändelschraube (40) gegen den Uhrzei-
gersinn drehen und die untere bewegliche
Backe (14) nach unten bewegen.
• Stift (43) der Prismeneinlage (44) in die Boh-
rung (45) der unteren Backe (41) einsetzen.
• Probe in gewünschter Lage einsetzen.
• Rändelschraube (40) im Uhrzeigersinn dre-
hen, um die untere Backe mit der Prismen-
einlage nach oben zu bewegen, bis die Pro-
be stabil geklemmt ist.
