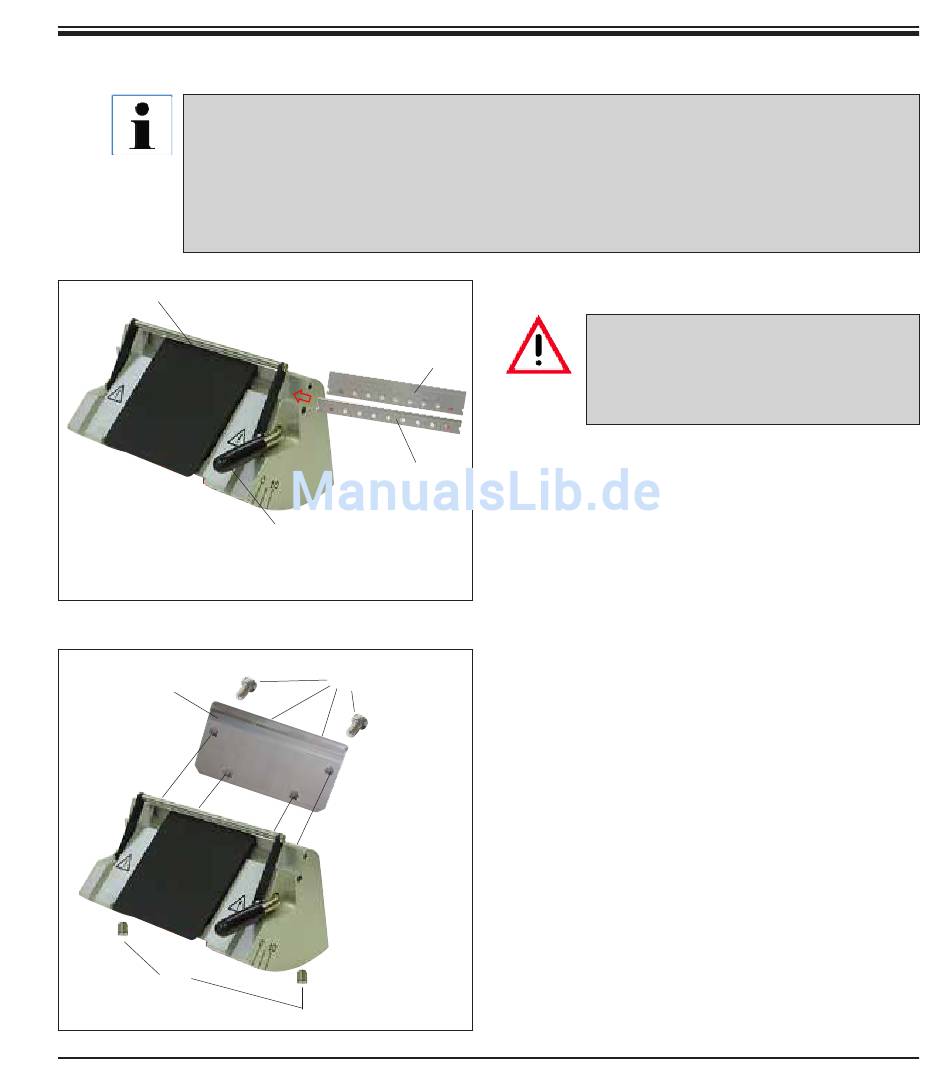

5.9.9 Messerhalter E
Der Messerhalter E ist für konventionelle Einwegklingen aller gängigen Fabrikate geeig-
net. Er ist in zwei Ausführungen erhältlich (für Schmalbandklingen (77) Länge: 80 mm x
Höhe: 8 mm x Dicke: 0,25 mm und Breitbandklingen (78) Länge: 80 mm x Höhe: 14 mm x
Dicke: 0,317 mm), die sich in der hinteren Andruckplatte (80) unterscheiden.
Die Andruckplatte für den jeweils anderen Klingentyp ist einzeln erhältlich und kann ein-
fach ausgetauscht werden.
5
80
83
Leica RM2125 RTS
78
77
81
Abb. 29
82
Abb. 30
Einsetzen der Klinge
Bevor die Klinge eingesetzt wird, muss
der Messerhalter zusammen mit der
Messerhalterbasis im Gerät eingebaut
sein!
• Fingerschutzbügel (5) nach unten klappen.
• Zum Einlegen der Klinge Klemmhebel (81)
nach vorn herunterklappen.
• Klinge (77 oder 78) vorsichtig von der Seite
einschieben.
• Zum Klemmen der Klinge Klemmhebel (81)
nach oben klappen.
Wechsel der hinteren Andruckplatte (80)
• Vier Schrauben (82) an der Rückseite des
Messerhalters mit einem Innensechskant-
Schlüssel SW 4 lösen und herausschrauben.
• Andruckplatte (80) abnehmen.
• Neue Andruckplatte mit den 4 Schrauben
(82) befestigen. Die Schrauben dabei nur so
weit fest ziehen, dass die Andruckplatte an-
schließend in Höhe und Parallelität justiert
werden kann.
5.
Bedienung
37
