- Seite 1 Leica RM2245 Rotationsmikrotom Bedienungsanleitung Leica RM2245 V1.5 Deutsch - 11/2008 Stets in Gerätenähe aufbewahren. Vor Inbetriebnahme sorgfältig lesen.
- Seite 3 Kunden und Werturteile stellen den uns nach gründli- maßgeblich. cher Recherche bekannt gewordenen derzeiti- Leica behält sich das Recht vor, Änderungen gen Stand der Wissenschaft und Technik dar. der technischen Spezifikation sowie des Pro- Wir sind nicht verpflichtet, das vorliegende duktionsprozesses ohne vorherige Ankündi-...
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Wichtige Hinweise ............................Symbole im Text und ihre Bedeutung ..................... 6 Benutzergruppe ............................6 Bestimmungsgemäße Verwendung ......................6 Gerätetyp ..............................6 2. Sicherheit ................................Sicherheitshinweise ..........................7 Gefahrenhinweise ............................7 Eingebaute Sicherheitssysteme ......................10 3. Gerätekomponenten und Spezifikationen ................... - Seite 5 Mögliche Fehler ............................61 8. Reinigung und Wartung ..........................Reinigen des Gerätes ..........................62 Wartung ..............................64 8.2.1 Sicherungen wechseln ..........................64 8.2.2 Wartungshinweise ........................... 65 8.2.3 Gerät ölen ..............................66 9. Gewährleistung und Service ........................10.EC Declaration of Conformity ........................Leica RM2245...
-
Seite 6: Wichtige Hinweise
Paraffin-, als auch härteren Proben ausge- legt, sofern diese noch zum manuellen dem Symbol gekennzeichnet. Schneiden geeignet sind. Das Leica RM2245 ist auch für IVD (In-vitro-Di- agnostik) geeignet. Ziffern in Klammern beziehen sich er- läuternd auf Positionsnummern in Ab- bildungen. -
Seite 7: Sicherheit
2. Sicherheit Beachten Sie unbedingt die Sicherheits- und Gefahrenhinweise in diesem Kapitel. Lesen Sie diese auch, wenn Sie bereits mit der Handhabung und dem Gebrauch eines Leica Gerätes vertraut sind. 2.1 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestim- mungen für elektrische Mess-, Steuer-, Regel- Diese Bedienungsanleitung enthält wichtige... - Seite 8 Sicherheit Gefahrenhinweise - Sicherheitshinweise am Gerät selbst • Mit einem Warndreieck gekennzeichnete Sicherheitshinweise am Gerät selbst bedeuten, dass bei der Bedienung bzw. beim Austausch des entsprechenden Geräteteils die korrekten Bedienschritte, so wie in der vorliegenden Bedienungsanleitung beschrieben, ausgeführt werden müssen. Bei Nichtbeachtung können Unfälle, Verletzungen und/oder Schäden am Gerät/Zubehör die Folge sein.
- Seite 9 Laborvorschriften beachten! • Vor Austausch der Sicherungen Gerät mit dem Netzschalter ausschalten und Netzstecker ziehen! Es dürfen auf keinen Fall andere als die ab Werk eingesetzten Sicherungen verwen- det werden! Entsprechende Werte siehe Kapitel 3.3 - ‘Technische Daten‘. Leica RM2245...
-
Seite 10: Eingebaute Sicherheitssysteme
Sicherheit 2.3 Eingebaute Sicherheitssysteme Handradverriegelung Es gibt zwei Möglichkeiten, das Handrad (12) zu verriegeln: Mit dem Hebel (3) an der rechten Seite der Mikrotomgrundplatte kann das Handrad in fast jeder Stellung gebremst werden. • Zum Bremsen Hebel gegen den Uhrzei- gersinn in Stellung drehen. - Seite 11 Die beiden Klemmhebel (10, 11) müssen immer in der gezeigten Position verblei- ben, sonst kann es in Einzelfällen zu Messerhalter E-TC Funktionsstörungen am Messerhalter kommen. Klemmhebel für die Klinge (10) rechts, Klemmhebel für die Lateralverschiebung (11) links. Abb.5 Leica RM2245...
-
Seite 12: Gerätekomponenten Und Spezifikationen

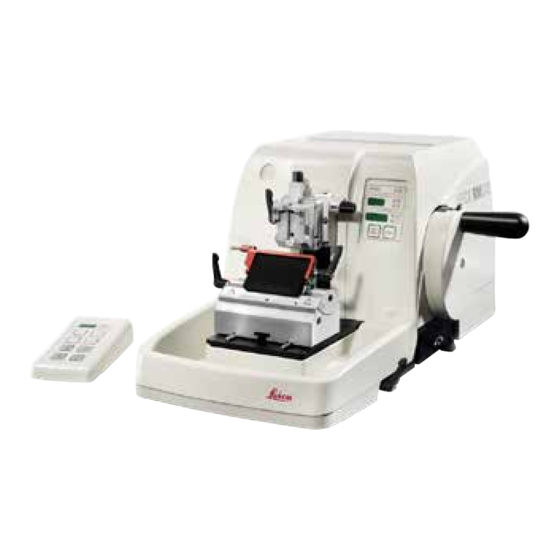

Gerätekomponenten und Spezifikationen 3.1 Gesamtübersicht - Geräteteile Leica RM2245 Bedienfeld am Gerät Handrad orientierbare Verriegelung Probenhalteraufnahme Schnellspannsystem leichtgängiges Handrad Hebel der Handradbremse Fingerschutz am Messerhalter separates Bedienpult Schnittabfallwanne Klemmhebel der Lateralverschiebung Messerhalter E mit Lateralverschiebung Messerhalter-Basis Abb. 6 Bedienungsanleitung V 1.5 – 11/2008... -
Seite 13: Gerätespezifikationen
Bedienpult Hauptschalter Netzanschluss Abb. 7 3.2 Gerätespezifikationen Das Leica RM2245 ist ein semi-motorisches Rota- Das Gerät verfügt über ein individuell einstell- tionsmikrotom mit leicht gängigem Handrad. bares Probenrückzugsystem (Retraktion). Der Das RM2245 unterstützt zwei manuelle Rückzugswert kann individuell eingestellt wer- Schneidebetriebsarten: den. -
Seite 14: Technische Daten
Gerätekomponenten und Spezifikationen 3.3 Technische Daten Allgemeine Angaben zum Gerät Zulassungen: Die gerätespezifischen Zulassungszeichen befinden sich neben dem Typenschild. Nennspannung: 100 / 120 / 230 / 240 V AC ±10% Nennfrequenz: 50/60 Hz Maximale Aufnahmeleistung: 70 VA ➀ ➀ ➀ ➀ ➀ Schutzklasse Netzsicherungen: 2 x T 1,0 A UL-gelistet... - Seite 15 5 - 100 μm in 5 μm-Schritten, abschaltbar Elektrischer Grobtrieb: 300 μm/s und 900 μm/s Verschiebbarkeit der Messerhalterbasis Nord-Süd-Verschiebung: ± 24 mm Maximale Probengröße (B x H x T): 50 x 60 x 40 mm Objektorientierung horizontal: 8° vertikal: 8° Leica RM2245...
-
Seite 16: Inbetriebnahme
Inbetriebnahme 4.1 Lieferumfang Die Grundausstattung des Leica RM2245 beinhaltet folgende Teile: 1 Leica RM2245 Grundgerät, ohne Orientierung ....14 0501 38178 1 Handrad, komplett ..............14 0501 38181 1 externes Bedienpult ..............14 0501 38179 1 Schnittabfallwanne ..............14 0502 37931 1 Satz Netzkabel bestehend aus: 1 Netzkabel D ................ -
Seite 17: Standortbedingungen
Labortisch stellen. • Zwei Gleitelemente (9) hinten an der Grundplatte erleichtern das Verschieben des Gerätes auf dem Tisch. • Gerät zum Verschieben vorne an der Grundplatte fassen, leicht anheben und auf den Gleitflächen verschieben. Abb. 8 Leica RM2245... -
Seite 18: Montage Des Handrades
Kabel verwendet werden, das für die örtliche Stromversorgung (Steckdose) vor- gesehen ist. Kein Verlängerungskabel verwenden! Eingestellten Spannungswert überprüfen Vor dem Anschließen des Gerätes an Das Leica RM2245 kann verschiedene elektri- die Netzspannung muss unbedingt ge- sche Energienetze angeschlossen werden prüft werden, ob die Einstellung des Spannungswählers zur lokal vorhande-... - Seite 19 Mikrotom verbunden. Diese Ver- bindung darf nicht gelöst werden. • Stecker (14) des Anschlusskabels (15) in die Anschlussbuchse (16) an der Rückseite des Bedienpultes stecken. • Zum Befestigen des Steckers die beiden Schrauben (17) festziehen. Abb. 11 Leica RM2245...
-
Seite 20: Einschalten Des Gerätes
Inbetriebnahme 4.5 Einschalten des Gerätes Bei extremen Temperaturunterschieden und hoher Luftfeuchtigkeit kann eine Kondenswasser- bildung eintreten. In diesem Fall muss vor Einschalten des Gerätes eine Wartezeit von mindestens 2 Stunden einge- halten werden, damit das Gerät sich akklimatisieren kann! Das Nichtbeachten der Wartezeit kann zu Schäden am Gerät führen. Netzanschluss herstellen •... -
Seite 21: Bedienung
Schnittzählers. LED grün Taste MENU MODE Schnittzähler zeigt Wechselt zwischen Anzahl aller Schnitte. Schnittdickensumme Taste CLEAR und Schnittzähler. setzt Schnittzähler und Schnittdickensumme zurück (auf 0). MENU MODE + CLEAR gleichzeitig drücken wechselt zur Einstellung des Retraktionswertes. Abb. 12 Leica RM2245... -
Seite 22: Bedienpult
Bedienung 5.1.2 Bedienpult Dreistelliges Display zur Anzeige von Schnittdicke/Trimm- schnittdicke. LED TRIM (grün) Leuchtet, wenn Trimm-Modus aktiv. LED SECT (grün) Tasten Leuchtet, wenn zum Einstellen der Schneide-Modus aktiv. Schnittdicke/Trimm- schnittdicke. Taste zum Ein- und Aus- schalten des Taste TRIM/SECT Rocking-Modus. Umschalten zwischen Schneide- und Trimm- LED gelb... -
Seite 23: Anzeige- Und Schaltelemente
Tasten mit einem Pfeil sind es 300 μm/s. Im Schneide-Modus kann bei der Funktion des Grobtriebs zwischen defi- nierter Annäherung (STEP-Funktion) und kontinuierlicher Bewegung der Probe gewählt werden. Standardmäßig wird das Gerät mit kontinuierli- cher Zustellung ausgeliefert. Leica RM2245... - Seite 24 Software-Versionsnummer vom Display verschwindet (vergewis- sern, dass Versionsnummer 2.1 angezeigt wurde). Diese Eigenschaft ist nur im Schneide-Modus und ab Version 2.1 verfügbar. Bei Software-Versionsnummer unter 2.1 wenden Sie sich an den Technischen Service von Leica. Mehrfacher Einfacher Step Step •...
- Seite 25 Der Retraktionswert kann in 5 μm-Schritten zwischen 5 und 100 μm einge- stellt werden. Die Probenretraktion ist ab Werk auf 10 μm eingestellt. Bei Bedarf lässt sich die Probenretraktion ausschalten. Die jeweilige Einstellung bleibt auch nach dem Ausschalten des Gerätes erhalten. Leica RM2245...
- Seite 26 Bedienung Einstellen des Retraktionswertes • Zum Aufrufen der Retraktionseinstellung Tasten MENU MODE und CLEAR gleichzeitig drücken. • In dem vierstelligen Display wird der aktuell eingestellte Wert (z.B. ‘025‘ = 25 μm) dreistellig angezeigt. • Gewünschten Retraktionswert wählen. Der Retraktionswert kann mit den Tasten am Bedienpult in oder Schritten von 5 μm bis zu einem Maximalwert von 100 μm verändert...
- Seite 27 Befindet sich der Objektkopf beim Einschalten des Gerätes be- reits im Restwegbereich, ertönt nach der Anzeige der Software- Version ein zusätzliches akustisches Signal. • Zum Weiterarbeiten muss die Probe über die Grobtriebtasten ein Stück zurückgefahren werden (Trimm-Modus einstellen!). • Im Restbewegbereich ist die STEP-Funktion nicht aktiv. Leica RM2245...
- Seite 28 Bedienung Orientierbare Probenhalteraufnahme In die Schnellspannvorrichtung der orientierbaren Probenhalteraufnahme können alle als Zu- behör erhältlichen Objektklammern verwendet (eingesetzt) werden. Die Objektorientierung ermöglicht eine einfache Die orientierbare Probenhalteraufnahme kann Lagekorrektur der Probenoberfläche bei einge- gegen eine nicht orientierbare Aufnahme (op- spannter Probe. tionales Zubehör) ausgetauscht werden.
- Seite 29 Umdrehungen im Uhrzei- gersinn drehen. • Bewegt sich der Objektkopf nach oben, Schraube (34) ca. Umdrehung gegen den Uhrzeigersinn drehen. • Dieses Verfahren so lange fortsetzen, bis sich der Objektkopf nach dem Loslassen nicht mehr bewegt. Abb. 19 Leica RM2245...
-
Seite 30: Einsetzen Des Messerhalters
Bedienung 5.2 Einsetzen des Messerhalters Aufsetzen der Messerhalterbasis • Klemmhebel (50) zum Lösen gegen den Uhr- zeigersinn drehen. • Messerhalterbasis (51) mit der Nut (52) auf der Unterseite in das T-Stück (55) der Mikrotomgrundplatte (53) einschieben. • Klemmhebel (50) zum Klemmen der Messer- halterbasis im Uhrzeigersinn drehen. -
Seite 31: Einsetzen Der Universal-Kassettenklammer
Schraube (61) im Uhrzeigersinn bis zum An- schlag drehen. Abb. Da alle als Zubehör erhältlichen Objektklammern an der Rückseite die gleiche Führung besitzen, erfolgt das Einsetzen auf die gleiche Weise, wie es hier am Beispiel der Univer- sal-Kassettenklammer beschrieben ist. Leica RM2245... -
Seite 32: Einstellen Des Freiwinkels
Bedienung 5.4 Einstellen des Freiwinkels • Die Indexstriche (0°, 5° und 10°) für die Frei- winkeleinstellung (59.1) befinden sich an der rechten Seite des Messerhalters (57). • An der rechten Seite der Messerhalterbasis (51) befindet sich ebenfalls ein Indexstrich (59.2) als Bezugspunkt für die Freiwinkelein- stellung. -
Seite 33: Einspannen Der Probe
• Darauf achten, dass die Klinge unbedingt parallel zur oberen Kante der Andruckplatte eingespannt wird. (siehe hierzu Kap. 6.2.2, Abb. Das Einsetzen der Klinge bzw. des Messers in die einzelnen Messerhalter ist in Kapitel 6 “Optionales Zubehör“ ausführlich beschrieben. Leica RM2245... -
Seite 34: Anschneiden Der Probe (Trimmen)
Bedienung 5.7 Anschneiden der Probe (Trimmen) • Mit Taste TRIM/SECT den Trimm-Modus anwählen. • Gewünschte Trimm-Schnittdicke einstellen. • Handradblockierung und Bremse lösen. • Probe mit den Grobtriebtasten im TRIM-Modus an das Messer/die Klin- ge heranfahren. • Probe durch Drehen des Handrades trimmen oder •... -
Seite 35: Probenwechsel Bzw. Unterbrechung Der Arbeit
Boden des Dispensers schieben, bzw. Messer aus dem Messerhalter entnehmen und in den Messerkasten legen. • Probe aus der Objektklammer entnehmen. • Herumliegende Schnittabfälle in die Schnittabfallwanne befördern und Schnittabfallwanne entleeren. • Gerät mit dem Netzschalter ausschalten. • Gerät reinigen (siehe hierzu Kapitel 8.1). Leica RM2245... -
Seite 36: Optionales Zubehör
Optionales Zubehör 6.1 Montage der Probenhalteraufnahme Mit dem Grundgerät wird je nach Bestellung die orientierbare oder starre Probenhalter- aufnahme geliefert, die zunächst montiert werden muss. In beide Probenhalteraufnahmen können alle als Zubehör erhältlichen Objektklammern eingesetzt werden. Vor der Montage der Probenhalteraufnahme mechanische Handradblockierung aktivieren! 6.1.1 Starre Probenhalteraufnahme •... -
Seite 37: Fein-Orientierbare Probenhalteraufnahme
• Jetzt die fein-orientierbare Probenhalter- aufnahme mit den 4 Schrauben (10) und Sechskant-Stiftschlüssel SW 3 auf den Objektkopf schrauben. Wird die fein-orientierbare Proben- halteraufnahme nicht verwendet, Grundplatte und 4 Schrauben (11) zu- sammen mit der fein-orientierbaren Probenhalteraufnahme aufheben! Abb. 26 Leica RM2245... -
Seite 38: Schnellspannsystem
Optionales Zubehör 6.1.4 Schnellspannsystem wird als Probenhalter zur Verwendung mit der fein-orientierbaren Probenhalteraufnahme mit Nullpunktindikatoren oder der orientierbaren Probenhalteraufnahme verwendet. • Die 4 Schrauben (13) jeweils mit Sechskant- Stiftschlüssel SW 2,5 in Bohrung A schrau- ben und festziehen. Abb. 27 Bedienungsanleitung V 1.5 –... -
Seite 39: Objektklammern Und Einsätze
(69) des unteren Backen (68) einsetzen. • Probe in gewünschter Lage einsetzen. • Rändelschraube (66) im Uhrzeigersinn dre- 70.1 hen und den unteren Backen mit der Prismeneinlage nach oben bewegen, bis Abb. 29 die Probe stabil geklemmt ist. Leica RM2245... -
Seite 40: Folien-Spannklammer Typ 1
Optionales Zubehör 6.2.3 Folien-Spannklammer Typ 1 Klemmen von Folien • Den beweglichen Backen (74) durch Drehen Die Folien-Spannklammer Typ 1 ist für sehr des Gewindestifts mit einem Sechskant- kleine, dünne Folienstücke und flache, ecki- Stiftschlüssel SW 4 (71) nach rechts bewe- ge Proben geeignet. -
Seite 41: Folien-Spannklammer Typ 2
• Folien-Spannklammer (82) so in die Stan- dard-Objektklammer einsetzen, dass die schräge Fläche (80) an der Rückseite nach rechts oder links zeigt. • Rändelschraube (66) im Uhrzeigersinn dre- hen, bis die Folien-Spannklammer stabil ge- Abb. 32 klemmt ist. Leica RM2245... -
Seite 42: Universal-Kassettenklammer
Optionales Zubehör 6.2.5 Universal-Kassettenklammer In die Universal-Kassettenklammern (UKK) können alle handelsüblichen Kassetten horizontal oder vertikal ein- gespannt werden. • Hebel (60) nach vorn ziehen. • Kassette (65) horizontal oder vertikal einle- gen. • Zum Klemmen der Kassette Hebel (60) los lassen. -
Seite 43: Super Mega Kassettenklammer
Probenhalteraufnahme einschieben, nun Schraube (1) festziehen. Wird die orientierbare Probenhalteraufnahme mit der starren MH-Basis verwendet, muss Orientierung in „0“-Position sein und die Abdeckung für Unterflurbeleuchtung abgeschraubt werden. (Bei Nichtbeachtung Kollision!) Super Mega Kassetten Klammer NIE mit Unterflurbeleuchtung verwenden! Leica RM2245... -
Seite 44: Rundprobenhalter
Optionales Zubehör 6.2.7 Rundprobenhalter Der Rundprobenhalter dient zur Aufnahme von runden Objekten. Es stehen Einsätze für Rundproben von 6, 15 und 25 mm Durchmesser zur Verfügung. • Zum Einsetzen des entsprechenden Einsat- 89.1 zes (89.1-3) Spannring (90) durch Drehen ge- gen den Uhrzeigersinn entfernen. -
Seite 45: Messerhalterbasis Und Messerhalter
Messerhalter optimal in Schneideposition zur Probe zu bringen. • Zum Lösen der Klemmung Klemmhebel (50) rechts an der Mikrotomgrundplatte gegen den Uhrzeigersinn drehen. • Messerhalterbasis mit Messerhalter vor- bzw. zurückschieben. • Zum Klemmen Hebel (50) im Uhrzeigersinn drehen. Abb. 38 Leica RM2245... -
Seite 46: Messerhalter E/E-Tc
Optionales Zubehör 6.3.2 Messerhalter E/E-TC Bevor die Klinge eingesetzt wird, muss Der Messerhalter E-TC ist für TC-65 Ein- der Messerhalter zusammen mit der wegklingen aus Hartmetall geeignet. Messerhalterbasis im Gerät eingebaut sein! Messerhalter E-TC Einsetzen der Klinge, Messerhalter E und E-TC •... - Seite 47 Bei Funktionsstörungen oder Schäden am Klemmaufsatz ist immer ein Tausch des Klemmaufsatzes, inklusive des zugehörigen Klemmhebels erforderlich. Leica Biosystems bietet bei Schäden am Klemmaufsatz nach Garantie- ablauf neue Klemmaufsätze zu einem Sonderpreis an. Auf diese Weise kann eine einwandfreie Funktion des Gerätes über viele Jahre sichergestellt werden.
- Seite 48 Optionales Zubehör Messerhalter E mit Abschwimmwanne für Schmalband- bzw. Breitbandklinge Den Messerhalter E mit Abschwimmwanne gibt es sowohl für Schmalband- als auch für Breitbandklingen. Der Fingerschutz am Messerhalter E besteht aus einem roten, klappbaren Bügel (9). Zum Abdecken der Schneide den Fingerschutzbü- gel (9) wie in Abbildung gezeigt, nach oben klappen.
-
Seite 49: Messerhalter N/Nz
Messer eingesetzt Messerhalter NZ und ausgerichtet Zur Aufnahme von konventionellen Messerhalter N und Hartmetall-Messern bis 16 cm Zur Aufnahme von Länge. konventionellen Messerandruckplatte (56) für extreme Messern bis 16 cm Stabilität und volle Ausnutzung der Länge. Messerschneide. Abb. 44 Leica RM2245... - Seite 50 Optionales Zubehör Einlegen des Messers • Rändelmuttern (48) rechts und links am Messerhalter gegenläufig nach vorne drehen und die Messerauflage über die Höhenverstellschrauben ganz nach unten bewegen, damit die Messerschneide beim Einsetzen des Messers nicht beschädigt wird. • Klemmschrauben (49) gegen den Uhrzeigersinn weit herausdrehen. •...
-
Seite 51: Schnittabfallwanne
• Unterflurbeleuchtung (3) in die Aussparung einsetzen. • Stecker (4) der Unterflurbeleuchtung in die Buchse (5) am Mikrotom stecken. Die Unterflurbeleuchtung leuchtet, wenn das Mikrotom mit dem Netzschalter eingeschaltet wird. Abb. 46 Unterflurbeleuchtung NIE zusammen mit der Super Mega Kassettenklammer ver- wenden! Leica RM2245... -
Seite 52: Ablage
6. Optionales Zubehör 6.6 Ablage Die Ablage wird auf die Haube des Mikrotoms so aufgesetzt, dass die kleinen Füße an der Un- terseite in die Aussparungen der Haube passen. Sie dient zum Ablegen der beim Scheiden ver- wendeten Utensilien sowie der angeschnitte- nen Proben. -
Seite 53: Universal-Mikroskopträger
2 - Vertikalsäule mit Zylinderschraube (b) SW 8 und Unterleg-Fächer-Scheibe (c) Abb. 49 3 - Horizontalarm mit Kreuzgelenk (d) und Stützring (e) 4 - Auflageplatte, groß (für RM2235, RM2245 und RM2255) 5 - Auflageplatte, klein (für RM2265) 6 - Sechskant-Stiftschlüssel, SW 3 7 - 4 Senkschrauben, für Montage Auflageplatte... - Seite 54 Optionales Zubehör 2. Vertikalsäule montieren • Zylinderschraube (b) von der Unterseite in die Bohrung der Basisplatte stecken. Jetzt Unterleg-Fächer-Scheibe (c) von oben auf die Zylinderschraube stecken. • Anschließend silberfarbene Vertikalsäule Abb. 52 (2) von der Obereite der Basisplatte auf- schrauben und mit dem 6-Kant-Stift- schlüssel, SW8 festziehen.
-
Seite 55: Lupe
6. Optionales Zubehör 6.9 Lupe Die Lupe ermöglicht 2fache Vergröße- rung und kann mit allen Leica Rotationsmikrotomen der 22er-Serie verwendet werden. • Öffnen der Schraube (3) am Horizontalarm des Mikroskopträgers in entgegengesetz- ter Uhrzeigerrichtung. • Silberfarbenes Anschluss-Stück (1) bis zum Anschlag einstecken. Schraube (3) fest ziehen. -
Seite 56: Kaltlichtquelle
Klick einrastet. • Mit Netzschalter (7) an der Kaltlichtquelle einschalten. • Schutzkappen (8) entfernen und Lichtleiter auf Probe ausrichten. Abb. 59 Abb. 62, Leica Rotationsmikrotom mit montiertem optionalen Abb. 60 Zubehör: Lupe und Glasfaser-Lichtleiter Bedienungsanleitung V 1.5 – 11/2008... -
Seite 57: Bestellinformationen
Rundprobenhalter mit Adapter und 3 Spannringen, silber ........14 0502 38002 Spannring für Rundprobenhalter, D = 6 mm .............. 14 0356 08322 Spannring für Rundprobenhalter, D = 15 mm ............14 0356 09200 Spannring für Rundprobenhalter, D = 25 mm ............14 0356 08320 Leica RM2245... - Seite 58 Spezialschlüssel EM-Halter ................... 14 0356 10869 Universal-Mikroskopträger, komplett ................. 14 0502 40580 Lupe, komplett ........................14 0502 42790 Kaltlichtquellen Leica CLS 100X, 100-120V/50-60Hz ................ 14 0502 30214 Leica CLS 100X, 230V/50-60Hz ................ 14 0502 30215 Leica CLS 100X, 240V/50-60Hz ................. 14 0502 30216 Glasfaser-Lichtleiter ....................
-
Seite 59: Problemlösungen
• Vorgehensweise wie oben beschrieben. • Nach Überprüfung der Einstellungen kann normal weitergearbeitet werden. • Batterie baldmöglichst durch den Leica-Kundendienst austauschen lassen. LED´s (40), (41) in den Grobtriebtasten leuchten gleichzeitig In diesem Fall liegt ein Defekt der Erkennung der vorderen (STOP) und hin- teren Endlage (HOME) des Objektkopfes vor. -
Seite 60: Funktionsstörungen, Mögliche Ursachen Und Behebung
Nachfolgend sind die häufigsten bekannten Probleme zusammen mit Ursache und Fehler- behebung aufgeführt, die beim Arbeiten mit dem Gerät auftreten können. Wenn sich der Fehler mit den in der Tabelle vorgegebenen Möglichkeiten nicht beheben lässt, oder das Problem wiederholt auftritt, sollte umgehend der Leica Service-Support informiert wer- den. Problem Mögliche Ursache... -
Seite 61: Mögliche Fehler
Probenhaltersystem Messerhalter. und Messerhalter überprüfen. Hebel und Schrauben bei Be- darf nachziehen. 5. Starker Klingenverbrauch • Es wurde mit zu hohen • Schneidegeschwindigkeit und/ Schneidekräften gearbeitet. oder Schnittdicke beim Schnei- den anpassen. Kleinere Schnitt- dicke wählen. Leica RM2245... -
Seite 62: Reinigung Und Wartung
8. Reinigung und Wartung 8.1 Reinigen des Gerätes Vor dem Ausbau eines Messerhalters immer erst Messer bzw. Klinge entfernen! Nicht benutzte Messer stets im Messerkasten aufbewahren! Messer nie mit der Schneide nach oben abstellen und niemals versuchen, ein fallendes Messer aufzufangen! Beim Umgang mit Reinigungsmitteln die Sicherheitsvorschriften des Herstellers und die im Betreiberland gültigen Laborvorschriften beachten. - Seite 63 (siehe auch Kap. 8.2.3). • Beim Einbau der Andruckplatte (83) darauf achten, dass die Oberkante parallel und auf gleicher Höhe mit der hinteren Kante des Messerhalter-Grundkörpers (86) ist (siehe auch Abb. 38, Seite 45). Abb. 62 Leica RM2245...
-
Seite 64: Wartung
Reinigung und Wartung Universal-Kassettenspannklammer • Zur gründlichen Reinigung von Paraffinresten die Kassettenspann- klammer (13) herausnehmen. • Zum Reinigen kein Xylol sondern Xylolersatzstoffe oder Paraffinentfer- ner (z.B. “Para Gard“) verwenden. • Die Kassettenspannklammer (13) kann auch in einen maximal 65 °C heißen Ofen gelegt werden, bis das flüssige Wachs abläuft. -
Seite 65: Wartungshinweise
Das Gerät darf für Wartungs- oder Reparaturarbeiten nur von autorisierten Service- technikern geöffnet werden. Das Gerät ist im Betrieb weitgehend wartungsfrei. Um die Funktion des Gerätes über einen langen Zeitraum sicherzustellen, wird von Leica empfohlen: 1. Das Gerät täglich gründlich zu reinigen. 3. Das Gerät regelmäßig von einem durch Leica autorisierten Kundendiensttechniker 2. -
Seite 66: Gerät Ölen
Reinigung und Wartung 8.2.3 Gerät ölen Einmal im Monat folgende Teile mit dem mit- gelieferten Triebteile-Öl Nr. 405 (1- 2 Tropfen genügen) ölen: Gerät und Probenhalterung: • Den Klemmkeil (95) des Schnellspann- systems . • Das T-Stück (55) auf der Mikrotomgrundplat- •... -
Seite 67: Gewährleistung Und Service
Gesellschaft, von der Sie das Vertragsprodukt bezogen haben. Serviceinformation Wenn Sie den technischen Kundendienst oder Ersatzteile benötigen, wenden Sie sich bitte an Ihre Leica Vertretung oder den Leica Händ- ler, von dem Sie das Gerät gekauft haben. Folgende Angaben zum Gerät sind erforderlich: •... -
Seite 68: Ec Declaration Of Conformity
10. EC Declaration of Conformity EC Declaration of Conformity We herewith declare, in exclusive responsibility, that the Leica RM2245 – Rotary Microtome was developed, designed and manufactured to conform with the • Directive 2006/95/EC of the European Parliament and of the Council (Low Voltage) •...
