Justieren der hinteren Andruckplatte
Nach jedem Ausbau bzw. Wechsel ist auf den richtigen Sitz der Andruckplatte zu achten.
Wenn erforderlich, muss diese neu justiert werden.
Die hintere Andruckplatte (80) liegt auf zwei Stiftschrauben (83,
und Paralleljustierung ermöglichen.
Sie sind durch Bohrungen an der Unterseite des Messerhalters zugänglich. Zum Justieren ist
ein Innensechskant-Schlüssel SW 2 erforderlich.
77
80
38
85
84

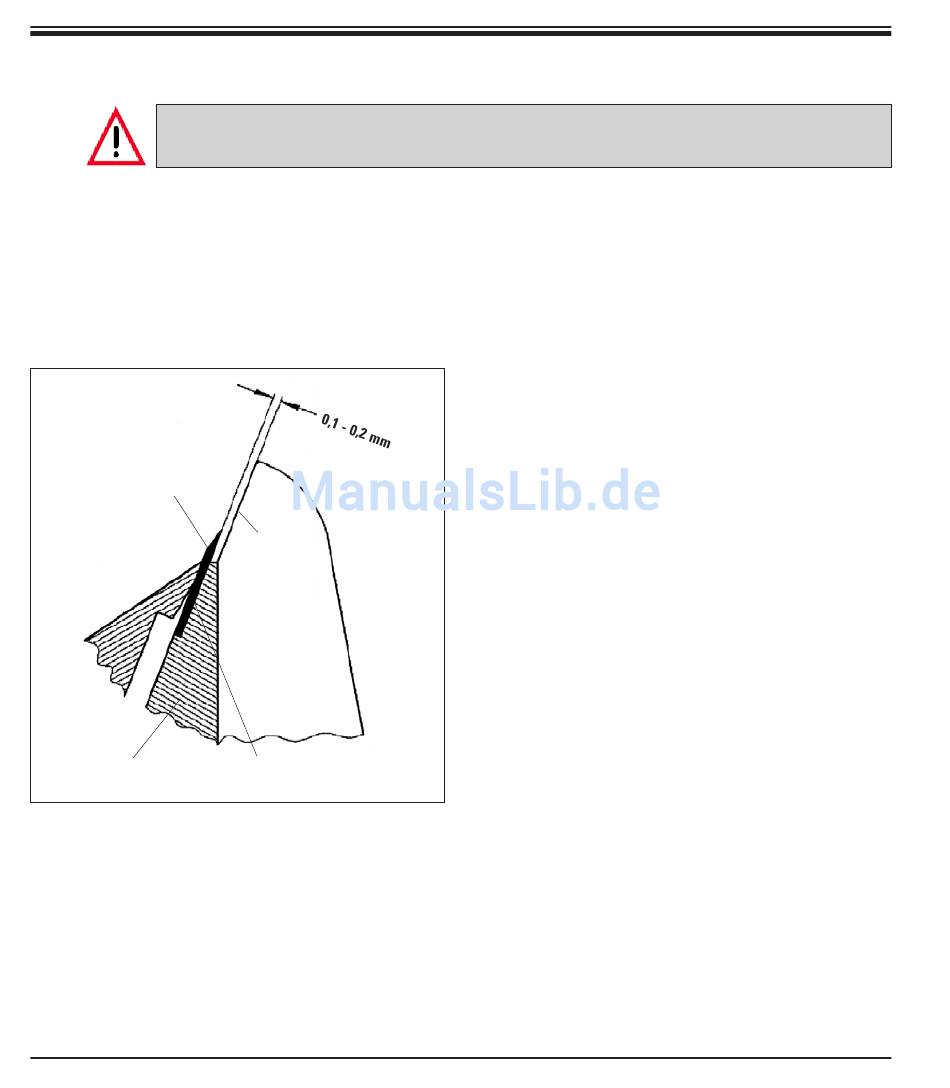

Abb. 31
Abb. 31)
• Andruckplatte (80) einsetzen und die
Schrauben (82) nur so weit fest ziehen, dass
die Andruckplatte beweglich bleibt.
• Andruckplatte mit den Stiftschrauben (83 -
siehe Abb. 31) so justieren, dass die Anlage-
fläche (84) für die Klinge (77) ca. 0,1 - 0,2 mm
höher steht, als die Grundfläche der Seiten-
backen des Messerhalters (85).
Dies ist vor allem bei Geräten wichtig, deren
Messerhalterbasis keine Lateralverschie-
bung besitzt.
• Bei der Justage darauf achten, dass die An-
druckplatte parallel zu den Seitenbacken
des Messerhalters ausgerichtet ist.
• Schrauben (82) festziehen.
