Anschneiden (Trimmen) der Probe

1

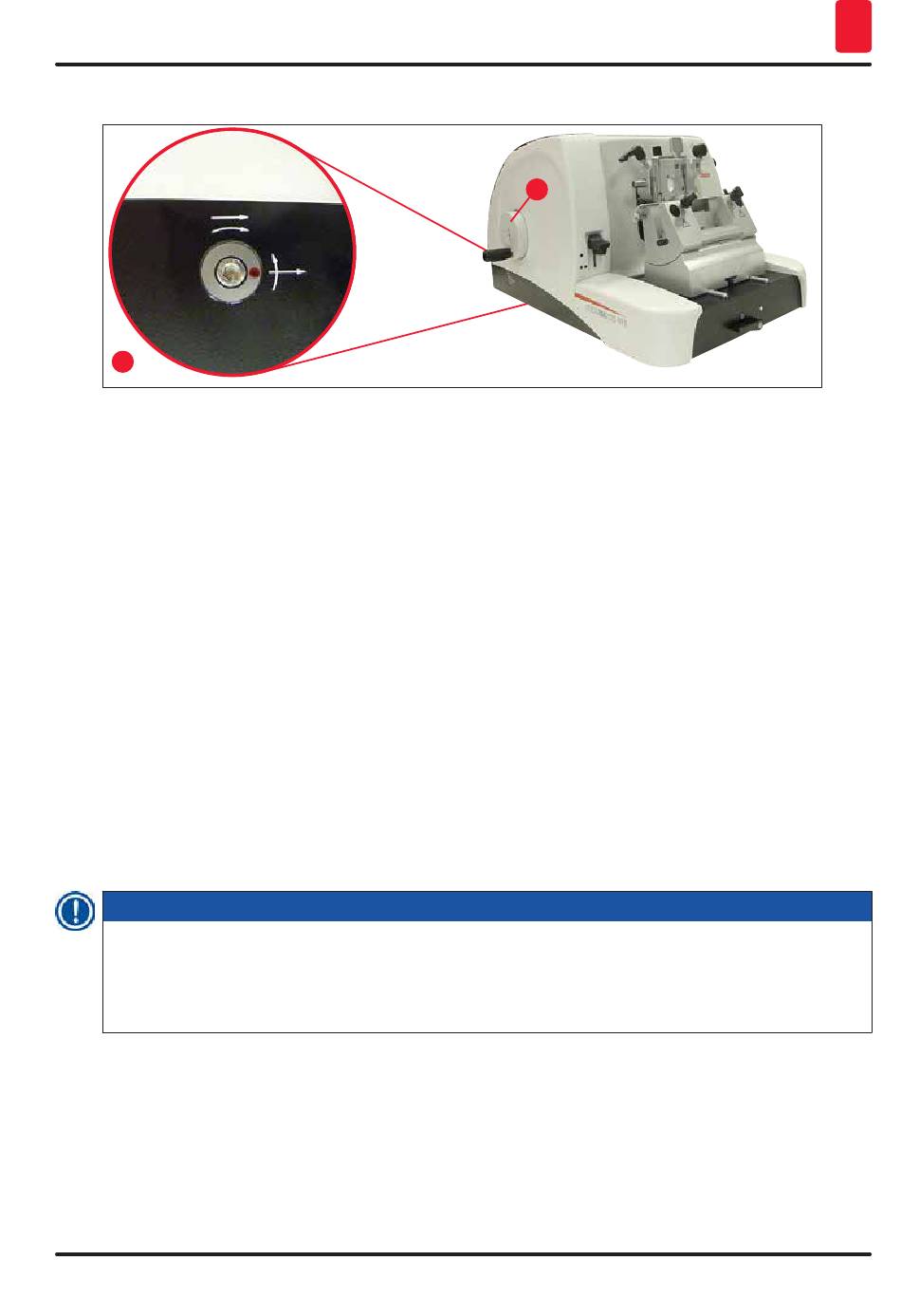

Abb. 17
(→ Abb. 17-2)
Grobtriebrad
Der Grobtrieb dient der schnellen horizontalen Objektbewegung vorwärts - zum Messer hin - und
rückwärts - vom Messer weg.
Das Gerät kann wahlweise mit Rechtslauf oder Linkslauf für das Grobtriebrad
werden.
Dazu mit einem Innensechskant-Schlüssel mit Griff, SW 4 (im Lieferumfang enthalten), die im Detailfoto
(→ Abb. 17-1) dargestellte Schraube so drehen:
1. dass der rote Punkt auf 3 Uhr steht. Das Grobtriebrad entgegen dem Uhrzeigersinn drehen
(siehe gebogener Pfeil) bedeutet Probenvorschub.
Das Grobtriebrad im Uhrzeigersinn drehen bedeutet, die Probe bewegt sich zurück (weg vom
Messer).
2. dass der rote Punkt auf 12 Uhr steht. Das Grobtriebrad im Uhrzeigersinn drehen (siehe
gebogener Pfeil) bedeutet Probenvorschub.
Das Grobtriebrad entgegen dem Uhrzeigersinn drehen bedeutet, die Probe bewegt sich zurück
(weg vom Messer).
Hinweis
Bei Erreichen der hinteren bzw. vorderen Endlage lässt sich das Grobtriebrad nur noch schwer
drehen (wenn Sie hier trotzdem weiterdrehen, wird die Drehmomentbegrenzung übersprungen -
keine Fehlfunktion!).
In der vorderen Endlage findet keine Zustellung mehr statt.
