C O LG AR E L V E NTI L ADO R

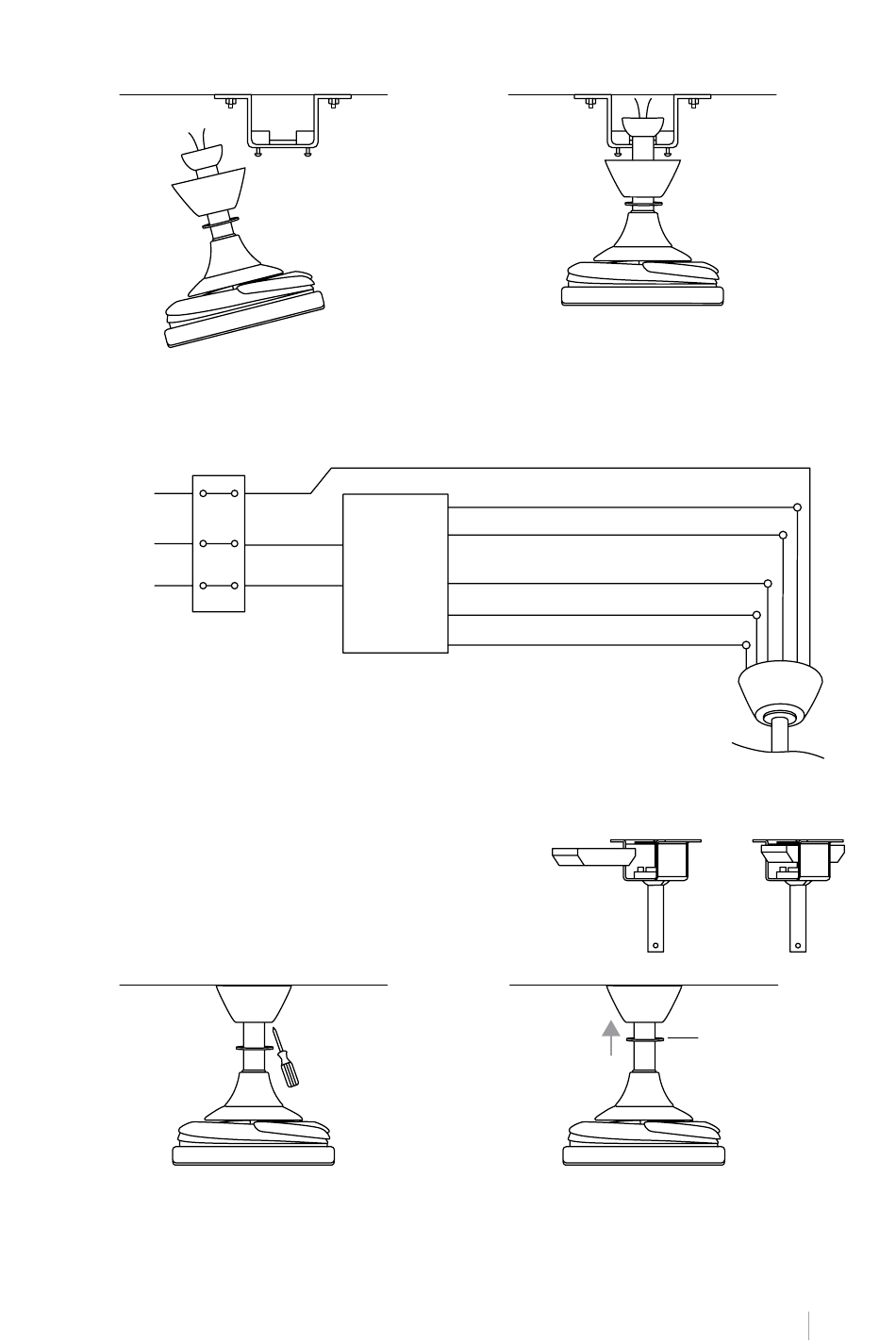

1. Coloque el tubo bajante con la bola de suspensión en el soporte de montaje, gire el conjun-
to del motor hasta que la lengüeta de verificación del soporte de montaje haya caído en la
ranura de registro de la bola de suspensión y se asiente firmemente.
Toma tierra
L
N
2. Realice la conexión entre los cables del receptor y los cables del motor del ventilador si-
guiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
3. Introduzca el controlador del mando a distancia
en el interior del soporte de montaje tal como se
muestra en la imagen.
4. Levante el florón hasta el techo para cubrir el soporte de montaje (asegúrese de que el
florón se asiente en los dos tornillos del soporte), gire el florón para asegurarse de que la
cabeza del tornillo esté en el extremo de los orificios y finalemte apriete los tornillos hasta
que quede bien sujeto. Posteriormente suba hacia arriba la cubierta decorativa imantada
para tapar los tornillos del florón.
Entrada L
(negro)
Receptor
mando a
distancia
Entrada N
(blanco)
Toma tierra (verde / amarillo)
Luz N (blanco)
Luz L (azul)
Motor DC L (amarillo)
Motor DC L (azul)
Motor DC L (blanco)
Cubierta decorativa
E SPA ÑOL
