PE NDUR AR A VE NTOINH A

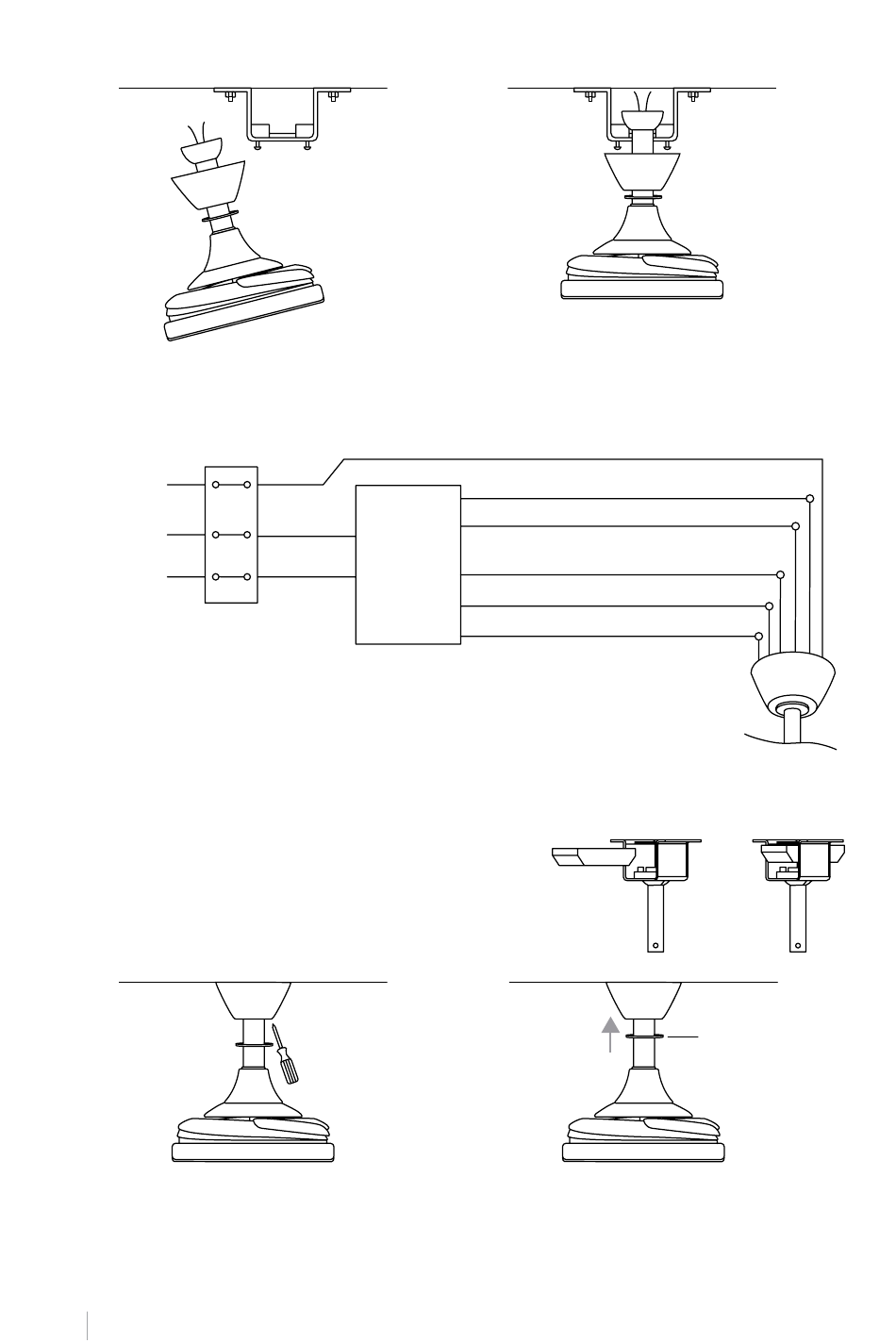

1. Colocar o tubo de descida com a esfera de suspensão no suporte de montagem, rodar o
conjunto do motor até que a patilha de verificação no suporte de montagem tenha caído na
ranhura de registo da esfera de suspensão e esteja firmemente assente.
Ligação à terra
L
N
2. Efetuar a ligação entre os fios do recetor e os fios do motor do ventilador de acordo com as
indicações de cor. Certifique-se de que a ligação está bem apertada.
3. Insira o controlador do controlo remoto no suporte
de montagem, conforme ilustrado na imagem.
4. Levante a rosácea até ao teto para cobrir o suporte de montagem (certifique-se de que a
rosácea assenta nos dois parafusos do suporte), rode a rosácea para se certificar de que
a cabeça do parafuso está na extremidade dos orifícios e, por fim, aperte os parafusos
até ficar bem presa. Em seguida, levante a tampa decorativa magnetizada para cobrir os
parafusos da roseta.
P ORTU GU Ê S
30
Entrada L
(preto)
Recetor
controlo
remoto
Entrada N
(branco)
Ligação à terra (verde / amarelo)
Luz N (branco)
Luz L (azul)
Motor DC L (amarelo)
Motor DC L (azul)
Motor DC L (branco)
Capa decorativa
