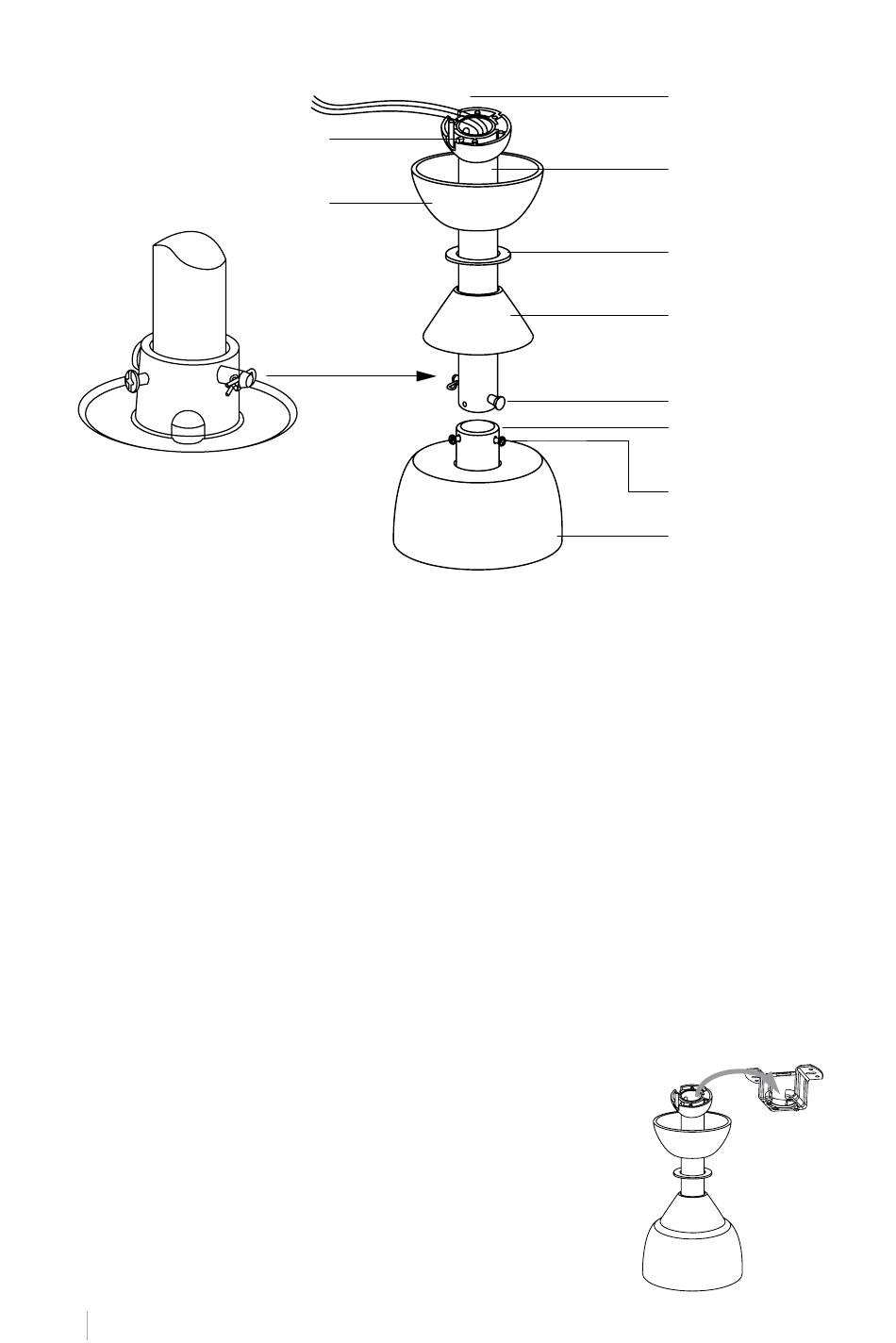

M O NTA JE D E L VE NT I L ADO R
Acoplamiento
Pasador de bloqueo
• Si quiere extender la longitud de cuelgue de su ventilador, retire la bola de la barra de
suspensión y utilice la barra adicional de extensión (incluida).
• Si quiere utilizar la barra de extensión, siga las siguientes instrucciones:.
1. Para retirar la bola de la barra de suspensión, afloje el tornillo de fijación y retire los pasadores.
2. Baje la bola y retire el pasador de bloqueo.
3. Saque la bola de la barra de suspensión e introdúzcala en la barra de suspensión más
larga (la parte superior de la barra tiene un agujero para el tornillo de fijación; utilícelo
para fijar la barra).
4. Inserte el pasador de bloqueo en el extremo de la barra de suspensión y eleve la bola.
Asegúrese de que el pasador de bloqueo está alineado con las ranuras del interior de la
bola y fije el tornillo de fijación.
Consejo: Para facilitar la introducción de los cables en la barra, coloque un poco de cinta
aislante alrededor de los cables. Esto le ayudará a mantenerlos juntos mientras los inserta
en la barra.
5. Afloje los tornillos de fijación y la arandela de la parte superior de la carcasa del motor.
Retire los pasadores de la barra (si no lo ha hecho aún). Introduzca el florón por la barra.
6. Pase los cables por la barra y tire del sobrante de los cables desde la parte superior de
la barra para ajustarlos.
7. Coloque la barra dentro de la carcasa del motor e inserte los pasadores que retiró
anteriormente. Ajuste los tornillos de fijación y las arandelas.
8. Baje el florón hacia la carcasa del motor.
C O LG AR E L V E NT IL ADOR
• Una vez montada la barra al motor del ventilador, introduzca
el acoplamiento de la bola al soporte de montaje instalado en
el techo.
E SPAÑOL
22
de la bola
Florón
Cableado
Barra
Cubierta
decorativo
Embellecedor
Perno
Adaptador
Tornillo de
fijación
Motor
