Consejo: Para facilitar la introducción de los cables en la barra, coloque un poco de cinta
aislante alrededor de los cables. Esto le ayudará a mantenerlos juntos mientras los inserta
en la barra.
5. Afloje los tornillos de fijación y la arandela de la parte superior de la carcasa del motor.
Retire los pasadores de la barra (si no lo ha hecho aún). Introduzca el florón por la barra.
6. Pase los cables por la barra y tire del sobrante de los cables desde la parte superior de
la barra para ajustarlos.
7. Coloque la barra dentro de la carcasa del motor e inserte los pasadores que retiró
anteriormente. Ajuste los tornillos de fijación y las arandelas.
8. Baje el florón hacia la carcasa del motor.

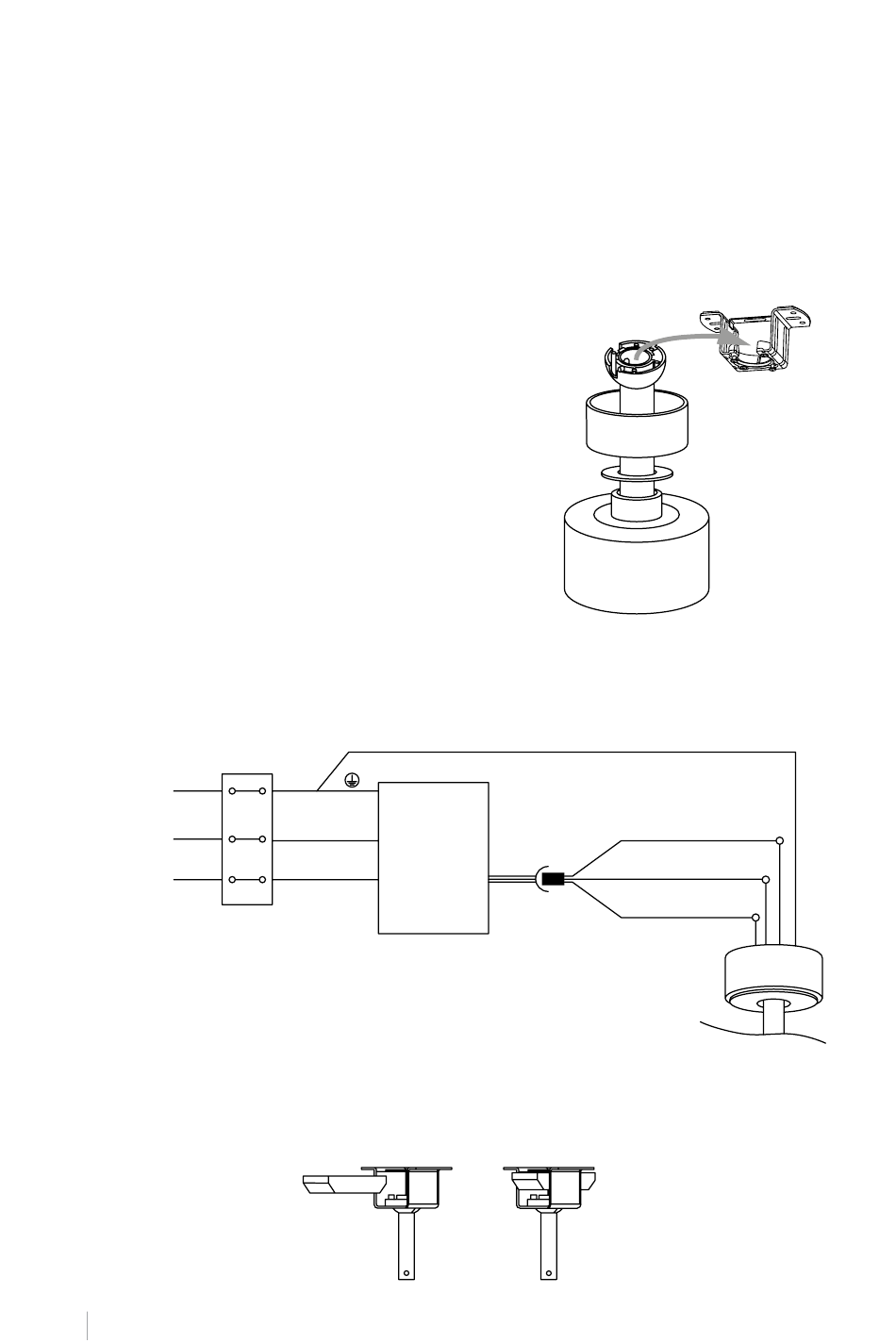

C O LG AR E L VE NT IL ADO R
• Una vez montada la barra al motor del ventilador,
introduzca el acoplamiento de la bola al soporte de
montaje instalado en el techo.
C O NE XIÓN DE L CAB LEADO
Realice la conexión entre los cables del receptor y los cables del motor del ventilador si-
guiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
CONEXIÓN DEL MANDO A DISTANCIA
Introduzca el controlador del mando a distancia en el interior del soporte de montaje tal
como se muestra en la imagen.
E SPAÑOL
22
Toma tierra (verde / amarilla)
Entrada
L (negro)
Receptor
mando a
distancia
Entrada
N (blanco)
Motor DC L (gris)
Motor DC L (rosa)
Motor DC L (rojo)
