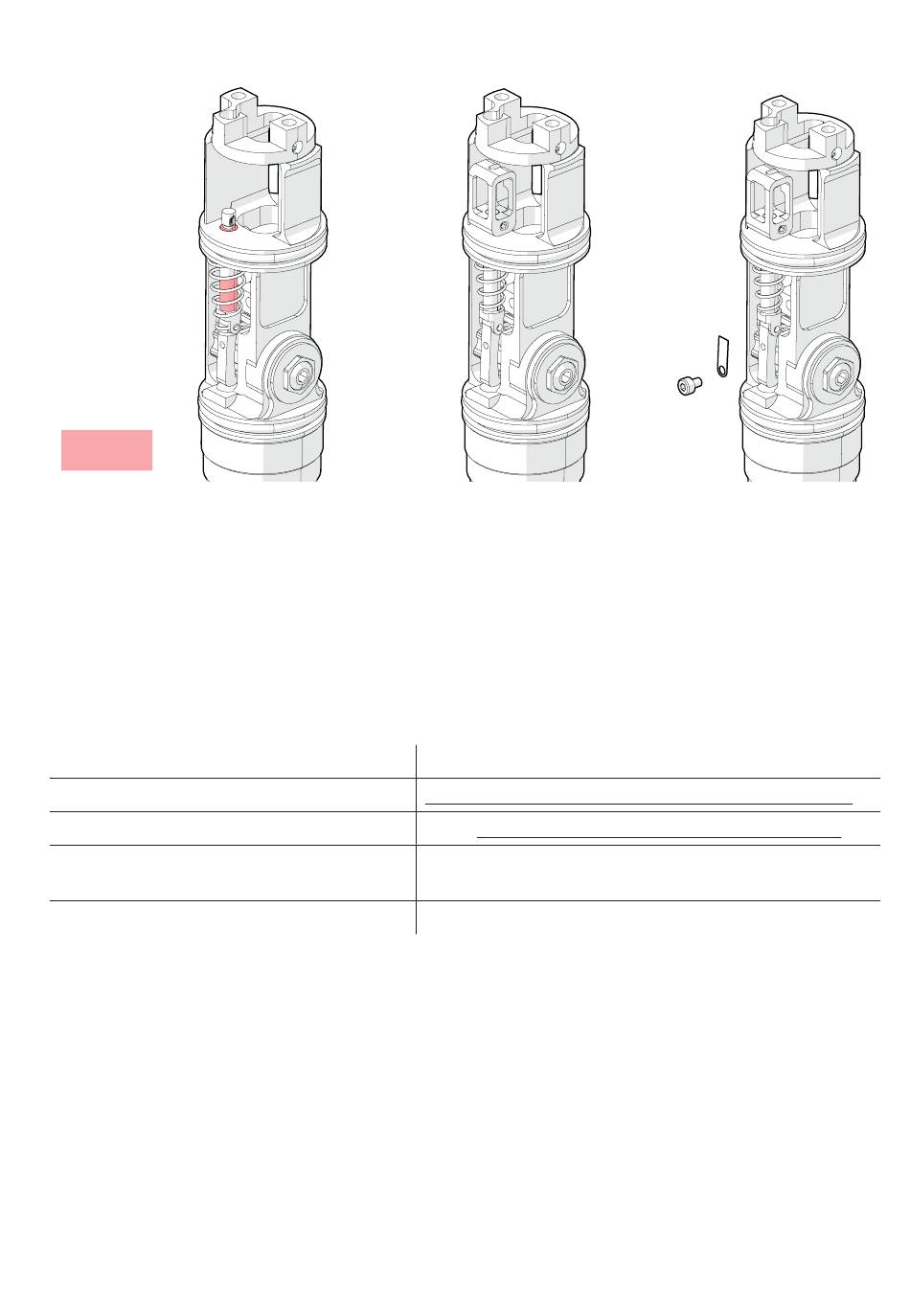

LOCKOUT-MECHANISMUS MONTIEREN
A
GREASE
1.
Stecke die Feder auf den Schaft und montiere beides [A].
2. Bringe Schraubensicherungsmittel auf der Schraube an, stecke den Zuggegenhalter auf
die Welle und ziehe die Schraube mit einem 1,5 mm Innensechskantschlüssel mit 0,2 Nm
an [B].
3. Stecke die Schraube durch das Plättchen, bringe Schraubensicherungsmittel auf der
Schraube an, schraube beides auf den Haken und ziehe die Schraube mit einem 1,5 mm
Innensechskantschlüssel mit 0,1 Nm an [C].
Abschliessende Massnahmen
Dämpfungseinheit montieren
Untere Einheit montieren
Federgabel auf den gewünschten Druck
aufpumpen
Prüfe alle Funktionen der Federgabel
30
B
Querverweis
siehe „6.2 Dämpfungseinheit warten" auf Seite 24
siehe „5.4 Untere Einheit montieren" auf Seite 17
siehe Bedienungsanleitung für Druckempfehlungen
C
