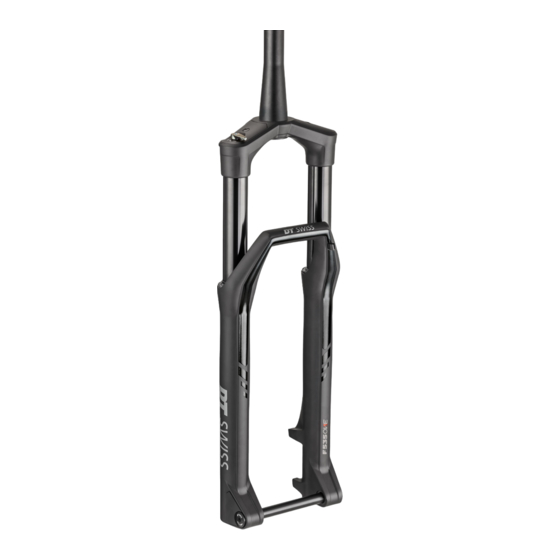

DT SWISS F 535 ONE Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für F 535 ONE:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
FORKS
F 535 ONE
APT VOLUME SPACER
USER MANUAL
V2018.08

Werbung

loading

Verwandte Anleitungen für DT SWISS F 535 ONE

Inhaltszusammenfassung für DT SWISS F 535 ONE

  • Seite 1 FORKS F 535 ONE APT VOLUME SPACER USER MANUAL V2018.08...
  • Seite 2 1. APT VOLUME SPACER HINZUFÜGEN / ENTFERNEN 1.1 ÜBERSICHT / FUNKTION Das APT System ermöglicht eine Anpassung der Progression der Federungskurve durch einfaches Hinzufügen oder Entfernen eines oder mehrerer Volumenspacern in der Luftkammer der Federgabel. Die Federgabel wird mit zwei montierten Volumenspacern ausgeliefert. Zur persönlichen Anpassung befindet sich ein weiterer Volumenspacer im Lieferumfang.

  • Seite 3: Luft Ablassen

    1.2 BENÖTIGTEWERKZEUGE UND MATERIAL Benötigte Werkzeug und Material Spezifikation Menge Artikelnummer APT ADJUSTMENT KIT F535 FWXXXXXXXXXX18795S 15 mm Sechskant Steckschlüsseleinsatz 28 mm Gabelschlüssel Drehmomentschlüssel 25 Nm 1.3 LUFT ABLASSEN 1. Befestigungsschraube der Abdeckung auf der Federseite herausdrehen. 2. Abdeckung abnehmen. 3.
  • Seite 4 5. Vorsichtig mit der Rückseite der Ventilkappe auf den Ventileinsatz drücken und Luft langsam ablassen. 6. Federgabel mit gedrücktem Ventileinsatz langsam zwei mal etwa 10 mm komprimieren und wieder auseinanderziehen. → Dadurch findet ein Ausgleich der positiven und negativen Luftkammer statt.
  • Seite 5 1.5 O-RING DES LUFTKAMMERABSCHLUSSES WECHSELN 1. O-Ring vom Luftkammerabschluss abziehen. 2. Sitz des O-Rings am Luftkammerabschluss und Gewinde des Luftkammerabschlusses reinigen und leicht fetten. 3. Neuen O-Ring leicht fetten und auf den Luftkammerabschluss aufziehen. 1.6 APT VOLUME SPACER HINZUFÜGEN / ENTFERNEN HINWEIS BESCHÄDIGUNGSGEFAHR DURCH DIE MONTAGE VON MEHR ALS DREI VOLUME SPACERN! Werden mehr als drei Volume Space montiert, kann die Federgabel nicht vollständig...
  • Seite 6 1.7 LUFTKAMMER SCHLIESSEN 1. Gewinde der Luftkammer und Gewide des Luftkammerabschlusses reinigen. 2. Gewinde und O-Ring leicht fetten. 3. Luftkammerabschluss von Hand so weit wie möglich einschrauben. 4. Luftkammerabschluss mit einem 15 mm Sechskant-Steckschlüsseleinsatz und einem Drehmomentschlüssel mit einem Drehmoment von 25 Nm anziehen. 25 Nm 1.8 GABEL AUFPUMPEN 1.
  • Seite 7 3. Abdeckung anbringen und Befestigungsschraube handfest anziehen (max. 0.2 Nm). T10 Torx max. 0.2 Nm F 535 - APT Volume Spacer...
  • Seite 8 F - 06620 Le Bar sur Loup info.fr@dtswiss.com DT SWISS (ASIA) LTD. No.5, Jingke 5th Rd., Nantun District Taichung City 408 Taiwan (R.O.C.) info.tw@dtswiss.com Subject to technical alterations, errors and misprints excepted. All rights reserved. © by DT SWISS AG www.dtswiss.com...
