STANDROHR FETTEN
1.
Bestreiche das Schaumstoffteil des Werkzeugs
FWTXXXXXXXX018638S mit Slick Honey.
2. Schiebe das Werkzeug in das Standrohr.
3. Ziehe das Werkzeug heraus und prüfe ob die Innenfläche des
Standrohr vollständig mit Fett benetzt ist.
LUFTKAMMERVERSCHLUSS MONTIEREN
1.
Fette den O-Ring des Luftkammerverschlusses leicht.
2. Schraube den Luftkammerverschluss von oben mit einem
Kassettenabzieher in das Standrohr und ziehe ihn mit 15 Nm an.
VOLUMEN SPACER MONTIEREN
1.
Fette die O-Ringe des Volumen Spacers leicht.
2. Stecke den Volumen Spacer von unten in das Standrohr, bis er
am Luftkammerverschlusses ansteht.
3. Schraube einen neuen Ventileinsatz in den
Luftkammerverschluss und ziehe ihn
mit 0,3 Nm an.

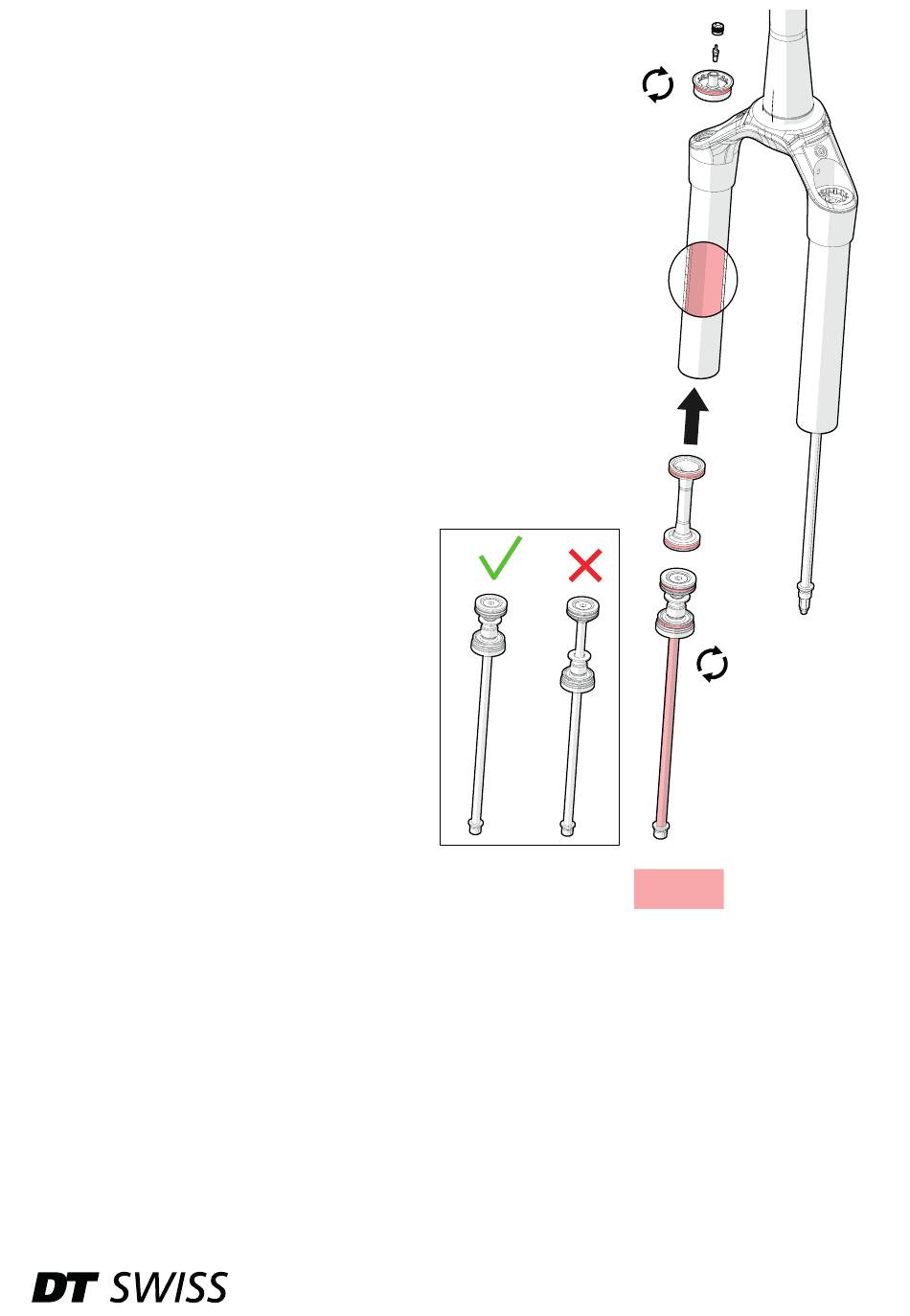

FEDEREINHEIT MONTIEREN
1.
Schiebe den Luftkammerverschluss
vollständig nach oben.
2. Fette die Kolbenstange der
Federeinheit, den Quadring auf dem
Federkolben und den O-Ring auf dem
Luftkammerverschluss.
3. Schiebe die Federeinheit von unten in
das Standrohr.
4. Ziehe die Federeinheit mit dem
Werkzeug FWTXXXXXX10024414S mit
einem Drehmoment von 20 Nm an.
F 132 - Technisches Handbuch V2025.05
15 Nm
20 Nm
GREASE
23
