LOCKOUT-MECHANISMUS DEMONTIEREN
B
A
1.

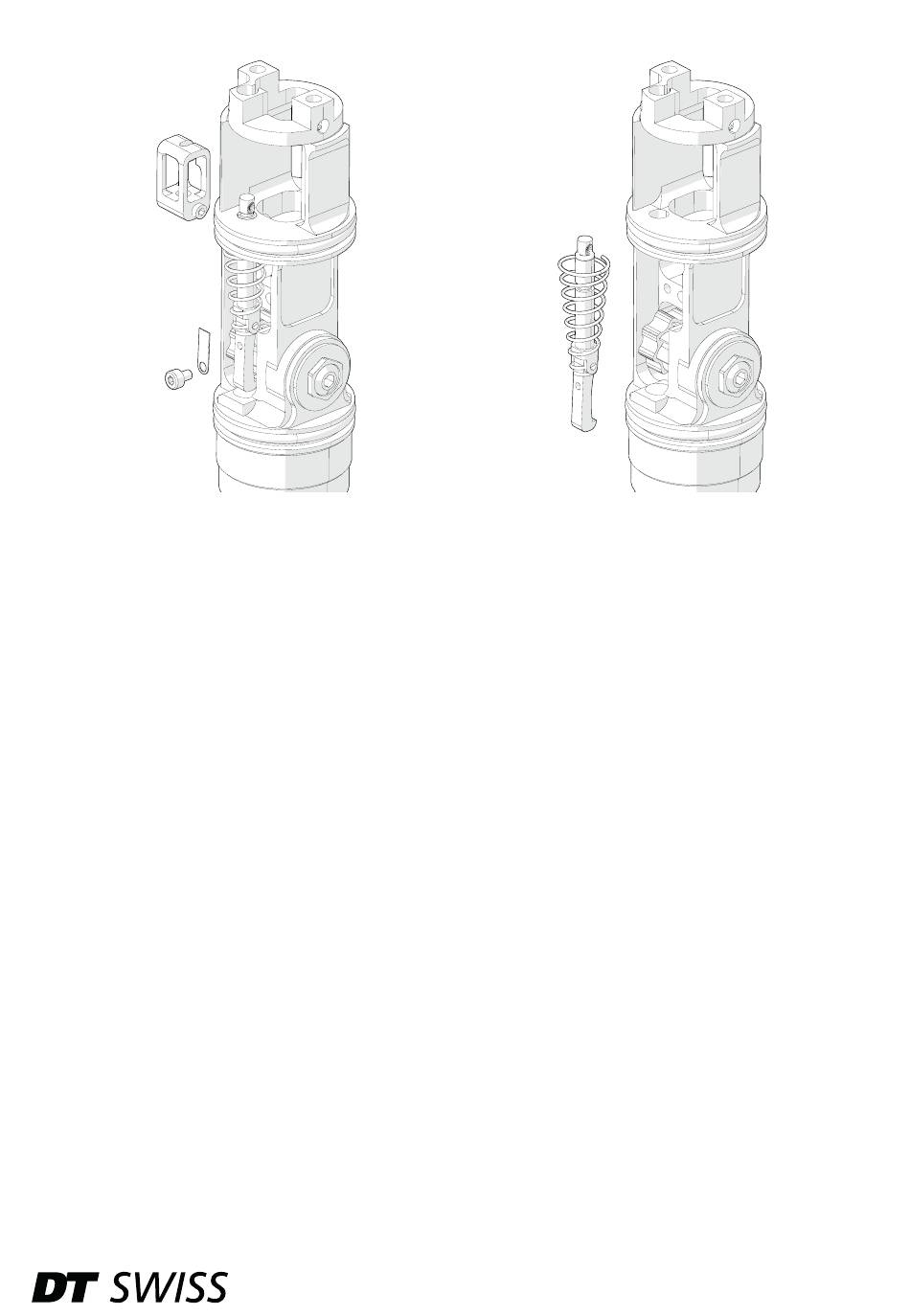

Drehe die Schraube des Federplättchens mit einem 1,5 mm Innensechskantschlüssel
heraus und nimm die Schraube und das Plättchen ab [A].
2. Drehe die Schraube des Zuggegenhalters mit einem 1,5 mm Innensechskantschlüssel
heraus und nimm den Zuggegenhalter nach oben ab [B].
3. Klappe den Haken zurück und nimm Haken und Feder ab [C].
LOCKOUT-MECHANISMUS REINIGEN UND FETTEN
1.
Reinige alle Teile.
2. Ersetze und fette den O-Ring mäßig und die restlichen Teile des Lockout Mechanismus
leicht.
C
F 132 - Technisches Handbuch V2025.05
29
