LUFTKAMMERVERSCHLUSS DEMONTIEREN
1.
Stelle sicher, dass die Federgabel druckfrei ist.
2. Schraube den Luftkammerverschluss mit
einem Kassettenabzieher heraus.
3. Entferne den O-Ring des
Luftkammerverschlusses.
4. Drehe den Ventileinsatz mit dem
Tool für Ventileinsatz aus dem
Luftkammerverschluss heraus.

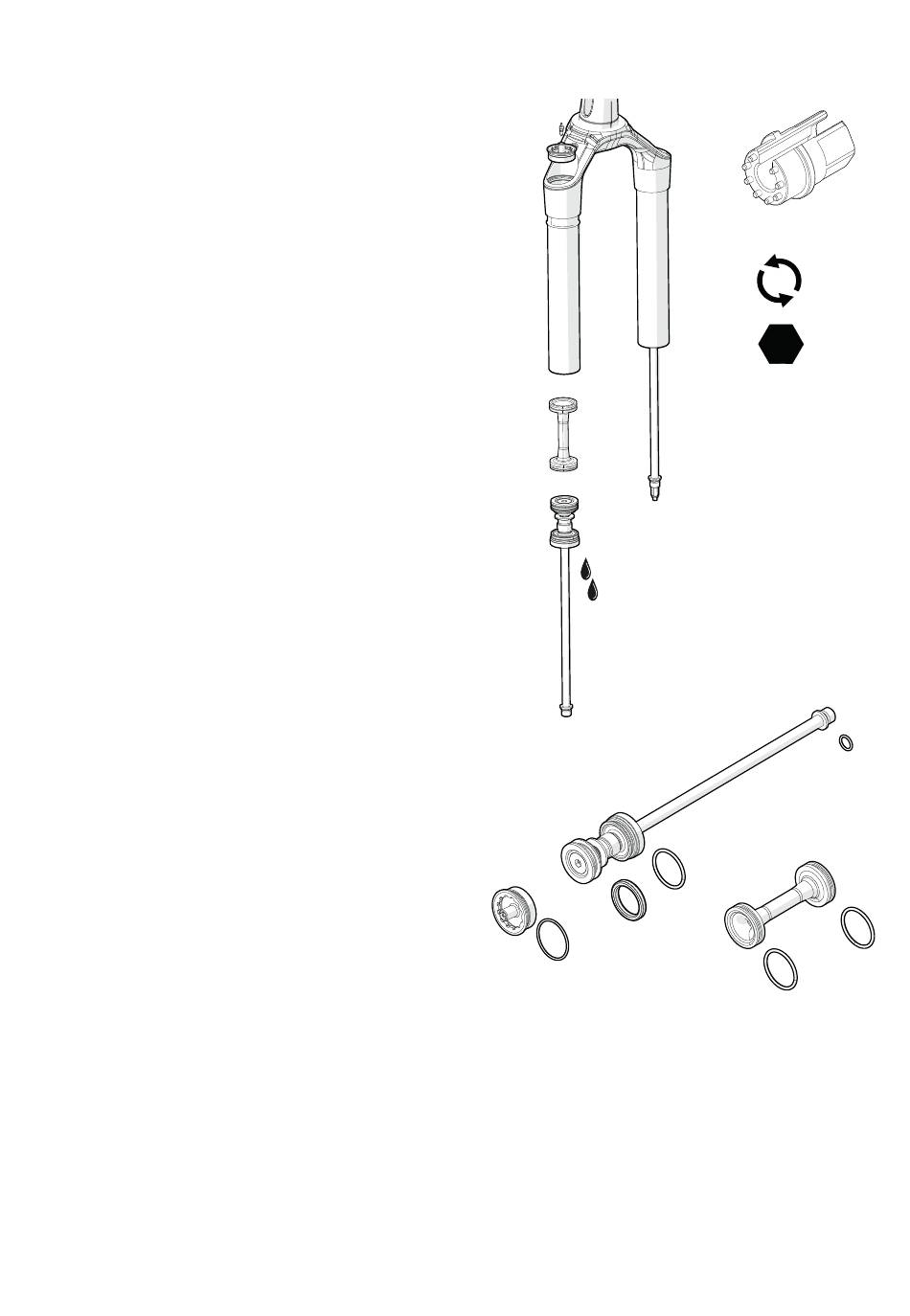

FEDEREINHEIT DEMONTIEREN
1.
Stecke das Werkzeug
FWTXXXXXX10024414S von unten auf die
Federeinheit.
2. Löse den Luftkammerabschluss durch
Drehen gegen den Uhrzeigersinn.
3. Ziehe die Federeinheit von unten aus der
oberen Einheit.
4. Entferne den Quadring des Federkolbens,
den O-Ring des Luftkammerabschlusses
und den O-Ring des Konnektors.
VOLUMEN-SPACER DEMONTIEREN
1.
Drücke den Volumen-Spacer mit einem
geeigneten Werkzeug nach unten aus dem
Standrohr. Achte darauf, das Standrohr und
den Volumen Spacer nicht zu zerkratzen.
2. Entferne beide O-Ringe vom Volumen-
Spacer.
O-RINGE / QUADRING TAUSCHEN
1.
Reinige die gesamte Federeinheit,
die Innenseite der oberen Einheit,
den Volumen-Spacer und den
Luftkammerverschluss.
2. Fette den Quadring, die Kolbenstange und
die Sitze der O-Ringe und des Quadrings.
3. Bringe einen neuen Quadring auf dem
Federkolben, einen neuen O-Ring auf dem
Luftkammerabschluss, einen neuen O-Ring
auf dem Konnektor, einen neuen O-Ring auf dem Luftkammerverschluss und zwei neue
O-Ringe auf dem Volumen-Spacer an.
22
FWTXXXXXX10024414S
27 mm
