HINWEISE ZU DIESEM DOKUMENT
► Wenn ein Verweisdokument fehlt, Kon-
takt mit dem Kundendienst
Kundendienst und Service", S. 71)
nehmen
1.3
Produktidentifikation und
Typenschild
Neben dem Typenschild sind die Artikel-
nummer und die Seriennummer im Achs-
körper eingraviert. Dies dient zur Identifika-
tion der Achse bei Verlust bzw. unzurei-
chender Lesbarkeit des Typenschildes.
Zur Produktidentifikation der KRONE
Trailer Achse sind das Typenschild und die
Gravur an der folgender Stelle ange-
bracht:

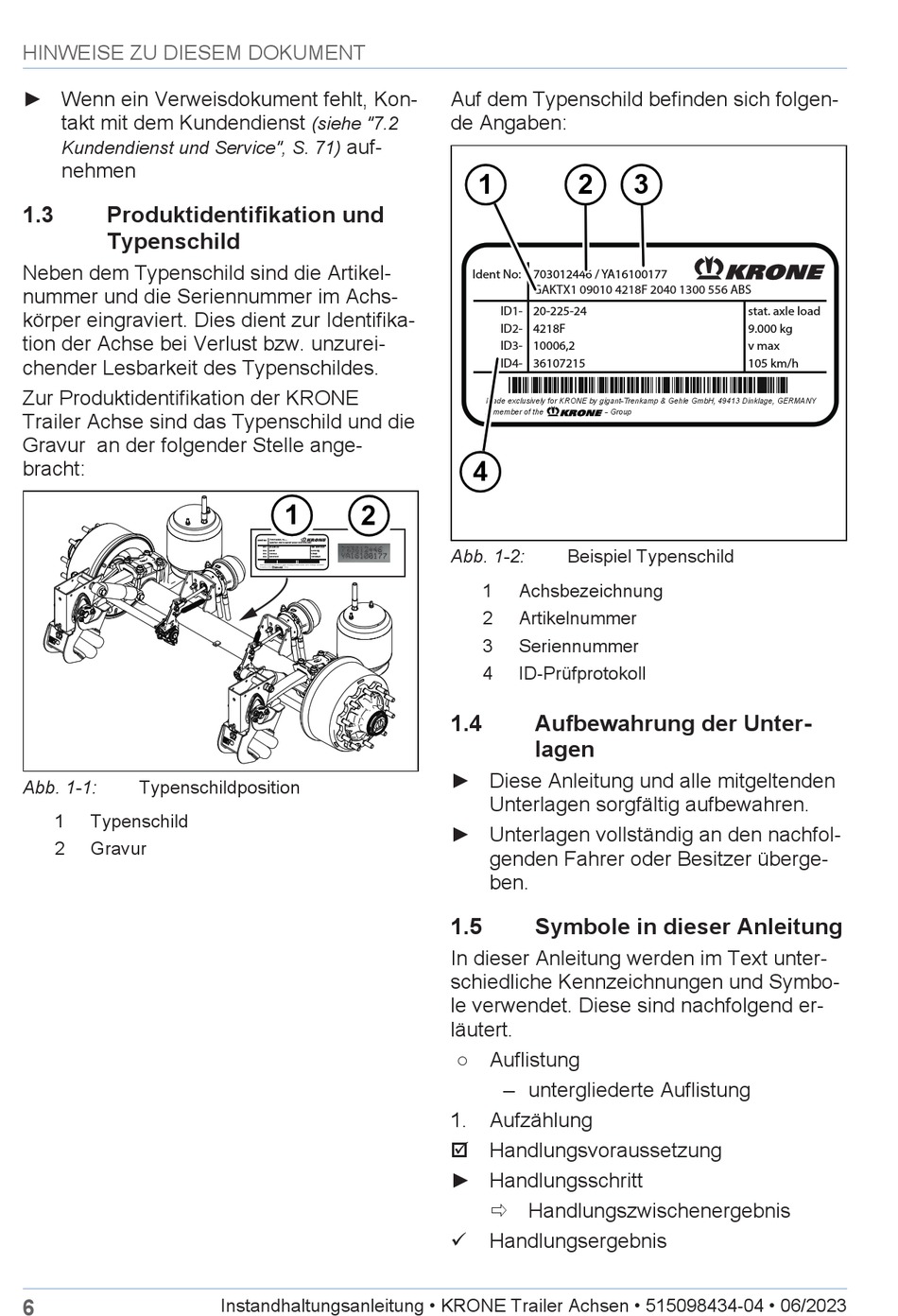

Abb. 1-1:
Typenschildposition
1
Typenschild
2
Gravur
6
(siehe "7.2
auf-
1
2
Ident No:
703012446 / YA16100177
GAKTX1 09010 4218F 2040 1300 556 ABS
ID1-
20-225-24
stat. axle load
ID2-
4218F
9.000 kg
10006,2
ID3-
v max
ID4-
36107215
105 km/h
Made exclusively for KRONE by gigant-Trenkamp & Gehle GmbH, 49413 Dinklage, GERMANY
A member of the
- Group
Instandhaltungsanleitung • KRONE Trailer Achsen • 515098434-04 • 06/2023
Auf dem Typenschild befinden sich folgen-
de Angaben:
1
2
Ident No: 703012446 / YA16100177
GAKTX1 09010 4218F 2040 1300 556 ABS
ID1-
20-225-24
ID2-
4218F
ID3-
10006,2
ID4-
36107215
Made exclusively for KRONE by gigant-Trenkamp & Gehle GmbH, 49413 Dinklage, GERMANY
A member of the
- Group
4
Abb. 1-2:
Beispiel Typenschild
1
Achsbezeichnung
2
Artikelnummer
3
Seriennummer
4
ID-Prüfprotokoll
1.4
Aufbewahrung der Unter-
lagen
► Diese Anleitung und alle mitgeltenden
Unterlagen sorgfältig aufbewahren.
► Unterlagen vollständig an den nachfol-
genden Fahrer oder Besitzer überge-
ben.
1.5
Symbole in dieser Anleitung
In dieser Anleitung werden im Text unter-
schiedliche Kennzeichnungen und Symbo-
le verwendet. Diese sind nachfolgend er-
läutert.
○ Auflistung
– untergliederte Auflistung
1.
Aufzählung
þ Handlungsvoraussetzung
► Handlungsschritt
ð Handlungszwischenergebnis
ü
Handlungsergebnis
3
stat. axle load
9.000 kg
v max
105 km/h
