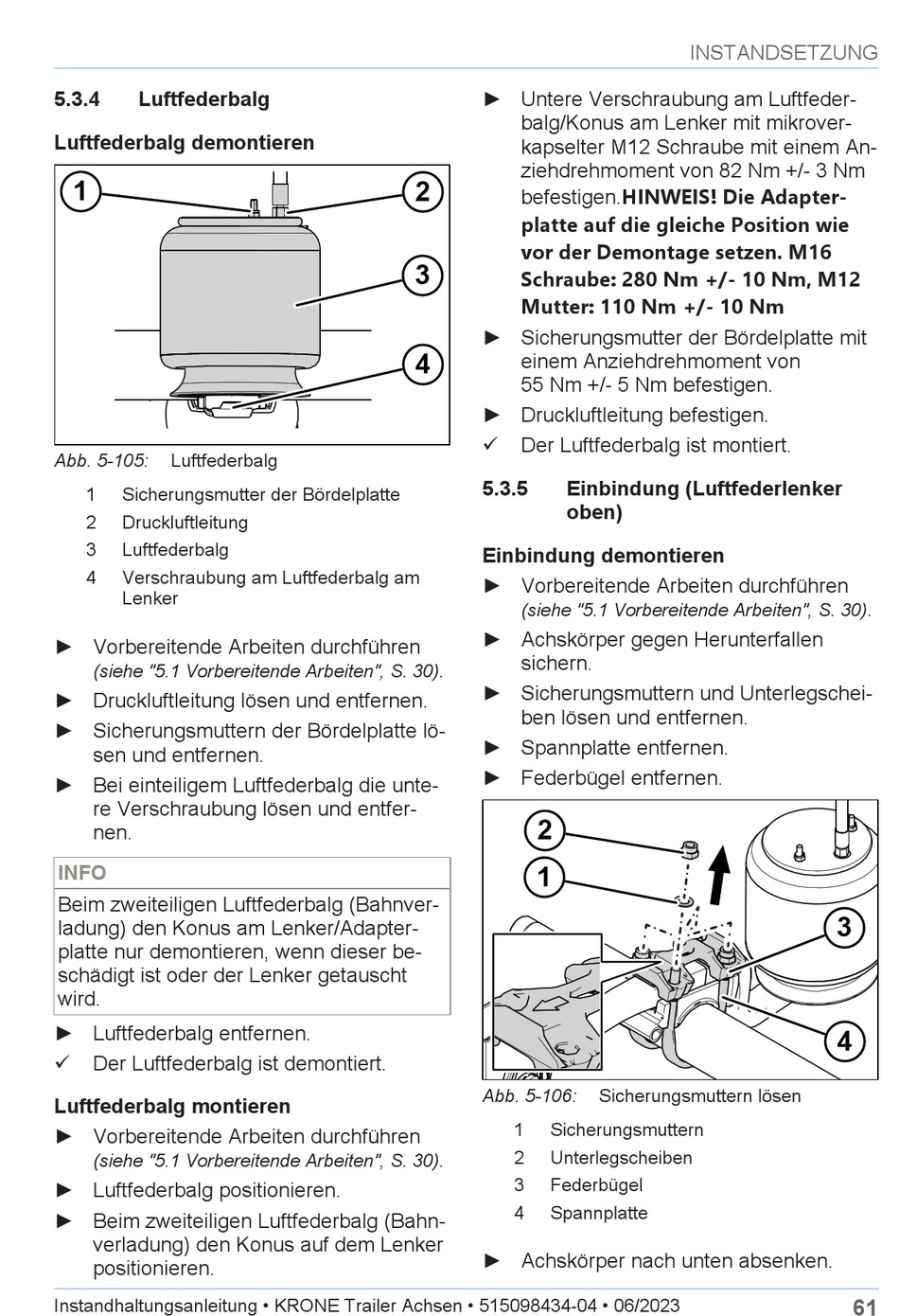

5.3.4
Luftfederbalg
Luftfederbalg demontieren
1
Abb. 5-105:
Luftfederbalg
1
Sicherungsmutter der Bördelplatte
2
Druckluftleitung
3
Luftfederbalg
4
Verschraubung am Luftfederbalg am
Lenker
► Vorbereitende Arbeiten durchführen
(siehe "5.1 Vorbereitende Arbeiten", S. 30)
► Druckluftleitung lösen und entfernen.
► Sicherungsmuttern der Bördelplatte lö-
sen und entfernen.
► Bei einteiligem Luftfederbalg die unte-
re Verschraubung lösen und entfer-
nen.
INFO
Beim zweiteiligen Luftfederbalg (Bahnver-
ladung) den Konus am Lenker/Adapter-
platte nur demontieren, wenn dieser be-
schädigt ist oder der Lenker getauscht
wird.
► Luftfederbalg entfernen.
ü
Der Luftfederbalg ist demontiert.
Luftfederbalg montieren
► Vorbereitende Arbeiten durchführen
(siehe "5.1 Vorbereitende Arbeiten", S. 30)
► Luftfederbalg positionieren.
► Beim zweiteiligen Luftfederbalg (Bahn-
verladung) den Konus auf dem Lenker
positionieren.
Instandhaltungsanleitung • KRONE Trailer Achsen • 515098434-04 • 06/2023
► Untere Verschraubung am Luftfeder-
balg/Konus am Lenker mit mikrover-
kapselter M12 Schraube mit einem An-
ziehdrehmoment von 82 Nm +/- 3 Nm
2
befestigen.HINWEIS! Die Adapter-
platte auf die gleiche Position wie
vor der Demontage setzen. M16
3
Schraube: 280 Nm +/- 10 Nm, M12
Mutter: 110 Nm +/- 10 Nm
► Sicherungsmutter der Bördelplatte mit
einem Anziehdrehmoment von
4
55 Nm +/- 5 Nm befestigen.
► Druckluftleitung befestigen.
ü
Der Luftfederbalg ist montiert.
5.3.5
Einbindung (Luftfederlenker
oben)
Einbindung demontieren
► Vorbereitende Arbeiten durchführen
(siehe "5.1 Vorbereitende Arbeiten", S. 30)
► Achskörper gegen Herunterfallen
sichern.
.
► Sicherungsmuttern und Unterlegschei-
ben lösen und entfernen.
► Spannplatte entfernen.
► Federbügel entfernen.
2
1
Abb. 5-106:
1
Sicherungsmuttern
2
Unterlegscheiben
.
3
Federbügel
4
Spannplatte
► Achskörper nach unten absenken.
INSTANDSETZUNG
Sicherungsmuttern lösen
.
3
4
61
