Übersicht KRONE
Trailer Achse
3.1
Bauteile
3.1.1
Achskörper
Die KRONE Trailer Achse ist mit einem
Achskörper ausgestattet. Der Achskörper
dient zur Kraftübertragung und verbindet
alle weiteren Komponenten der KRONE
Trailer Achse.
1
5

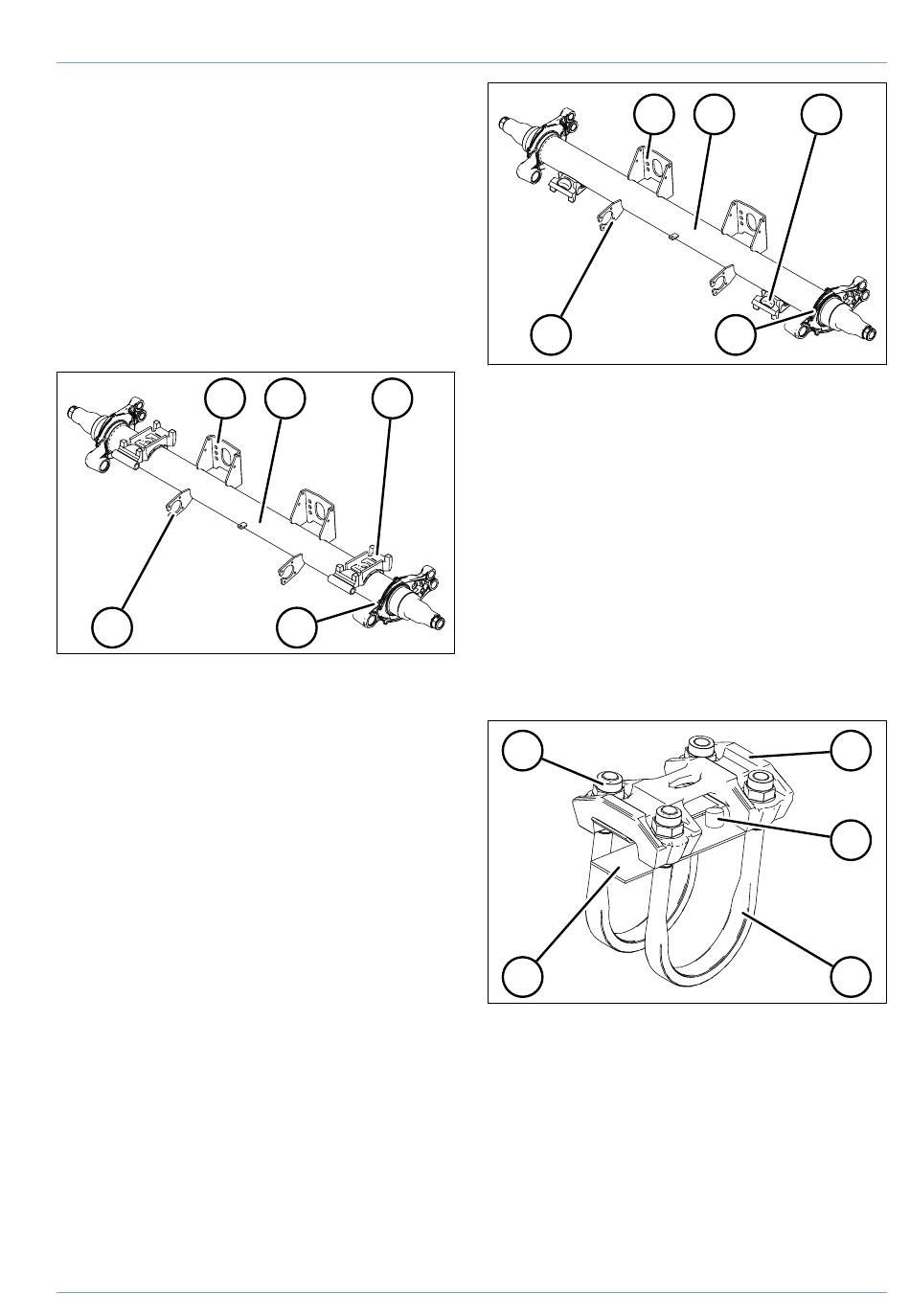

Abb. 3-1:
Bauteile des Achskörpers (Luftfe-
derlenker oben)
1
Bremszylinderträger
2
Achskörper
3
Achsplatte
4
Bremsträger
5
Halterung Sphärisches Nockenlager
Instandhaltungsanleitung • KRONE Trailer Achsen • 515098434-04 • 06/2023
2
3
4
ÜBERSICHT KRONE TRAILER ACHSE
1
5
Abb. 3-2:
Bauteile des Achskörpers (Luftfe-
derlenker unten)
1
Bremszylinderträger
2
Achskörper
3
Achsplatte
4
Bremsträger
5
Halterung Sphärisches Nockenlager
3.1.2
Einbindung
Die KRONE Trailer Achse ist mit einer Ein-
bindung ausgestattet. Die Einbindung ver-
bindet den Achskörper und die Luft-
federung.
1
5
Abb. 3-3:
Bauteile der Einbindung (Luftfe-
derlenker oben)
1
Sicherungsmutter/Unterlegscheiben
2
Spannplatte
3
Herzbolzen
4
Federbügel
5
Zwischenlage
2
3
4
2
3
4
11
