ÜBERSICHT KRONE TRAILER ACHSE
1
2
3

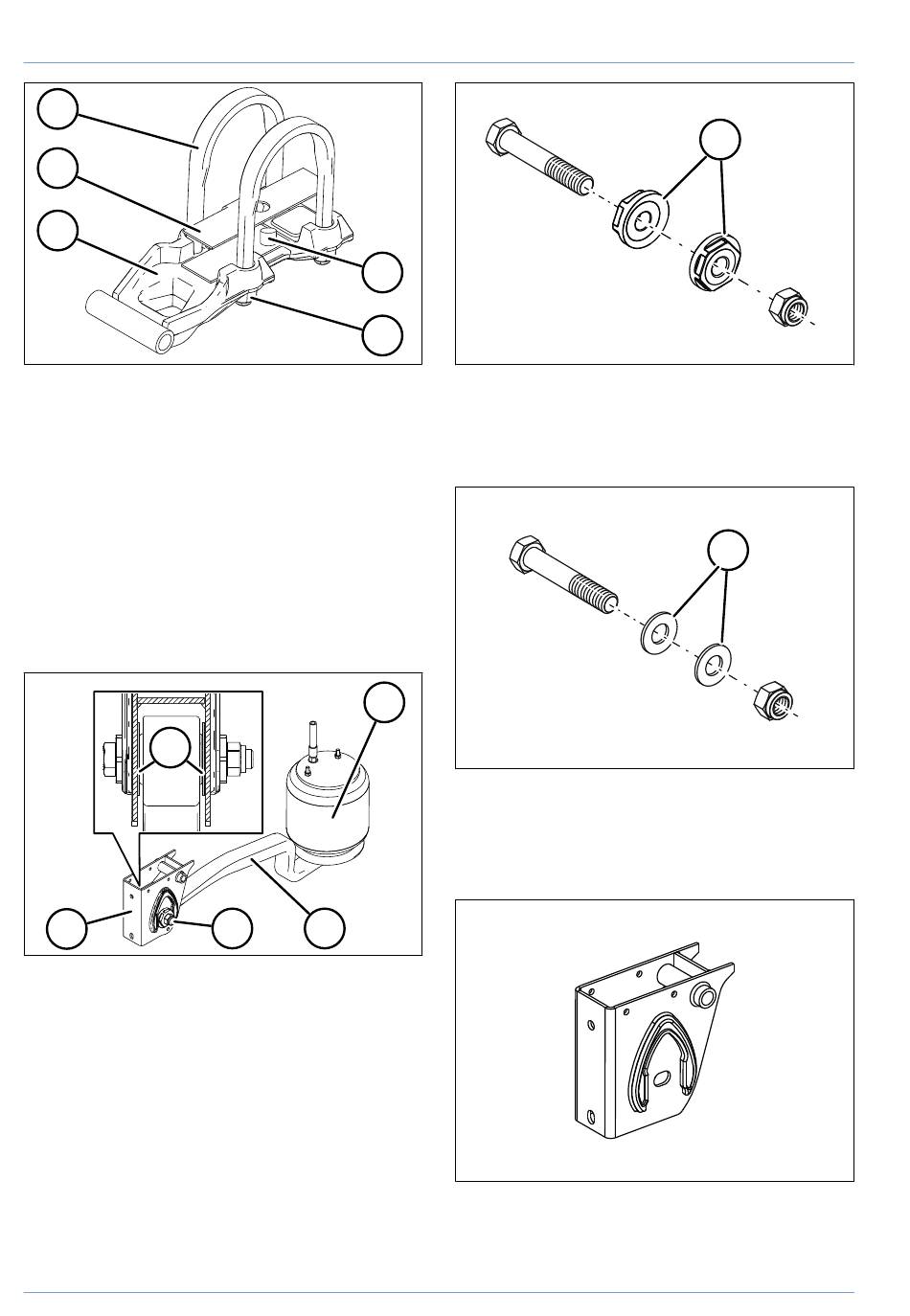

Abb. 3-4:
Bauteile der Einbindung (Luftfe-
derlenker unten)
1
Federbügel
2
Zwischenlage
3
Spannplatte
4
Sicherungsmutter/Unterlegscheiben
5
Herzbolzen
3.1.3
Luftfederung
Die KRONE Trailer Achse ist mit einer Luft-
federung ausgestattet.
1
5
Abb. 3-5:
Bauteile der Luftfederung
1
Anlaufscheiben
2
Luftfederbalg
3
Luftfederlenker
4
Lenkerverschraubung
5
Luftfederbock
12
5
4
2
4
3
Instandhaltungsanleitung • KRONE Trailer Achsen • 515098434-04 • 06/2023
Abb. 3-6:
Lenkerverschraubung mit Exzen-
termuttern
Generation 1
1
Exzentermuttern
Abb. 3-7:
Lenkerverschraubung mit Schei-
ben
Generation 2
1
Scheiben
Abb. 3-8:
Luftfederbock
Generation 1
1
1
