Obsługa i ustawienia
Mocowanie do urządzenia nośnego
5.2

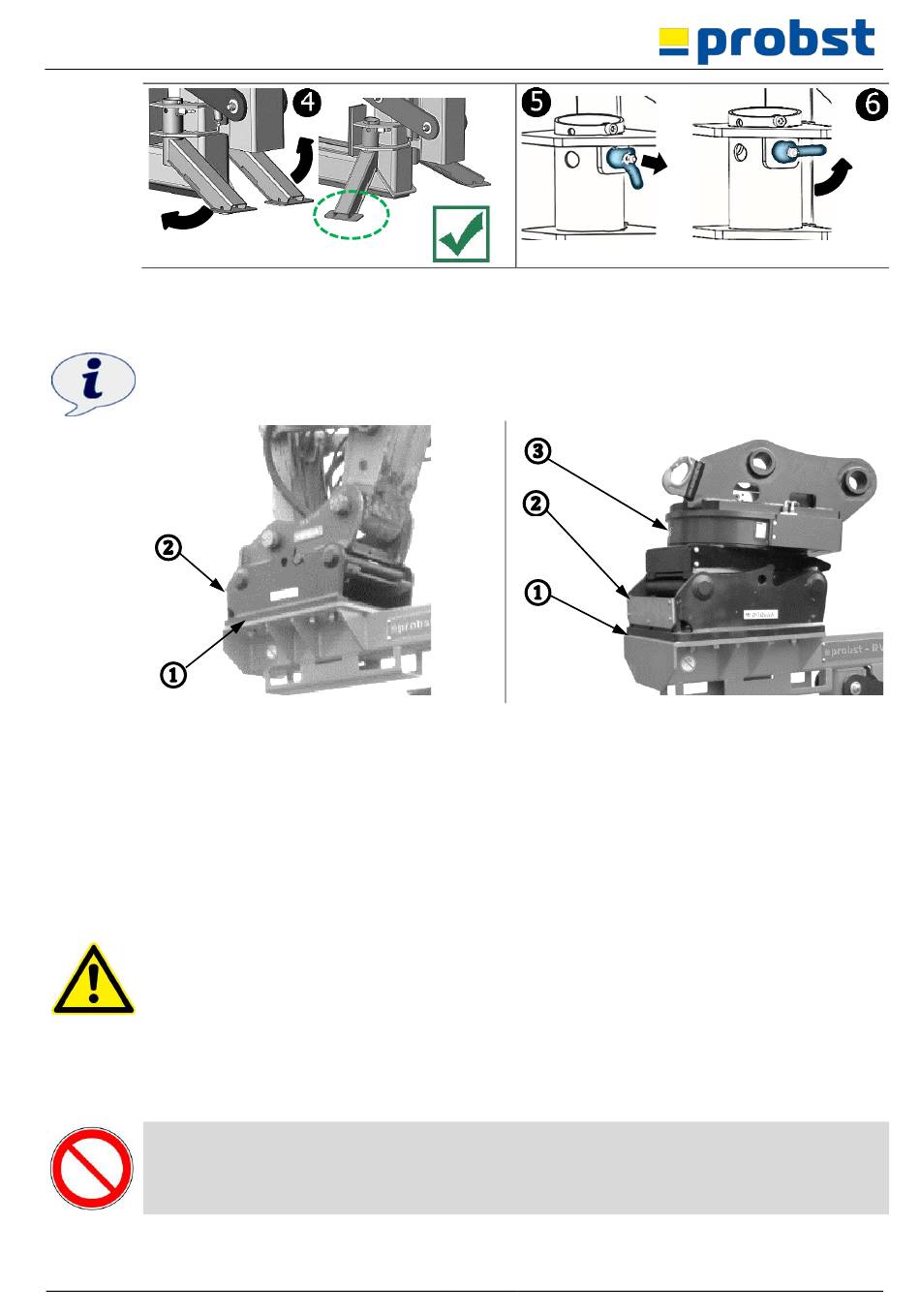

Płyta kołnierzowa ① na urządzeniu (RVD-4.5-ECO) umożliwia zamocowanie systemu szybkiej
wymiany ② na urządzeniu nośnym (np. koparce), a także rozbudowę rotatorów hydraulicznych ③
(takich jak rotatory lub rotatory przechylne).
②
①
Działanie
5.3
•
Urządzenie (RVD-4.5-ECO) jest mocowane do urządzenia nośnego (np. koparki) za pomocą
systemu szybkiego zwalniania.
•
Nieobciążone urządzenie jest podnoszone na ok. 20 cm, a obie podpory muszą być odchylone do
wewnątrz (rys. 2).
•
W przypadku rozładunku (lub załadunku), np. z ciężarówki, trzpień można również wsunąć od góry
rury (rys. 1).
•
Urządzenie jest teraz wkładane do poziomej rury żelbetowej do oporu (rys. 2).
Rura żelbetowa musi leżeć na równym podłożu i w razie potrzeby musi być zabezpieczona przed
stoczeniem się. W przeciwnym razie istnieje ryzyko wypadku!
•
Rurę żelbetową można teraz powoli podnieść i przetransportować poziomo do miejsca instalacji
(rys. 3). W żadnym wypadku nie wolno przechylać otworu rury w dół - ryzyko wypadku!
•
Pochylenie rury żelbetowej w punkcie instalacji jest dozwolone tylko w przypadku instalacji
bezpośredniej. Maksymalny kąt nachylenia wynosi 50°. → Rys. 4
•
Gdy tylko rura żelbetowa zostanie zainstalowana, opuść lekko urządzenie ① (aż trzpień
przestanie stykać się z rurą żelbetową), a następnie powoli wyciągnij je z rury żelbetowej ②. →
Rys. 8
Surowo zabrania się przebywania osób bezpośrednio w miejscu układania lub podczas
montażu (np. w wykopie) rury żelbetowej (patrz rys. 5). → ZAGROŻENIE ŻYCIA!
44000184
Rys. 7
Rys. 1
13 / 18
Rys. 8
③
②
①
Rys. 2
