Instalacja
4 Instalacja
Montaż
4.1

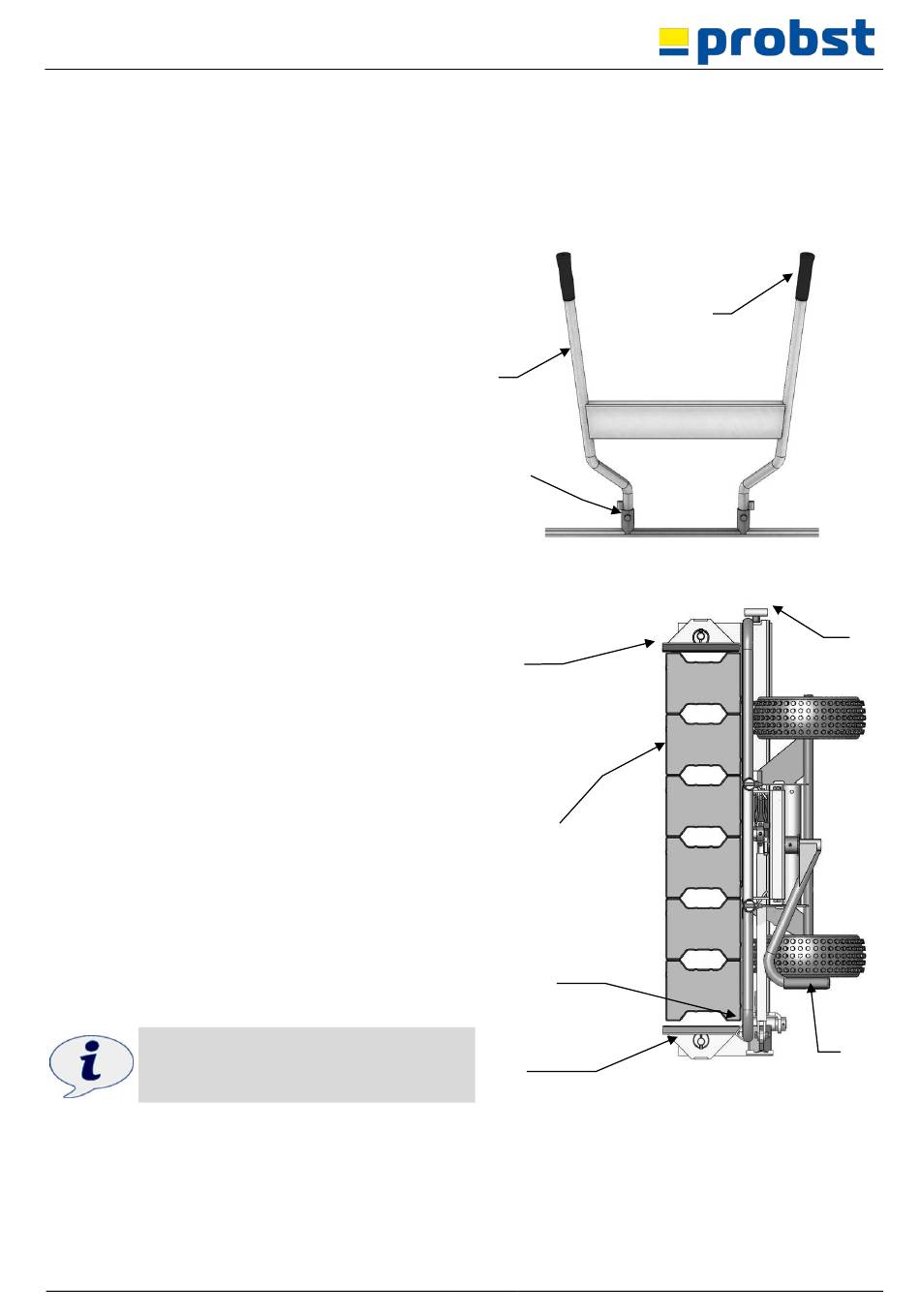

Wózek do transportu bloków kompozytowych VTK-V jest dostarczany wstępnie zmontowany, należy jedynie
zamontować uchwyty prowadzące w następujący sposób:
•
Włóż uchwyty (1) do rur stojących (11), a następnie
zabezpiecz je dołączonymi śrubami.
Dostosowanie do chwytanego materiału
4.2
•
Przesuń dźwignię zaciskową (5) w lewo (jak
pokazano)
➔ Lewa szczęka (13) znajduje się w pozycji otwartej.
•
Zbliż urządzenie VTK-V do chwytanego materiału,
upewniając się, że chwytany materiał styka się z
ogranicznikiem (4).
•
Przekręć śrubę regulacyjną (10) zgodnie z ruchem
wskazówek zegara, aż prawa szczęka (12) oprze się
luźno o chwytany materiał.
•
Przekręć śrubę regulacyjną (10) o dwa do trzech
obrotów w kierunku przeciwnym do ruchu wskazówek
zegara.
•
Przekręć dźwignię zaciskową (5) w prawo do oporu.➔
Lewa szczęka (13) styka się z chwytanym materiałem
i zaciska go.
Jeśli do uruchomienia dźwigni zaciskowej (5) wymagana
jest zbyt duża siła lub materiał chwytany nie jest
prawidłowo zaciśnięty, należy ponownie przeprowadzić
procedurę regulacji i odpowiednio wyregulować śrubę
regulacyjną (10).
Jeśli obciążenie dźwigni jest zbyt duże,
może dojść do odkształcenia materiału.
51100015
1
11
12
Chwyć towary
4
13
9 / 17
1
1
0
5
PL
