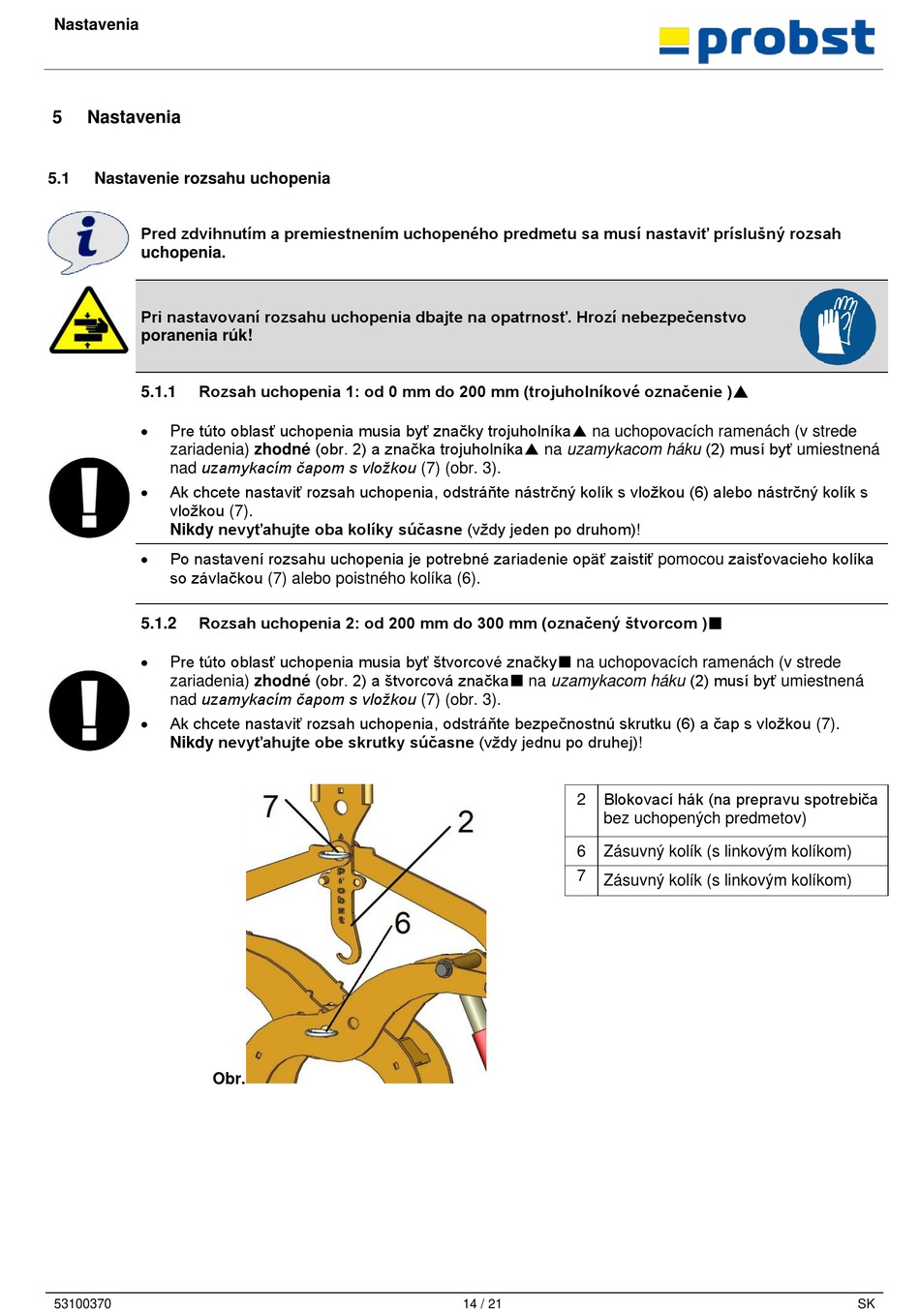

Nastavenia
5
Nastavenia
5.1
Nastavenie rozsahu uchopenia
Pred zdvihnutím a premiestnením uchopeného predmetu sa musí nastaviť príslušný rozsah
uchopenia.
Pri nastavovaní rozsahu uchopenia dbajte na opatrnosť. Hrozí nebezpečenstvo
poranenia rúk!
Rozsah uchopenia 1: od 0 mm do 200 mm (trojuholníkové označenie )
5.1.1
Pre túto oblasť uchopenia musia byť značky trojuholníka na uchopovacích ramenách (v strede
zariadenia) zhodné (obr. 2) a značka trojuholníka na uzamykacom háku (2) musí byť umiestnená
nad uzamykacím čapom s vložkou (7) (obr. 3).
Ak chcete nastaviť rozsah uchopenia, odstráňte nástrčný kolík s vložkou (6) alebo nástrčný kolík s
vložkou (7).
Nikdy nevyťahujte oba kolíky súčasne (vždy jeden po druhom)!
Po nastavení rozsahu uchopenia je potrebné zariadenie opäť zaistiť pomocou zaisťovacieho kolíka
so závlačkou (7) alebo poistného kolíka (6).
Rozsah uchopenia 2: od 200 mm do 300 mm (označený štvorcom )
5.1.2
Pre túto oblasť uchopenia musia byť štvorcové značky na uchopovacích ramenách (v strede
zariadenia) zhodné (obr. 2) a štvorcová značka na uzamykacom háku (2) musí byť umiestnená
nad uzamykacím čapom s vložkou (7) (obr. 3).
Ak chcete nastaviť rozsah uchopenia, odstráňte bezpečnostnú skrutku (6) a čap s vložkou (7).
Nikdy nevyťahujte obe skrutky súčasne (vždy jednu po druhej)!

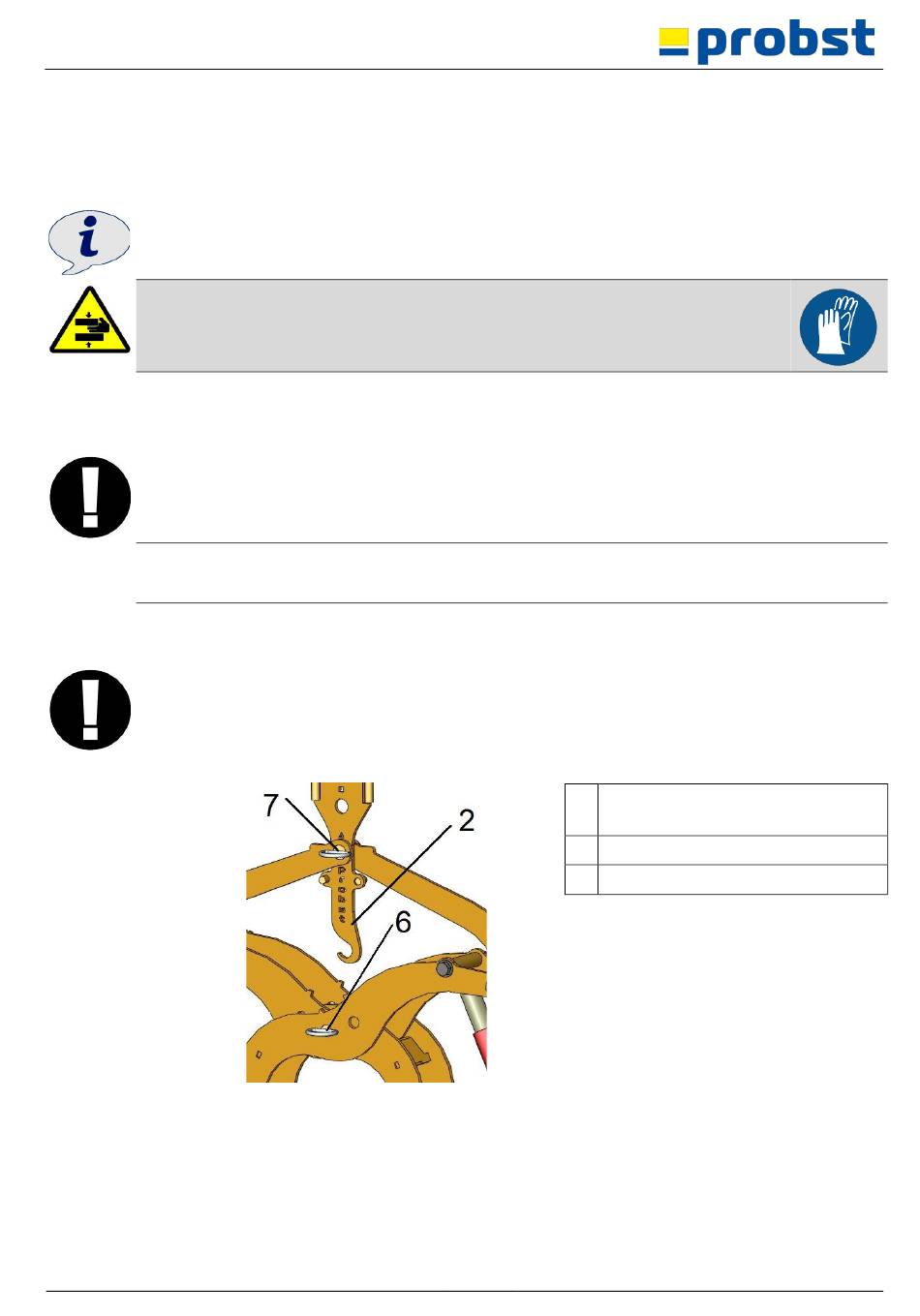

Obr.
53100370
Blokovací hák (na prepravu spotrebiča
2
bez uchopených predmetov)
6
Zásuvný kolík (s linkovým kolíkom)
7
Zásuvný kolík (s linkovým kolíkom)
14 / 21
SK
