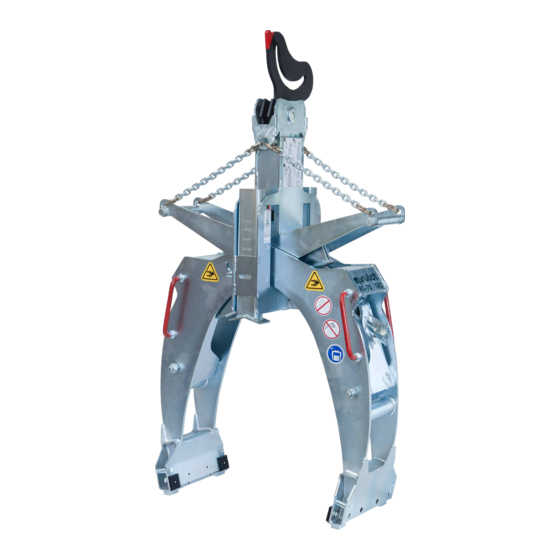

- Seite 1 Betriebsanleitung Instructions d'emploi RG-75/125-SAFELOCK 54500005 DE/FR...
- Seite 5 Betriebsanleitung Original Betriebsanleitung Rohrgreifer RG-75/125-SAFELOCK 5450.0005...
-
Seite 6: Inhaltsverzeichnis
Vor dem täglichen Arbeitseinsatz ........................ 18 Bedienvorgang ............................. 19 Wartung und Pflege .............................. 21 Wartung ................................. 21 7.1.1 Mechanik ................................ 21 Störungsbeseitigung ............................ 22 Reparaturen ..............................23 Prüfungspflicht ............................. 23 Hinweis zum Typenschild ..........................24 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 24 5450.0005... -
Seite 7: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 30.09.2019................(Dr. Markus Michalke, Geschäftsführer) -
Seite 8: Sicherheit
Sicherheit 4 / 24 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 9: Sicherheitskennzeichnung
Sicherheit 5 / 24 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0216 Ø 30 mm Greifgüter niemals außermittig aufnehmen, stets im Lastschwerpunkt. 2904.0215 Ø... - Seite 10 Sicherheit 6 / 24 BEDIENUNGSHINWEISE Symbol Bedeutung Bestell-Nr. Größe Erlaubte bzw. nicht erlaubte Position der Einhängeöse in der Kulisse 2904.0790 130 x 65 beim Greifvorgang in Hanglage. Ansicht links. Erlaubte bzw. nicht erlaubte Position der Einhängeöse in der Kulisse 2904.0791 130 x 65 beim Greifvorgang in Hanglage.
-
Seite 11: Persönliche Sicherheitsmaßnahmen
Sicherheit 7 / 24 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 12: Sicherheit Im Betrieb
Sicherheit 8 / 24 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 13: Allgemeines
Allgemeines 9 / 24 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät RG-75/125-SAFELOCK dient ausschließlich zum Greifen, Transportieren und Verlegen von Betonrohren mit Außendurchmesser von 720 mm bis 1.280 mm (nach DIN EN 1916, DIN V1201 und DIN 640). Das Gerät ist mit einer Einhängeöse für diverse Anschlagmittel ausgerüstet und kann somit an ein Trägergerät (z.B. - Seite 14 Allgemeines 10 / 24 ACHTUNG: Das Arbeiten mit diesem Gerät darf nur in bodennahem Bereich erfolgen (➔ Kapitel „Sicherheit im Betrieb“)! NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden.
-
Seite 15: Übersicht Und Aufbau
Allgemeines 11 / 24 Übersicht und Aufbau Gewindespindel zum Einstellen des Rohr- Einhängeöse für Hebezeug Außendurchmessers Aufhängepunkt Lasthub mit Verriegelung (mit Kurbel zum Einstellen des Rohr-Außendurchmessers Last) Aufhängepunkt Lösen / Leerhub (ohne Last) austauschbare Stahlgreifpratzen SAFELOCK Sicherheitsverriegelung einstellbare Höhenauflage Handgriffe zur Führung des Gerätes Technische Daten Die genauen technischen Daten (wie z.B. -
Seite 16: Installation
12 / 24 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 17: Einstellungen
Einstellungen 13 / 24 Einstellungen Vorsicht bei Einstellungsarbeiten! Verletzungsgefahr der Hände! Schutzhandschuhe verwenden. Einstellung der höhenverstellbaren Auflage Die Einstellung der höhenverstellbaren Auflage erfolgt folgendermaßen: Messen des Rohr-Außendurchmessers in cm Federriegel (A) nach oben ziehen und um 180° verdrehen (Abb. 1) Rechteckrohr (B) verschieben, bis die richtige Eintauchtiefe eingestellt ist (siehe Sichtfenster) 4. -
Seite 18: Einstellung Des Greifbereichs
Einstellungen 14 / 24 Einstellung des Greifbereichs Die Greifbereichsverstellung muss auf beiden Seiten des Gerätes gleichermaßen eingestellt werden. Ansonsten besteht Abrutschgefahr des Greifgutes. Unfallgefahr! Die Einstellung des Greifbereichs auf den entsprechenden Rohr-Außendurchmesser erfolgt folgendermaßen: Messen des Rohr-Außendurchmessers Den Klappsplint (siehe Detailbild in Abb. 2) an der Einstellkurbel (C) entfernen die Einstellkurbel (C) am Gerät entnehmen (Abb. - Seite 19 Einstellungen 15 / 24 Der eingestellte Rohrdurchmesser muss auf beiden Seiten des Gerätes am Sichtfenster (F) abgelesen werden (Abb. 4). Dieser Einstellwert muss sich exakt im Bereich der zwei gegenüberliegenden Einkerbungen (➔) befinden (Abb. 5). Abb. 5 Abb. 4 5450.0005...
-
Seite 20: Bedienung
Bedienung 16 / 24 Bedienung Stahlgreifpratzen: Positionierung Vor Arbeitsbeginn muss die korrekte Positionierung und ein fester Halt der Stahlgreifpratzen überprüft werden. Beim Wechseln von Stahlgreifpratzen darauf achten, dass die hinteren Auflageflächen absolut schmutzfrei sind. Ansonsten kann es beim Anziehen der Befestigungsschrauben zu Beschädigung (Bruch) der Stahlgreifpratzen kommen! 5450.0005... -
Seite 21: Optionales Zubehör: Gummigreifbacken
Bedienung 17 / 24 Optionales Zubehör: Gummigreifbacken Die Gummigreifbacken sind optimal zum Greifen von Rohren mit empfindlichen Oberflächen geeignet. 6.2.1 SAFELOCK-Sicherheitsverriegelung Die Einhängeöse läuft in einer Kulisse mit zwei Positionen: • Position A: „Greifen“- Verriegeltes Greifen der Last • Position B: „Lösen“- Lösen der Verriegelung und Leerhub (Gerät ohne Last), siehe rote Kennzeichnung •... -
Seite 22: Verlegen Von Rohren In Hanglage
Bedienung 18 / 24 Verlegen von Rohren in Hanglage Beim Verlegen von Betonrohren in Hanglage muss die rot gekennzeichnete Seite der Kulisse immer hangabwärts zeigen. Optimale Zugrichtung zum Öffnen des Gerätes: Zeigt die rot gekennzeichnete Seite hangaufwärts, ist beim Absetzen des Greifgutes das anschließende Öffnen des Gerätes nur sehr erschwert, oder unter Umständen gar nicht möglich! 6.3.1... -
Seite 23: Bedienvorgang
Bedienung 19 / 24 Bedienvorgang Greifgüter müssen immer unterhalb der Mitte gegriffen werden! Ansonsten besteht Abrutschgefahr! Die zu greifenden Betonrohre müssen vollständig ausgehärtet sein! Gerät mit der Einhängeöse am Trägergerät/Hebezeug Einhängeöse in der Kulisse in Position A „Greifen“ befestigen bewegen Greifbereich und höhenverstellbare Auflage entsprechend Greifgut vorsichtig anheben und zum dem zu hebenden Greifgut (Betonrohr) einstellen... - Seite 24 Bedienung 20 / 24 Am Bestimmungsort das Greifgut langsam absenken Gerät kann angehoben werden und ist bereit für den nächsten Greifvorgang. 4. Sobald das Greifgut am Boden aufliegt, die Einhängeöse in Position B „Lösen“ bewegen Einhängeöse nach oben ziehen, bis die Umschaltung durch ein hörbares KLICK-Geräusch wahrnehmbar ist.
-
Seite 25: Wartung Und Pflege
Wartung und Pflege 21 / 24 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 26: Störungsbeseitigung
Wartung und Pflege 22 / 24 Störungsbeseitigung Störung Ursache Behebung • • Das Produkt rutscht ab Greifbacken/Greifpratzen sind Greifbacken/Greifpratzen abgenutzt wechseln • • Die Traglast ist größer als zulässig Traglast reduzieren • • Es ist der falsche Greifbereich Greifbereich an den eingestellt Außendurchmesser des Produkts anpassen... -
Seite 27: Reparaturen
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 28: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 29: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 33 Instructions d'emploi Traduction des instructions d'emploi originales Pince pour tuyaux RG-75/125-SAFELOCK RG-75/125-SAFELOCK 5450.0005...
- Seite 34 Maintenance et entretien ............................. 21 Maintenance ..............................21 7.1.1 Mechanique ..............................21 Élimination des dérangements ........................22 Réparations ..............................23 Devoir de contrôle ............................23 Informations concernant la plaque signalétique ..................24 Remarque concernant la location/le prêt des engins PROBST ..............24 5450.0005...
-
Seite 35: Ce-Déclaration De Conformité
Sécurité des machines ― Distances de sécurité empêchant les membres supérieurs et inférieurs d'atteindre les zones dangereuses. Personne autorise pour EC-documentation: Nom: J. Holderied Adresse: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, informations ou signataire: Erdmannhausen, 30.09.2019................(Dr. Markus Michalke, Gérant) -
Seite 36: Sécurité
Sécurité 4 / 24 Sécurité Instructions de sécurité Danger mortel ! Indique un danger. Si elle n'est pas évitée, elle peut entraîner la mort et des blessures graves. Situation dangereuse ! Indique une situation dangereuse. Le fait de ne pas l'éviter peut entraîner des blessures ou des dommages matériels. -
Seite 37: Signalisation De Sécurité
Sécurité 5 / 24 Signalisation de sécurité PANNEAUX D’INTERDICTION Symbole Signification Réf. Taille 2904.0210 Ø30 mm Ne jamais se placer sous une charge suspendue. Danger de mort ! 2904.0209 Ø50 mm 2904.0204 Ø80 mm 2904.0216 Ø30 mm Ne jamais saisir d’objet de manière excentrée (toujours les saisir en 2904.0215 Ø50 mm leur milieu). - Seite 38 Sécurité 6 / 24 INSTRUCTIONS DE FONCTIONNEMENT Symbole Signification Réf. Taille Position autorisée ou non autorisée de l'œillet de suspension dans la 2904.0790 130 x 65 fente lors de la préhension dans les pentes Position autorisée ou non autorisée de l'œillet de suspension dans la 2904.0791 130 x 65 fente lors de la préhension dans les pentes...
-
Seite 39: Mesures De Sécurité Personnelle
Sécurité 7 / 24 Mesures de sécurité personnelle • Chaque opérateur doit avoir lu et assimilé la notice d’instructions de l’appareil, ainsi que les règles de sécurité. • L'appareil et tous les appareils sur et dans lesquels l'appareil est monté ne peuvent être utilisés que par des personnes dûment mandatées, qualifiées et habilitées. -
Seite 40: Sécurité En Cours De Fonctionnement
Sécurité 8 / 24 Sécurité en cours de fonctionnement 2.9.1 Généralités • Ne travailler avec l’engin qu’à proximité du sol. Il est interdit de faire passer l’engin au-dessus des personnes. • En règle générale, il est interdit de stationner sous une charge suspendue. Danger de mort ! •... -
Seite 41: Généralités
Généralités 9 / 24 Généralités Utilisation conforme L’engin (RG-75/125-SAFELOCK) sert exclusivement à la préhension, au transport et à la pose de tuyaux en béton d’un diamètre extérieur allant de 720 mm à 1.280 mm (selon DIN EN 1916, DIN V1201 et DIN 640). Les tuyaux en béton doivent toujours être saisis au centre de gravité... - Seite 42 Généralités 10 / 24 ATTENTION: Ne travailler avec l’engin qu’à proximité du sol (→ chapitre « Sécurité en cours de fonctionnement « ). NON AUTORISÉ ACTIVITES: Toute modification effectuée sur l’appareil de la propre autorité de l’utilisateur ainsi que l‘emploi par ce dernier de dispositifs auxiliaires éventuellement réalisés par lui-même, représentent un risque de danger corporel ou mortel et sont, en conséquence, fondamentalement interdits!! S’assurer que les largeurs d’ouverture et la charge admissible/capacité...
-
Seite 43: Vue D´ensemble Et Structure
Généralités 11 / 24 Vue d´ensemble et structure Œillet d’accrochage pour engin de levage Tige filetée pour le réglage du diamètre extérieur du tuyau Point d’accrochage levage de charge avec Manivelle pour le réglage au diamètre extérieur du tuyau verrouillage (avec charge) Point d’accrochage déverrouillage / levage à... -
Seite 44: Installation
Installation Montage sur l’appareil porteur N’utiliser que des accessoires Probst d’origine, en cas de doute prendre contact avec le fabricant. La charge admissible de l’appareil porteur /engin de levage ne doit pas être dépassée par la charge de l’appareil et des appareils rapportés (moteur vireur, poches à emboîter, etc.) ainsi que par la charge supplémentaire des objets à... -
Seite 45: Réglage De L'appui À Hauteur Réglable
Réglage 13 / 24 Réglage de l’appui à hauteur réglable Le réglage de l’appui à hauteur réglable s’effectue de la manière suivante : Mesure du diamètre extérieur du tuyau en cm Tirer le verrou à ressort (A) vers le haut et le tourner de 180°. Déplacer le tuyau rectangulaire (B) jusqu’à... -
Seite 46: Réglage De La Partie De Préhension
Réglage 14 / 24 Réglage de la partie de préhension Le réglage de la partie de préhension doit être identique des deux côtés de l’engin (RG SAFELOCK). Sinon l’objet saisi risque de glisser et de tomber. Risque d’accident ! Le réglage de la plage de serrage au diamètre extérieur du tube correspondant s'effectue de la manière suivante : 1 mesurer le diamètre extérieur de la conduite 2. - Seite 47 Réglage 15 / 24 Le diamètre de tuyau réglé doit être lu sur la fenêtre d'observation (F) des deux côtés de l'appareil (Fig. 4). Cette valeur de réglage doit se situer exactement dans la zone des deux encoches opposées (➔) (Fig.
-
Seite 48: Maniement
Maniement 16 / 24 Maniement Positionnement correct des griffes de préhension en acier Avant chaque opération, il faut vérifier le positionnement correct et un support fixe des griffes en acier. En général, il faut veiller à ce que les surfaces de contact des griffes de préhension en acier (en particulier lors du remplacement des griffes de préhension en acier) soient absolument exemptes de poussière. -
Seite 49: Accessoires En Option : Mâchoires De Préhension En Caoutchouc
Maniement 17 / 24 Accessoires en option : Mâchoires de préhension en caoutchouc Les mâchoires de préhension en caoutchouc sont idéales pour la préhension de tubes à surfaces sensibles. 6.2.1 Dispositif de verrouillage de portes de sécurité SAFELOCK L'œil de suspension court dans un paysage à deux positions : •... -
Seite 50: Pose De Tuyaux En Pente
Maniement 18 / 24 Pose de tuyaux en pente Lors de la pose de tuyaux en béton sur des pentes, Sens de traction optimal pour l'ouverture de le côté rouge de laballisse doit toujours être orienté l'appareil : vers le bas de la pente. Si le côté... -
Seite 51: Mode Opératoire
Maniement 19 / 24 mode opératoire Les marchandises à saisir doivent toujours être saisies sous le centre ! Sinon, vous risquez de glisser ! Les tuyaux en béton à saisir doivent être complètement durcis ! Fixez l'appareil au support / palan avec l'œillet de Déplacez l'œil de suspension dans le paysage en suspension. - Seite 52 Maniement 20 / 24 Abaisser lentement le matériau à saisir sur le lieu de L'appareil peut être soulevé et est prêt pour la destination. prochaine opération de préhension. 4. Dès que le matériau à saisir repose sur le sol, placez l'œillet de suspension en position B "Déverrouillage".
-
Seite 53: Maintenance Et Entretien
Maintenance et entretien 21 / 24 Maintenance et entretien Maintenance Pour que l´appareil fonctionne parfaitement, pour assurer sa sécurité de fonctionnement et une longue durée de vie, il est impératif d’effectuer les opérations de maintenance spécifiées dans le tableau ci-dessous aux intervalles prescrits. -
Seite 54: Élimination Des Dérangements
Maintenance et entretien 22 / 24 Élimination des dérangements bouleversement raison rectificatif • • Le produit glisse Mâchoires de préhension/ griffes Changer les mâchoires de de préhension usées préhension/ griffes de préhension • • La capacité de charge est Réduire la charge utile supérieure à... -
Seite 55: Réparations
• Observer les prescriptions correspondantes des associations professionnelles déclaration de conformité. • Le contrôle expert peut également être effectué par le fabricant Probst GmbH. Contactez-nous à : service@probst-handling.com • Lorsqu’un contrôle a été effectué et que les déficiences ont été réparées sur l´appareil, nous conseillons d’apposer la plaquette „CONTRÔLE DE SÉCURITÉ“... -
Seite 56: Informations Concernant La Plaque Signalétique
Exemple: Remarque concernant la location/le prêt des engins PROBST Lors de chaque location/prêt d’un engin PROBST, les instructions d’emploi originales correspondantes doivent impérativement être jointes (si la langue n’est pas celle de l’utilisateur, une traduction des instructions d’emploi originales dans la langue adéquate doit être fournie) ! - Seite 57 (par un atelier spécialisé et autorisé) ! Après la réalisation de travaux de maintenance périodiques, il faudra nous transmettre sans délai la présente attestation de maintenance (signée et revêtue de votre cachet) 1) par email à: service@probst-handling.com / par fax ou par courier. Opéateur: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Modèle:...
- Seite 59 Greifzustand Leerzustand mit Rohr verspannt / bzw. Lösen / Grip position with Empty situation clamped pipe or grip release "A" ÖW max. ca. 752 "A" "B" ÖW max. ca. 1397 Max. Tragfähigkeit / max. Working Load Limit WLL: "B" 4000 kg / 8815 lbs Eigengewicht / Dead Weight: 370 kg / 815 lbs Round Grab RG-75/125-SAFELOCK...
- Seite 60 "A"= 152 "D"= "A"= 160 "A"= 164 "B"= 1024 "D"= 1000 "B"= 1320 "D"= 1280 "B"= 1608 © all rights reserved conform to ISO 16016 Datum Name Benennung Rohrgreifer RG-75/125-SAFELOCK Tragfähigkeit / Working Load Limit WLL: 4000 kg / 8815 Erst.
- Seite 61 43101320 43101430 43101431 20530023 20000011 43101318 30300235 siehe separate Liste see separate list 33506010 21790017 33506012 20100015 43101319 20100018 A (1 : 2) 20540002 70690048 70690047 21000110 21000014 20000038 20450009 33200065 20000083 20450009 33505394 20000038 20100094 33200065 20450009 43101321 20000038 20400002 20100015 43101323...
- Seite 62 20540022 20540022 © all rights reserved conform to ISO 16016 Datum Name Benennung Führungskasten Unterteil Erst. 3.5.2016 I.Krasnikov zu RG75/125 Gepr. 3.5.2016 I.Krasnikov Artikelnummer/Zeichnungsnummer Blatt E43101318 Zust. Urspr. Ers. f. Ers. d.
- Seite 63 A54500005 RG-75/125-SAFELOCK ALLE AUF BEIDEN SEITEN/ ALL ON BOTH SIDES 29040215 29040209 29040677 29040676 29040226 29040220 29040712 29040713 29040056 29040674 29040666 29040675 P 14.09.2017_V1 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
