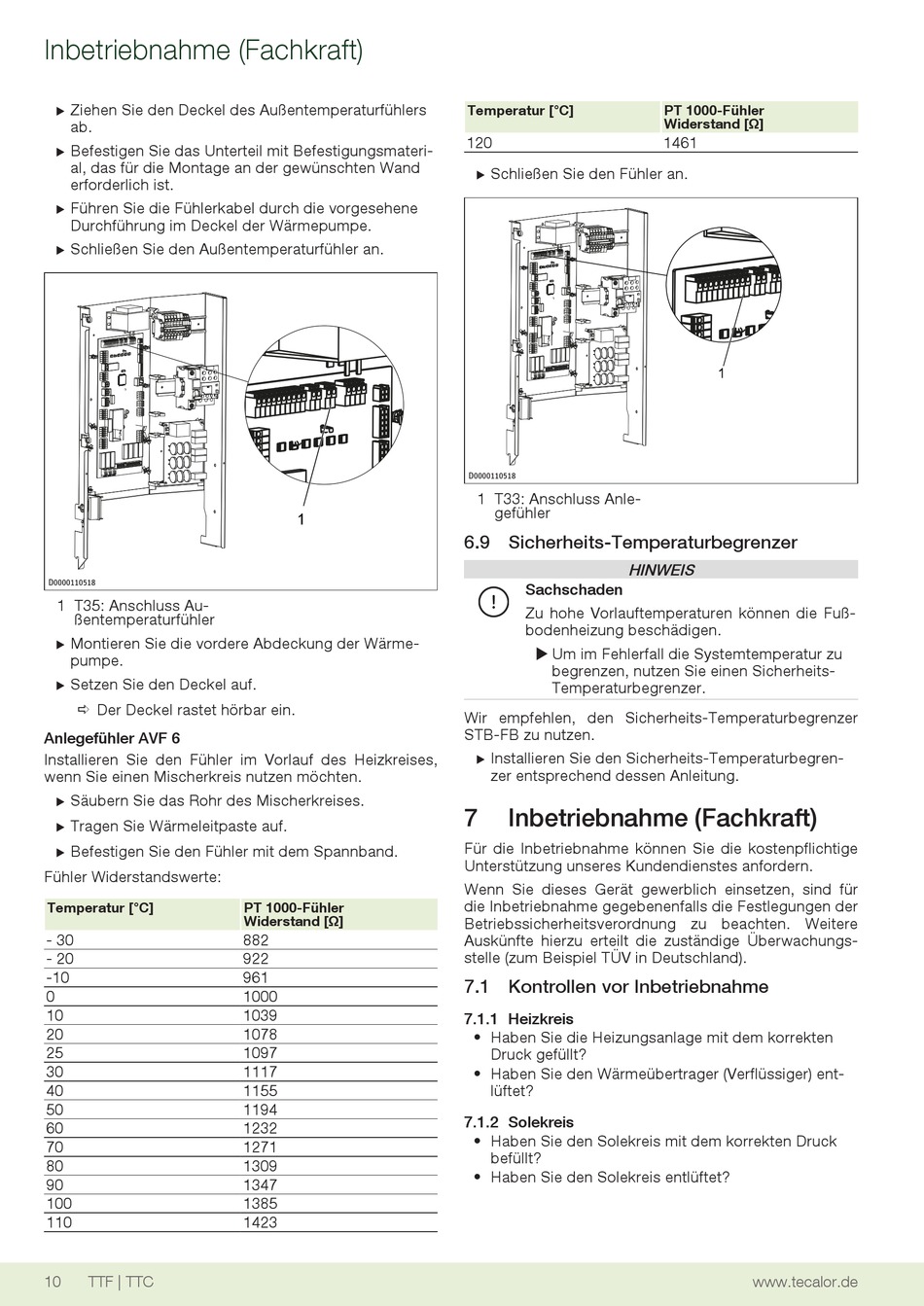

Inbetriebnahme (Fachkraft)
Ziehen Sie den Deckel des Außentemperaturfühlers
u
ab.
Befestigen Sie das Unterteil mit Befestigungsmateri-
u
al, das für die Montage an der gewünschten Wand
erforderlich ist.
Führen Sie die Fühlerkabel durch die vorgesehene
u
Durchführung im Deckel der Wärmepumpe.
Schließen Sie den Außentemperaturfühler an.
u
D0000110518
1 T35: Anschluss Au-
ßentemperaturfühler
Montieren Sie die vordere Abdeckung der Wärme-
u
pumpe.
Setzen Sie den Deckel auf.
u
ð Der Deckel rastet hörbar ein.
Anlegefühler AVF 6
Installieren Sie den Fühler im Vorlauf des Heizkreises,
wenn Sie einen Mischerkreis nutzen möchten.
Säubern Sie das Rohr des Mischerkreises.
u
Tragen Sie Wärmeleitpaste auf.
u
Befestigen Sie den Fühler mit dem Spannband.
u
Fühler Widerstandswerte:
Temperatur [°C]
- 30
- 20
-10
0
10
20
25
30
40
50
60
70
80
90
100
110
10
TTF | TTC
1
PT 1000-Fühler
Widerstand [Ω]
882
922
961
1000
1039
1078
1097
1117
1155
1194
1232
1271
1309
1347
1385
1423
Temperatur [°C]
120
Schließen Sie den Fühler an.
u
D0000110518
1 T33: Anschluss Anle-
gefühler
6.9 Sicherheits-Temperaturbegrenzer
HINWEIS
Sachschaden
Zu hohe Vorlauftemperaturen können die Fuß-
bodenheizung beschädigen.
u Um im Fehlerfall die Systemtemperatur zu
begrenzen, nutzen Sie einen Sicherheits-
Temperaturbegrenzer.
Wir empfehlen, den Sicherheits-Temperaturbegrenzer
STB-FB zu nutzen.
Installieren Sie den Sicherheits-Temperaturbegren-
u
zer entsprechend dessen Anleitung.
7
Inbetriebnahme (Fachkraft)
Für die Inbetriebnahme können Sie die kostenpflichtige
Unterstützung unseres Kundendienstes anfordern.
Wenn Sie dieses Gerät gewerblich einsetzen, sind für
die Inbetriebnahme gegebenenfalls die Festlegungen der
Betriebssicherheitsverordnung zu beachten. Weitere
Auskünfte hierzu erteilt die zuständige Überwachungs-
stelle (zum Beispiel TÜV in Deutschland).
7.1 Kontrollen vor Inbetriebnahme
7.1.1 Heizkreis
• Haben Sie die Heizungsanlage mit dem korrekten
Druck gefüllt?
• Haben Sie den Wärmeübertrager (Verflüssiger) ent-
lüftet?
7.1.2 Solekreis
• Haben Sie den Solekreis mit dem korrekten Druck
befüllt?
• Haben Sie den Solekreis entlüftet?
PT 1000-Fühler
Widerstand [Ω]
1461
1
www.tecalor.de
