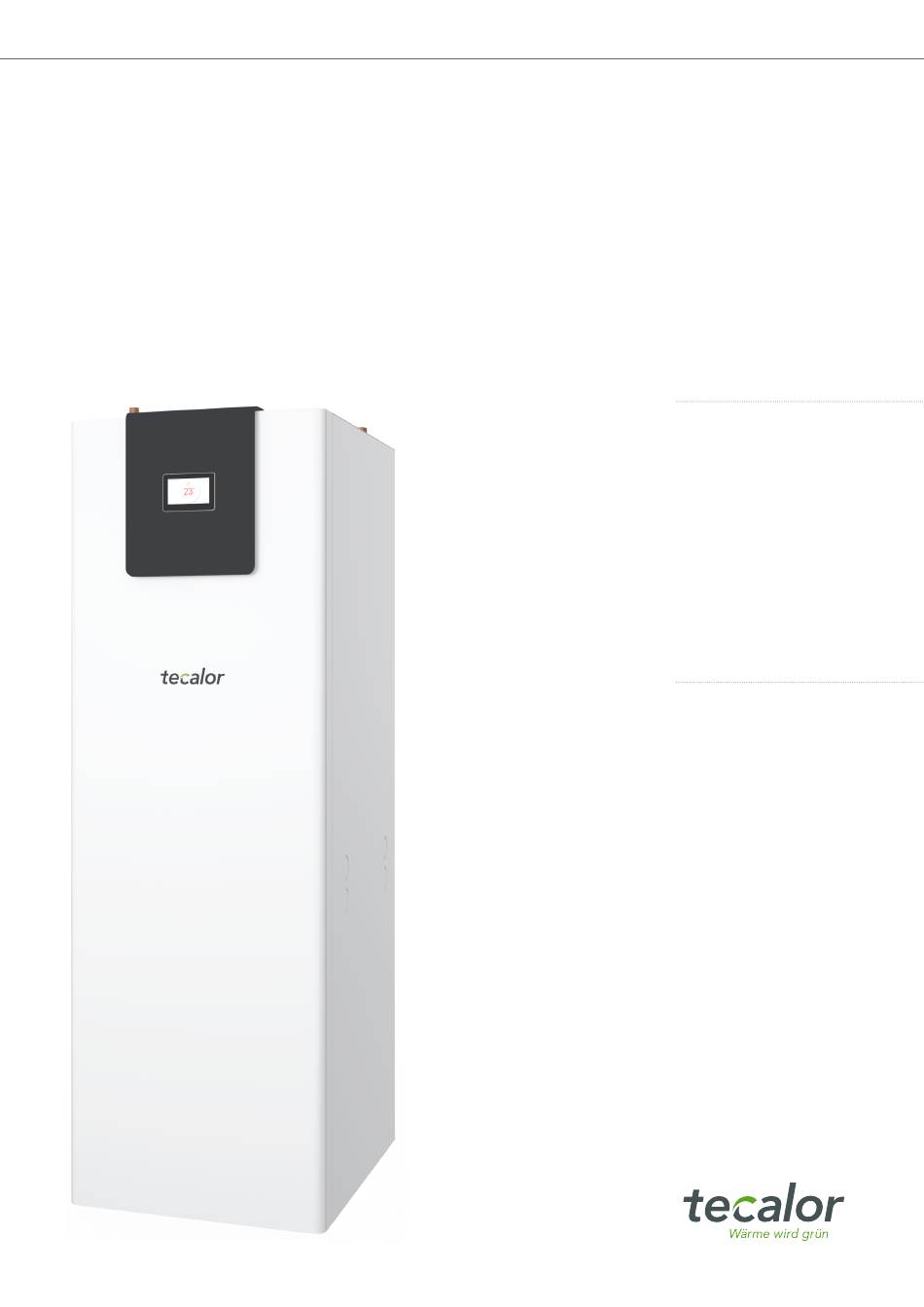

- Seite 1 BEDIENUNG UND INSTALLATION Sole-Wasser-Wärmepumpe :: TTF 5.5 :: TTF 7.5 :: TTF 10.5 :: TTF 12.5 :: TTF 17.5 :: TTC 5.5 :: TTC 7.5 :: TTC 10.5...
- Seite 2 10 Wartung (Fachkraft)........... 11 10.1 Solestand prüfen........11 10.2 Sicherheitsventile prüfen......11 10.3 Leckageortung (Kältemittel) ...... 11 11 Störungsbehebung (Bediener) ......11 12 Störungsbehebung (Fachkraft)......12 12.1 Sicherheits-Temperaturbegrenzer der Not-/Zusatzheizung zurücksetzen .... 12 13 Außerbetriebnahme (Fachkraft)......12 TTF | TTC www.tecalor.de...
- Seite 3 2.1 Symbole in diesem Dokument heblich sein. Weitere die Messwerte beeinflussende Faktoren sind die Symbol Bedeutung Messmittel, die Anlagenkonstellation, das Anlagenalter Dieses Symbol zeigt Ihnen einen möglichen und die Volumenströme. Sachschaden, Geräteschaden, Folgeschaden oder Umweltschaden an. www.tecalor.de TTF | TTC...
- Seite 4 Maßnahme(n) zur Gefahrenabwehr 3.3 Vorhersehbare Fehlanwendung 3.1.2 Eingebettete Warnhinweise Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Eingebettete Warnhinweise gelten nur für den darauffol- genden Handlungsschritt. Das Gerät ist nicht für die Aufstellung in Feuchträumen vorgesehen. TTF | TTC www.tecalor.de...
- Seite 5 Zustand über. • Der Verdichter saugt das gasförmige Kältemittel an Leistung Wärmeübertragerfläche und komprimiert es. Durch die Druckerhöhung steigt TTF 5.5 2 m² die Temperatur des Kältemittels weiter. TTC 5.5 • In dem nachgeschalteten Verflüssiger gibt das Kälte- mittel Wärme an das Heizwasser ab.
- Seite 6 Um einen störungsfreien Betrieb des Gerätes zu ge- • Der Montageort ist nicht durch Staub, Gase oder währleisten und Wartungsarbeiten am Gerät zu er- Dämpfe explosionsgefährdet. möglichen, halten Sie die Mindestabstände ein. • Das Gerät beeinträchtigt nicht den Betrieb anderer Geräte am Montageort. TTF | TTC www.tecalor.de...
- Seite 7 Richten Sie das Gerät waagerecht aus, indem Sie die Gerätefüße verstellen. schenweite 0,7 mm) im Heizungsrücklauf in unmittel- barer Nähe des Gerätes. Installieren Sie ein Sicherheitsventil mit einem maxi- malen Öffnungsdruck von 10 bar am Kaltwasser-Zu- lauf des Warmwasserspeichers. Beachten Sie die Lage eventueller Rückschlagventile. www.tecalor.de TTF | TTC...
- Seite 8 Prüfen Sie die Heizungsanlage auf Leckagen. ü Ein Membran-Druckausdehnungsgefäß wurde instal- liert. Lassen Sie die Heizkörperventile ganz geöffnet. ü Bei einer Heizungsanlage mit einem geschlossenen Fülldruck bestimmen Membran-Druckausdehnungsgefäß wurden ein Si- Berechnen Sie den Vordruck: cherheitsventil und ein Manometer installiert. TTF | TTC www.tecalor.de...
- Seite 9 Verdichter Verdichter mit elektrischer Not-/ der Verdichter wird abgeschaltet. Zusatzheizung Verdichter Verdichter Verdichter + 3 kW + 6 kW + 9 kW (Stufe 1) (Stufe 2) (Stufe 3) TTF 5.5 6 A 10 A 16 A 20 A TTC 5.5 TTF 7.5 6 A 13 A 16 A 20 A L1 L2 L3 N PE PE 2L 2N PE TTC 7.5...
- Seite 10 Druck gefüllt? 1117 • Haben Sie den Wärmeübertrager (Verflüssiger) ent- 1155 lüftet? 1194 7.1.2 Solekreis 1232 • Haben Sie den Solekreis mit dem korrekten Druck 1271 befüllt? 1309 • Haben Sie den Solekreis entlüftet? 1347 1385 1423 TTF | TTC www.tecalor.de...
- Seite 11 Am Gerät liegt Prüfen Sie die Si- Solekreis Wasser vorhan- keine Spannung cherungen in der den oder die Hei- Hausinstallation. Empfehlungen zum Solekreis-Filter können Sie beim zung bleibt kalt. Schalten Sie die STIEBEL ELTRON Kundendienst erfragen. www.tecalor.de TTF | TTC...
- Seite 12 Beseitigen Sie die Fehlerquelle. oben mit Hilfe eines Saugschlauchs. Setzen Sie den Sicherheits-Temperaturbegrenzer zurück, indem Sie den Reset-Knopf drücken. 14 Technische Daten 14.1 Maße und Anschlüsse TTF 5.5 TTF 7.5 TTF TTC 5.5 TTC 7.5 TTC 10.5 12.5 17.5 10.5 Durchführung elek-...
- Seite 13 Technische Daten TTF 5.5 TTF 7.5 TTF TTC 5.5 TTC 7.5 TTC 10.5 12.5 17.5 10.5 Entlüftung Durchmes- Speicher Vorlauf Durchmes- Wärmequelle Vor- Durchmes- lauf Wärmequelle Durchmes- Rücklauf D0000109665 D0000109629 D0000115239 D0000115238 14.2 Leistungsdiagramme TTF 5.5 , TTC 5.5 Wärmeleistung: www.tecalor.de...
- Seite 14 WPE-I_05_Plus_Waermeleistung Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] 35 °C 55 °C Wärmeleistung der Wärmepumpe 45 °C 60 °C Leistungsaufnahme: WPE-I_05_Plus_Leistungsaufnahme Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] elektrische Aufnahmeleistung der Wärmepumpe mit Hilfsantrieben TTF | TTC www.tecalor.de...
- Seite 15 Leistungszahl: WPE-I_05_Plus_Leistungszahl Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] Leistungszahl TTF 7.5, TTC 7.5 Wärmeleistung: WPE-I_07_Plus_Waermeleistung Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] 35 °C 55 °C Wärmeleistung der Wärmepumpe 45 °C 60 °C www.tecalor.de TTF | TTC...
- Seite 16 Technische Daten Leistungsaufnahme: WPE-I_07_Plus_Leistungsaufnahme Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] elektrische Aufnahmeleistung der Wärmepumpe mit Hilfsantrieben Leistungszahl: WPE-I_07_Plus_Leistungszahl Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] Leistungszahl TTF | TTC www.tecalor.de...
- Seite 17 WPE-I_10_Plus_Waermeleistung Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] 35 °C 55 °C Wärmeleistung der Wärmepumpe 45 °C 60 °C Leistungsaufnahme: WPE-I_10_Plus_Leistungsaufnahme Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] elektrische Aufnahmeleistung der Wärmepumpe mit Hilfsantrieben www.tecalor.de TTF | TTC...
- Seite 18 Technische Daten Leistungszahl: WPE-I_10_Plus_Leistungszahl Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] Leistungszahl TTF 12.5 Wärmeleistung: WPE-I_13_Plus_Waermeleistung Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] 35 °C 55 °C Wärmeleistung der Wärmepumpe 45 °C 60 °C TTF | TTC www.tecalor.de...
- Seite 19 Technische Daten Leistungsaufnahme: WPE-I_13_Plus_Leistungsaufnahme Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] elektrische Aufnahmeleistung der Wärmepumpe mit Hilfsantrieben Leistungszahl: WPE-I_13_Plus_Leistungszahl Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] Leistungszahl www.tecalor.de TTF | TTC...
- Seite 20 WPE-I_17_Plus_Waermeleistung Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] 35 °C 55 °C Wärmeleistung der Wärmepumpe 45 °C 60 °C Leistungsaufnahme: WPE-I_17_Plus_Leistungsaufnahme Vorlauftemperatur der Wärmepumpe [°C] Temperatur der Wärmequellenanlage [°C] elektrische Aufnahmeleistung der Wärmepumpe mit Hilfsantrieben TTF | TTC www.tecalor.de...
- Seite 21 230 IN Stop D0000111489 BM-Karte Beschreibung BM-Karte Beschreibung Heizelement 503.R 230 V Relais Umwälzpumpe „Hei- zen“ Netzanschluss Spannungsversorgung 230 V AC 503.R Relais potenzialfrei, externe Sole- Neutral Umwälzpumpe / externer Elektro- heizstab 503.R 230 V Relais Umwälzpumpe „zus. Heizkreis 1“ Quellenpumpe www.tecalor.de TTF | TTC...
- Seite 22 606.1 Fühler Heizung WP-Eintritt * Note max. 1 A Gesamtlast 606.2 Fühler Heizung WP-Austritt 607.1 Fühler Sole Eintritt 14.4 Datentabelle TTF 5.5 TTF 7.5 TTF 10.5 TTF 12.5 TTF 17.5 TTC 5.5 TTC 7.5 TTC 10.5 190931 190932 190933 190934 190935...
- Seite 23 Technische Daten TTF 5.5 TTF 7.5 TTF 10.5 TTF 12.5 TTF 17.5 TTC 5.5 TTC 7.5 TTC 10.5 Leistungszahl bei B5/W35 5,18 5,38 5,18 5,15 5,18 5,38 Leistungszahl bei B5/W55 3,19 3,23 3,45 3,38 3,43 3,19 3,23 3,45 Leistungszahl bei B10/W35...
- Seite 24 Kundendienst und Garantie TTF 5.5 TTF 7.5 TTF 10.5 TTF 12.5 TTF 17.5 TTC 5.5 TTC 7.5 TTC 10.5 pH-Wert (ohne Aluminiumver- 8,0-10,0 8,0-10,0 8,0-10,0 8,0-10,0 8,0-10,0 8,0-10,0 8,0-10,0 8,0-10,0 bindungen) Chlorid mg/l < 30 < 30 < 30 < 30 <...
- Seite 25 Vertragspartner Leistungen erhalten hat, entfällt eine Ländergesellschaft bzw. des Importeurs. Leistungspflicht von uns. Garantiegeber Soweit eine Garantieleistung erbracht wird, übernehmen tecalor GmbH wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, höhere Gewalt oder ähnliche Ur- Lüchtringer Weg 3, 37603 Holzminden sachen.
- Seite 26 Umwelt und Recycling Entsorgung außerhalb Deutschlands Entsorgen Sie die Geräte und Materialien nach den örtlich geltenden Vorschriften und Gesetzen. TTF | TTC www.tecalor.de...
- Seite 27 TTF | TTC...
- Seite 28 ERSATZTEIL-VERKAUF E-Mail: info@tecalor.de www.tecalor.de/ersatzteile TECHNIK E-Mail: technik@tecalor.de 4 0 1 7 2 1 3 5 8 3 8 7 5 tecalor GmbH – Lüchtringer Weg 3 – 37603 Holzminden Tel.: 05531 99068-95082 – Fax: 05531 99068-95712 – info@tecalor.de – www.tecalor.de...
