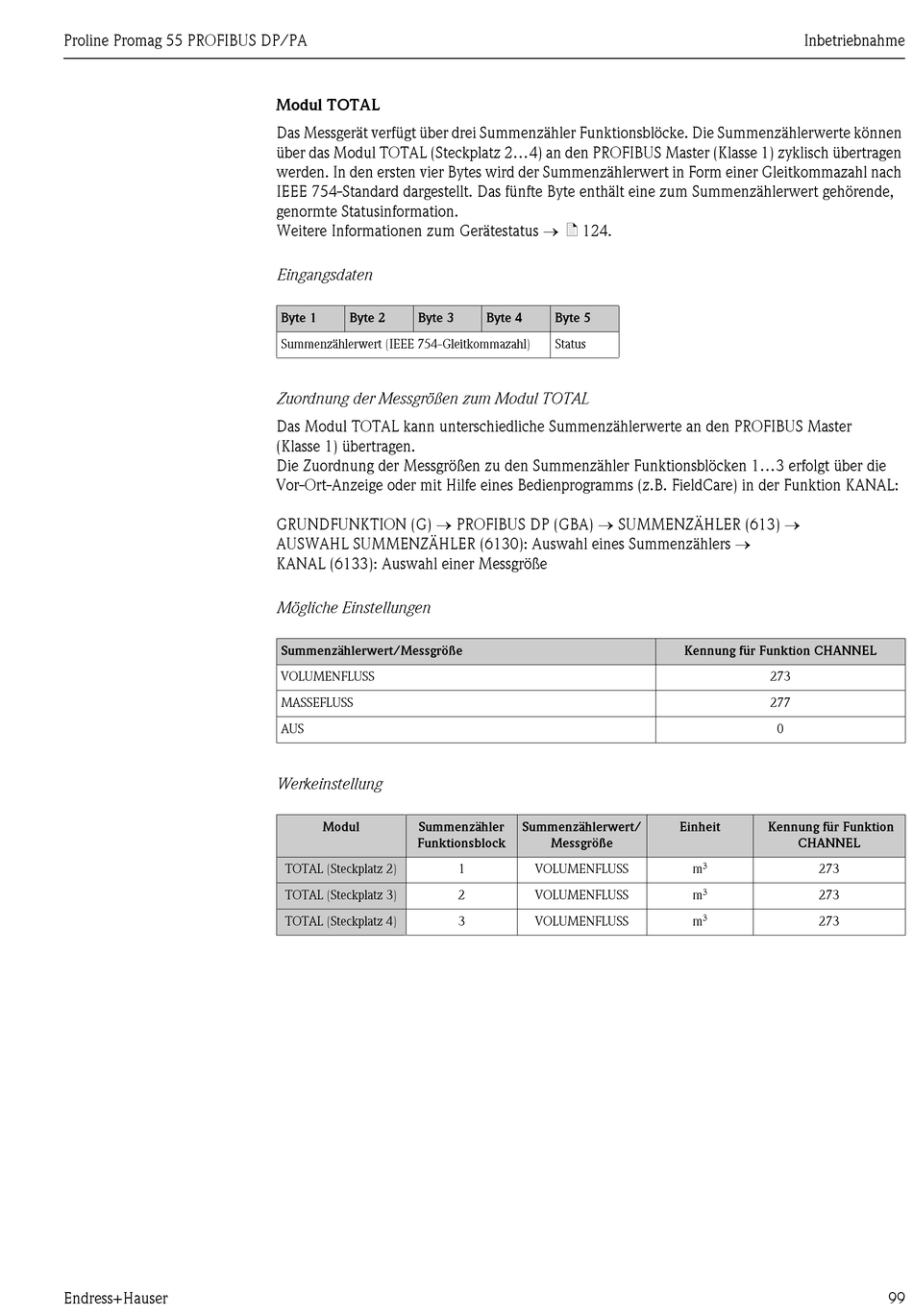

Modul TOTAL
Das Messgerät verfügt über drei Summenzähler Funktionsblöcke. Die Summenzählerwerte können
über das Modul TOTAL (Steckplatz 2...4) an den PROFIBUS Master (Klasse 1) zyklisch übertragen
werden. In den ersten vier Bytes wird der Summenzählerwert in Form einer Gleitkommazahl nach
IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zum Summenzählerwert gehörende,
genormte Statusinformation.
Weitere Informationen zum Gerätestatus  ä 124.
Eingangsdaten
Byte 1 Byte 2 Byte 3
Summenzählerwert (IEEE 754-Gleitkommazahl)
Zuordnung der Messgrößen zum Modul TOTAL
Das Modul TOTAL kann unterschiedliche Summenzählerwerte an den PROFIBUS Master
(Klasse 1) übertragen.
Die Zuordnung der Messgrößen zu den Summenzähler Funktionsblöcken 1...3 erfolgt über die
Vor-Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z.B. FieldCare) in der Funktion KANAL:
GRUNDFUNKTION (G)  PROFIBUS DP (GBA)  SUMMENZÄHLER (613) 
AUSWAHL SUMMENZÄHLER (6130): Auswahl eines Summenzählers 
KANAL (6133): Auswahl einer Messgröße
Mögliche Einstellungen
Summenzählerwert/Messgröße
VOLUMENFLUSS
MASSEFLUSS
AUS
Werkeinstellung
Modul Summenzähler
Funktionsblock
TOTAL (Steckplatz 2)
TOTAL (Steckplatz 3)
TOTAL (Steckplatz 4)
Byte 4 Byte 5
Status
Summenzählerwert/
Messgröße
1 VOLUMENFLUSS
2 VOLUMENFLUSS
3 VOLUMENFLUSS
Inbetriebnahme
Kennung für Funktion CHANNEL
273
277
0
Einheit Kennung für Funktion
CHANNEL

m 273

m 273

m 273
