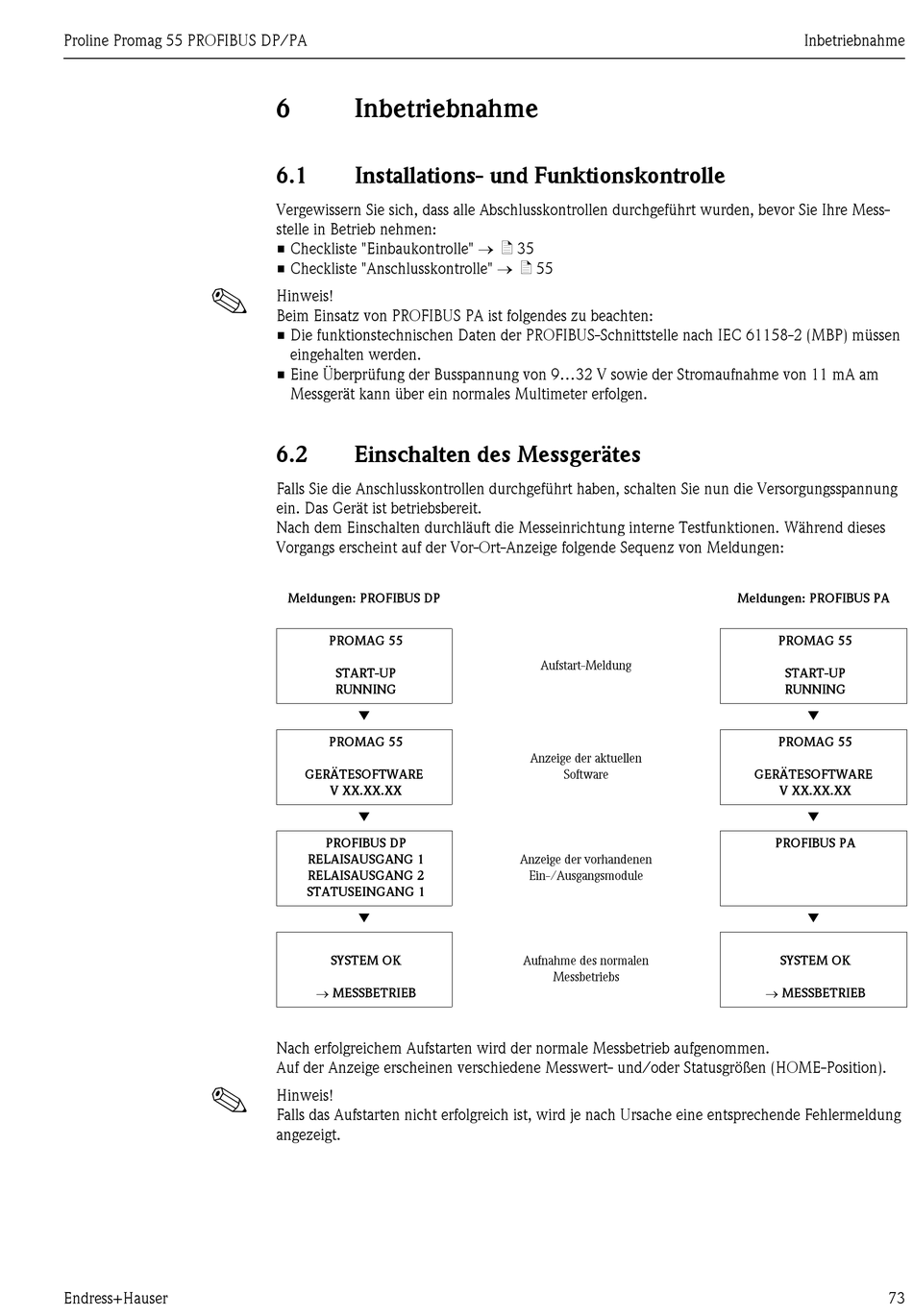

Endress+Hauser Proline Promag 55 PROFIBUS DP/PA Betriebsanleitung Seite 73

Proline Promag 55 PROFIBUS DP/PA
!
!
Endress+Hauser
6 Inbetriebnahme
6.1 Installations- und Funktionskontrolle
Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Mess-
stelle in Betrieb nehmen:
• Checkliste "Einbaukontrolle"  ä 35
• Checkliste "Anschlusskontrolle"  ä 55
Hinweis!
Beim Einsatz von PROFIBUS PA ist folgendes zu beachten:
• Die funktionstechnischen Daten der PROFIBUS-Schnittstelle nach IEC 61158-2 (MBP) müssen
eingehalten werden.
• Eine Überprüfung der Busspannung von 9...32 V sowie der Stromaufnahme von 11 mA am
Messgerät kann über ein normales Multimeter erfolgen.
6.2 Einschalten des Messgerätes
Falls Sie die Anschlusskontrollen durchgeführt haben, schalten Sie nun die Versorgungsspannung
ein. Das Gerät ist betriebsbereit.
Nach dem Einschalten durchläuft die Messeinrichtung interne Testfunktionen. Während dieses
Vorgangs erscheint auf der Vor-Ort-Anzeige folgende Sequenz von Meldungen:
Meldungen: PROFIBUS DP
PROMAG 55
START-UP
RUNNING
▼
PROMAG 55
GERÄTESOFTWARE
V XX.XX.XX
▼
PROFIBUS DP
RELAISAUSGANG 1
RELAISAUSGANG 2
STATUSEINGANG 1
▼
SYSTEM OK
 MESSBETRIEB
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung
angezeigt.
Aufstart-Meldung
Anzeige der aktuellen
Software
Anzeige der vorhandenen
Ein-/Ausgangsmodule
Aufnahme des normalen
Messbetriebs
Inbetriebnahme
Meldungen: PROFIBUS PA
PROMAG 55
START-UP
RUNNING
▼
PROMAG 55
GERÄTESOFTWARE
V XX.XX.XX
▼
PROFIBUS PA
▼
SYSTEM OK
 MESSBETRIEB
73
