Inbetriebnahme
Reihenfolge
Steckplatz Modul
(Slot)
1
2 SETTOT_MODETOT_TOTAL
3 SETTOT_MODETOT_TOTAL
4 SETTOT_MODETOT_TOTAL
5
6 DISPLAY_VALUE
7 CONTROL_BLOCK
114

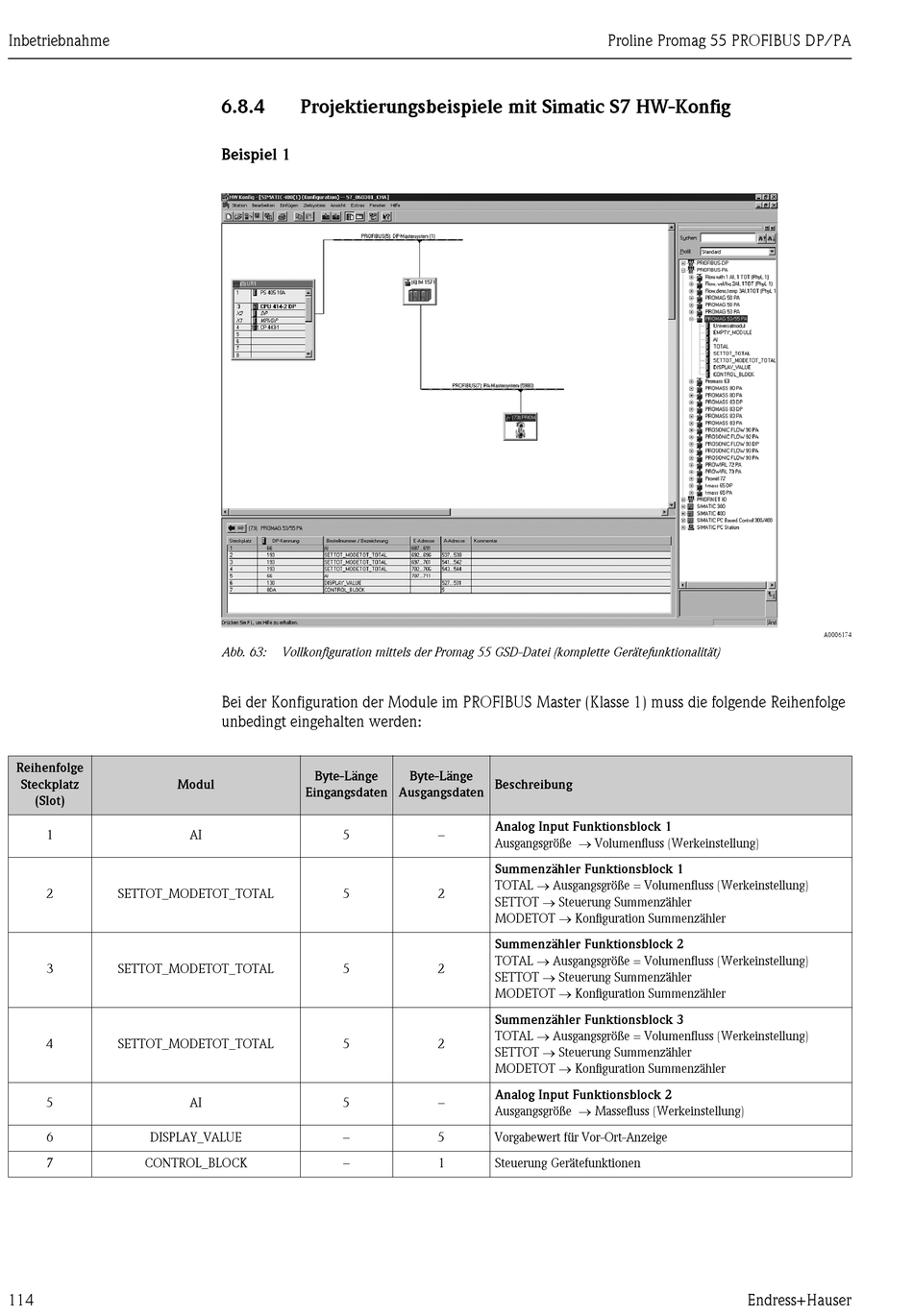

6.8.4 Projektierungsbeispiele mit Simatic S7 HW-Konfig
Beispiel 1
Abb. 63: Vollkonfiguration mittels der Promag 55 GSD-Datei (komplette Gerätefunktionalität)
Bei der Konfiguration der Module im PROFIBUS Master (Klasse 1) muss die folgende Reihenfolge
unbedingt eingehalten werden:
Byte-Länge
Eingangsdaten
AI 5
5
5
5
AI 5
–
–
Byte-Länge
Beschreibung
Ausgangsdaten
Analog Input Funktionsblock 1
–
Ausgangsgröße  Volumenfluss (Werkeinstellung)
Summenzähler Funktionsblock 1
TOTAL  Ausgangsgröße = Volumenfluss (Werkeinstellung)
2
SETTOT  Steuerung Summenzähler
MODETOT  Konfiguration Summenzähler
Summenzähler Funktionsblock 2
TOTAL  Ausgangsgröße = Volumenfluss (Werkeinstellung)
2
SETTOT  Steuerung Summenzähler
MODETOT  Konfiguration Summenzähler
Summenzähler Funktionsblock 3
TOTAL  Ausgangsgröße = Volumenfluss (Werkeinstellung)
2
SETTOT  Steuerung Summenzähler
MODETOT  Konfiguration Summenzähler
Analog Input Funktionsblock 2
–
Ausgangsgröße  Massefluss (Werkeinstellung)
5 Vorgabewert für Vor-Ort-Anzeige
1 Steuerung Gerätefunktionen
Proline Promag 55 PROFIBUS DP/PA
Endress+Hauser
A0006174
