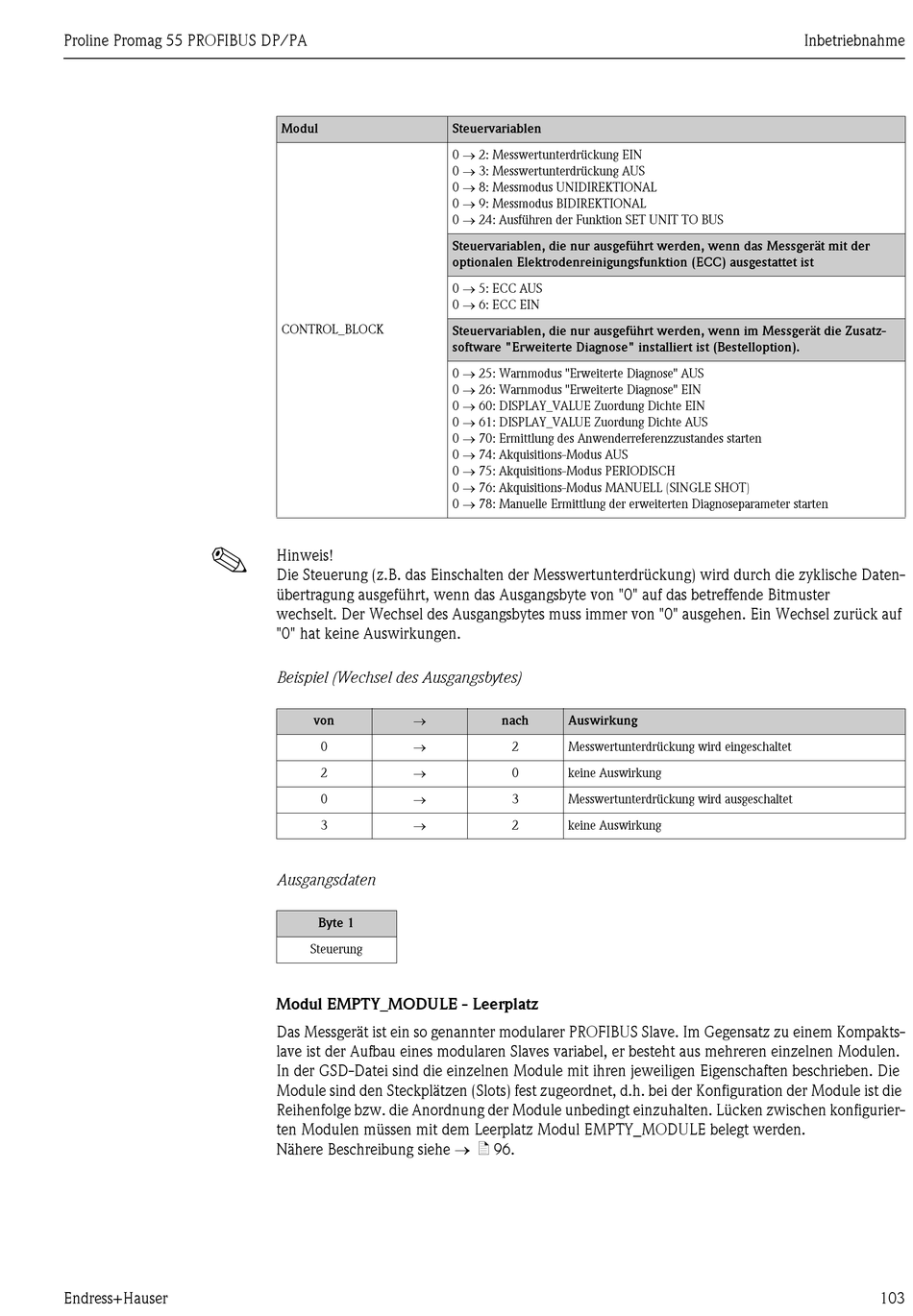

Endress+Hauser Proline Promag 55 PROFIBUS DP/PA Betriebsanleitung Seite 103

Proline Promag 55 PROFIBUS DP/PA
!
Endress+Hauser
Modul
CONTROL_BLOCK
Hinweis!
Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische Daten-
übertragung ausgeführt, wenn das Ausgangsbyte von "0" auf das betreffende Bitmuster
wechselt. Der Wechsel des Ausgangsbytes muss immer von "0" ausgehen. Ein Wechsel zurück auf
"0" hat keine Auswirkungen.
Beispiel (Wechsel des Ausgangsbytes)

von

0

2

0

3
Ausgangsdaten
Byte 1
Steuerung
Modul EMPTY_MODULE - Leerplatz
Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakts-
lave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen.
In der GSD-Datei sind die einzelnen Module mit ihren jeweiligen Eigenschaften beschrieben. Die
Module sind den Steckplätzen (Slots) fest zugeordnet, d.h. bei der Konfiguration der Module ist die
Reihenfolge bzw. die Anordnung der Module unbedingt einzuhalten. Lücken zwischen konfigurier-
ten Modulen müssen mit dem Leerplatz Modul EMPTY_MODULE belegt werden.
Nähere Beschreibung siehe  ä 96.
Steuervariablen
0  2: Messwertunterdrückung EIN
0  3: Messwertunterdrückung AUS
0  8: Messmodus UNIDIREKTIONAL
0  9: Messmodus BIDIREKTIONAL
0  24: Ausführen der Funktion SET UNIT TO BUS
Steuervariablen, die nur ausgeführt werden, wenn das Messgerät mit der
optionalen Elektrodenreinigungsfunktion (ECC) ausgestattet ist
0  5: ECC AUS
0  6: ECC EIN
Steuervariablen, die nur ausgeführt werden, wenn im Messgerät die Zusatz-
software "Erweiterte Diagnose" installiert ist (Bestelloption).
0  25: Warnmodus "Erweiterte Diagnose" AUS
0  26: Warnmodus "Erweiterte Diagnose" EIN
0  60: DISPLAY_VALUE Zuordung Dichte EIN
0  61: DISPLAY_VALUE Zuordung Dichte AUS
0  70: Ermittlung des Anwenderreferenzzustandes starten
0  74: Akquisitions-Modus AUS
0  75: Akquisitions-Modus PERIODISCH
0  76: Akquisitions-Modus MANUELL (SINGLE SHOT)
0  78: Manuelle Ermittlung der erweiterten Diagnoseparameter starten
nach Auswirkung
2 Messwertunterdrückung wird eingeschaltet
0 keine Auswirkung
3 Messwertunterdrückung wird ausgeschaltet
2 keine Auswirkung
Inbetriebnahme
