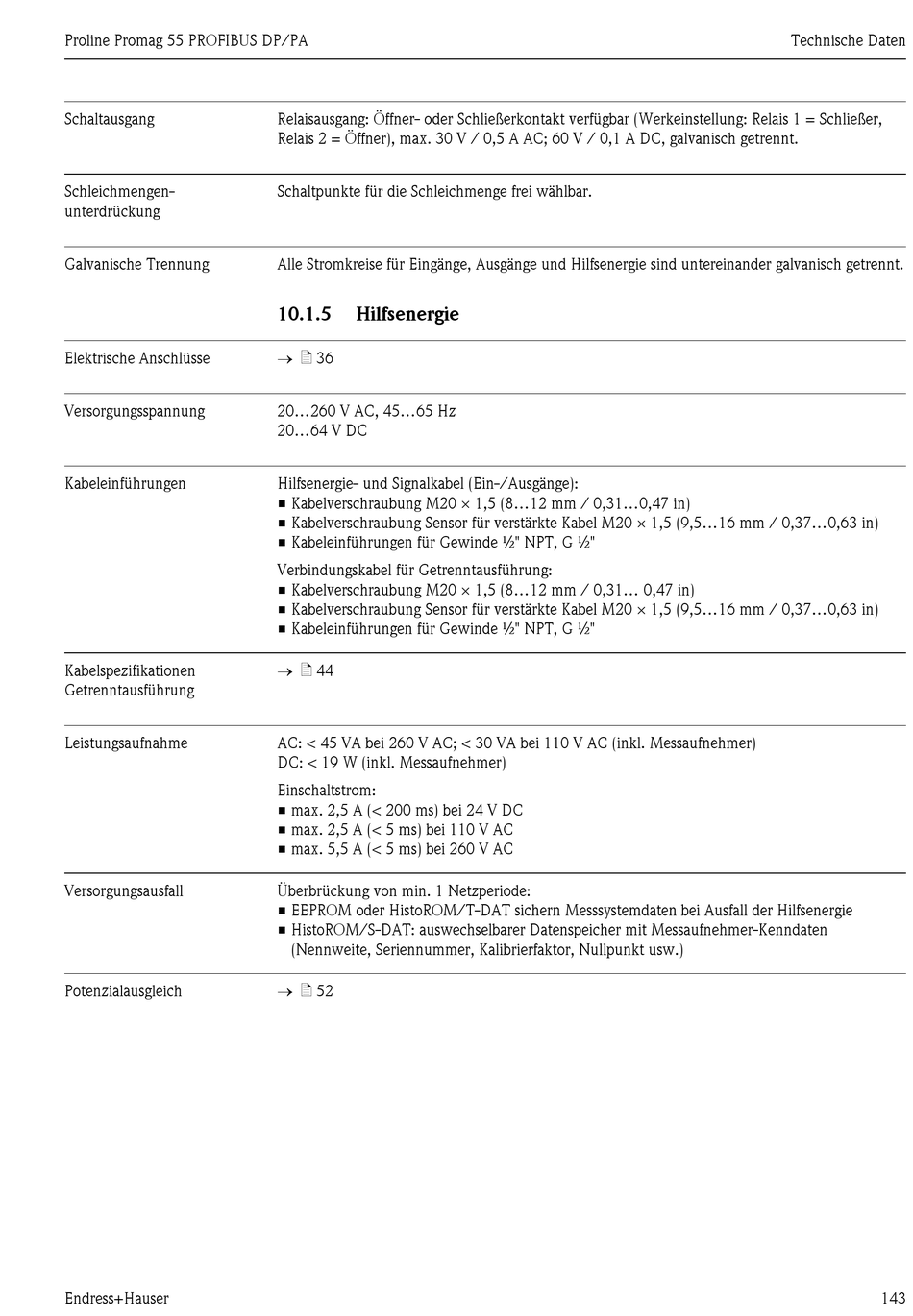

Endress+Hauser Proline Promag 55 PROFIBUS DP/PA Betriebsanleitung Seite 143

Proline Promag 55 PROFIBUS DP/PA
Schaltausgang
Schleichmengen-
unterdrückung
Galvanische Trennung
Elektrische Anschlüsse
Versorgungsspannung
Kabeleinführungen
Kabelspezifikationen
Getrenntausführung
Leistungsaufnahme
Versorgungsausfall
Potenzialausgleich
Endress+Hauser
Relaisausgang: Öffner- oder Schließerkontakt verfügbar (Werkeinstellung: Relais 1 = Schließer,
Relais 2 = Öffner), max. 30 V / 0,5 A AC; 60 V / 0,1 A DC, galvanisch getrennt.
Schaltpunkte für die Schleichmenge frei wählbar.
Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt.
10.1.5 Hilfsenergie
 ä 36
20...260 V AC, 45...65 Hz
20...64 V DC
Hilfsenergie- und Signalkabel (Ein-/Ausgänge):
• Kabelverschraubung M20 × 1,5 (8...12 mm / 0,31...0,47 in)
• Kabelverschraubung Sensor für verstärkte Kabel M20 × 1,5 (9,5...16 mm / 0,37...0,63 in)
• Kabeleinführungen für Gewinde ½" NPT, G ½"
Verbindungskabel für Getrenntausführung:
• Kabelverschraubung M20 × 1,5 (8...12 mm / 0,31... 0,47 in)
• Kabelverschraubung Sensor für verstärkte Kabel M20 × 1,5 (9,5...16 mm / 0,37...0,63 in)
• Kabeleinführungen für Gewinde ½" NPT, G ½"
 ä 44
AC: < 45 VA bei 260 V AC; < 30 VA bei 110 V AC (inkl. Messaufnehmer)
DC: < 19 W (inkl. Messaufnehmer)
Einschaltstrom:
• max. 2,5 A (< 200 ms) bei 24 V DC
• max. 2,5 A (< 5 ms) bei 110 V AC
• max. 5,5 A (< 5 ms) bei 260 V AC
Überbrückung von min. 1 Netzperiode:
• EEPROM oder HistoROM/T-DAT sichern Messsystemdaten bei Ausfall der Hilfsenergie
• HistoROM/S-DAT: auswechselbarer Datenspeicher mit Messaufnehmer-Kenndaten
(Nennweite, Seriennummer, Kalibrierfaktor, Nullpunkt usw.)
 ä 52
Technische Daten
