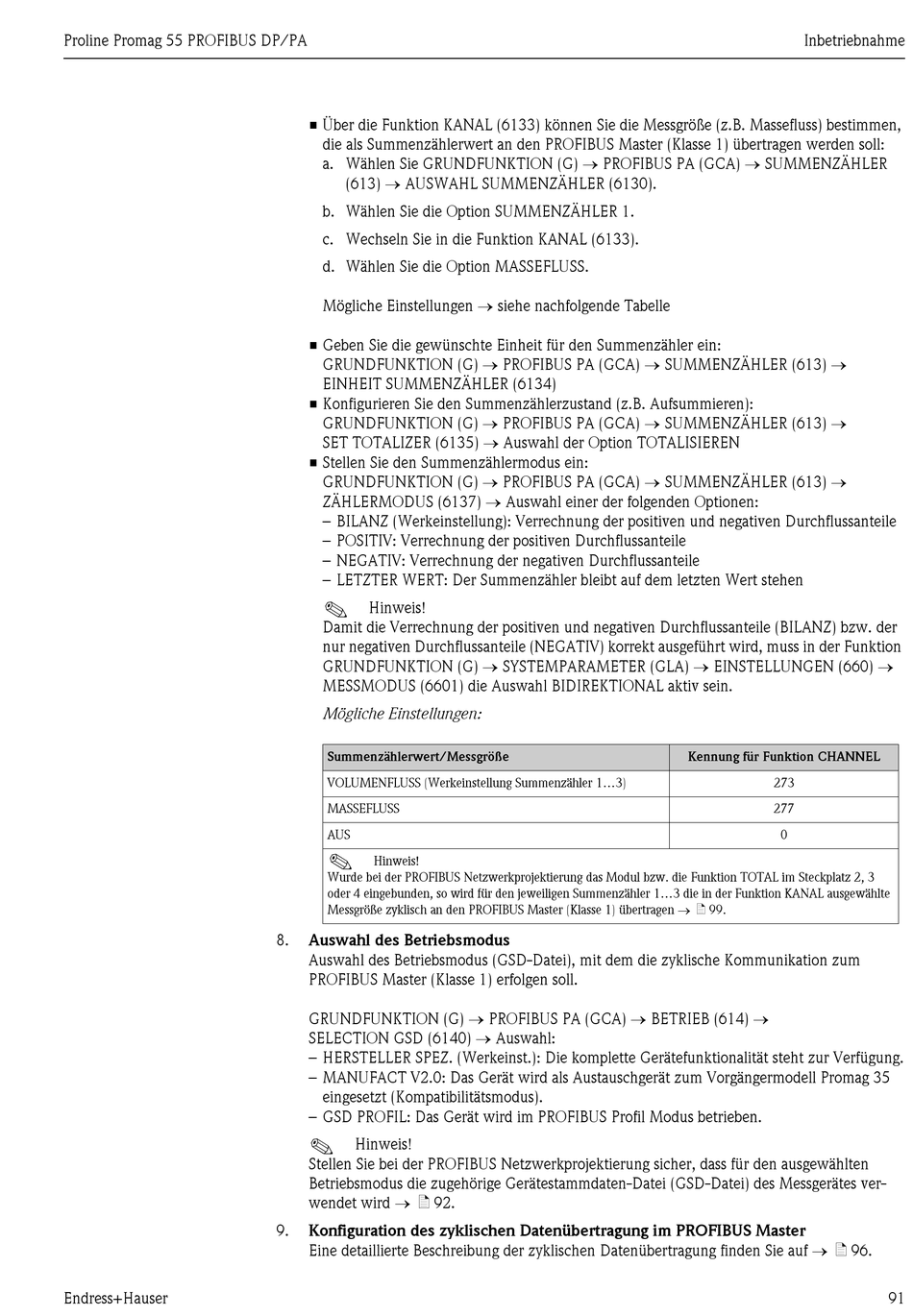

Endress+Hauser Proline Promag 55 PROFIBUS DP/PA Betriebsanleitung Seite 91

Proline Promag 55 PROFIBUS DP/PA
Endress+Hauser
• Über die Funktion KANAL (6133) können Sie die Messgröße (z.B. Massefluss) bestimmen,
die als Summenzählerwert an den PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Wählen Sie GRUNDFUNKTION (G)  PROFIBUS PA (GCA)  SUMMENZÄHLER
(613)  AUSWAHL SUMMENZÄHLER (6130).
b. Wählen Sie die Option SUMMENZÄHLER 1.
c. Wechseln Sie in die Funktion KANAL (6133).
d. Wählen Sie die Option MASSEFLUSS.
Mögliche Einstellungen siehe nachfolgende Tabelle
• Geben Sie die gewünschte Einheit für den Summenzähler ein:
GRUNDFUNKTION (G)  PROFIBUS PA (GCA)  SUMMENZÄHLER (613) 
EINHEIT SUMMENZÄHLER (6134)
• Konfigurieren Sie den Summenzählerzustand (z.B. Aufsummieren):
GRUNDFUNKTION (G)  PROFIBUS PA (GCA)  SUMMENZÄHLER (613) 
SET TOTALIZER (6135)  Auswahl der Option TOTALISIEREN
• Stellen Sie den Summenzählermodus ein:
GRUNDFUNKTION (G)  PROFIBUS PA (GCA)  SUMMENZÄHLER (613) 
ZÄHLERMODUS (6137)  Auswahl einer der folgenden Optionen:
– BILANZ (Werkeinstellung): Verrechnung der positiven und negativen Durchflussanteile
– POSITIV: Verrechnung der positiven Durchflussanteile
– NEGATIV: Verrechnung der negativen Durchflussanteile
– LETZTER WERT: Der Summenzähler bleibt auf dem letzten Wert stehen
!
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (BILANZ) bzw. der
nur negativen Durchflussanteile (NEGATIV) korrekt ausgeführt wird, muss in der Funktion
GRUNDFUNKTION (G)  SYSTEMPARAMETER (GLA)  EINSTELLUNGEN (660) 
MESSMODUS (6601) die Auswahl BIDIREKTIONAL aktiv sein.
Mögliche Einstellungen:
Summenzählerwert/Messgröße
VOLUMENFLUSS (Werkeinstellung Summenzähler 1...3)
MASSEFLUSS
AUS
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul bzw. die Funktion TOTAL im Steckplatz 2, 3
oder 4 eingebunden, so wird für den jeweiligen Summenzähler 1...3 die in der Funktion KANAL ausgewählte
Messgröße zyklisch an den PROFIBUS Master (Klasse 1) übertragen  ä 99.
8. Auswahl des Betriebsmodus
Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische Kommunikation zum
PROFIBUS Master (Klasse 1) erfolgen soll.
GRUNDFUNKTION (G)  PROFIBUS PA (GCA)  BETRIEB (614) 
SELECTION GSD (6140)  Auswahl:
– HERSTELLER SPEZ. (Werkeinst.): Die komplette Gerätefunktionalität steht zur Verfügung.
– MANUFACT V2.0: Das Gerät wird als Austauschgerät zum Vorgängermodell Promag 35
eingesetzt (Kompatibilitätsmodus).
– GSD PROFIL: Das Gerät wird im PROFIBUS Profil Modus betrieben.
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher, dass für den ausgewählten
Betriebsmodus die zugehörige Gerätestammdaten-Datei (GSD-Datei) des Messgerätes ver-
wendet wird  ä 92.
9. Konfiguration des zyklischen Datenübertragung im PROFIBUS Master
Eine detaillierte Beschreibung der zyklischen Datenübertragung finden Sie auf  ä 96.
Inbetriebnahme
Kennung für Funktion CHANNEL
273
277
0
